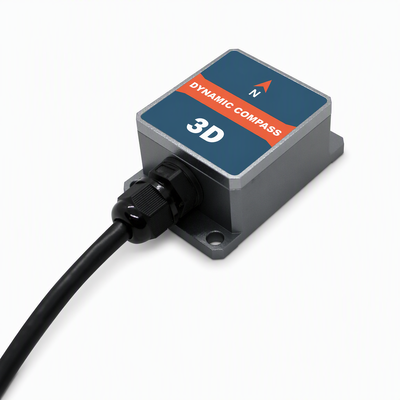

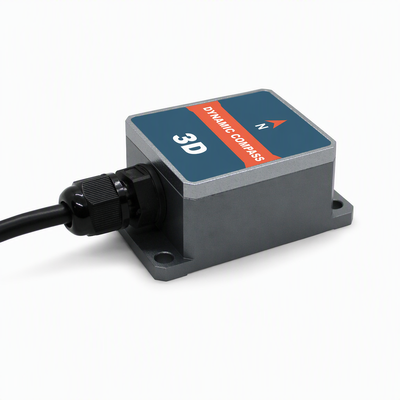

Sensor Kompas Digital dengan Akurasi Arah 0,8° dan Output RS232/RS485/TTL untuk Sistem Navigasi

Name: Sensor Kompas Digital dengan Akurasi Arah 0,8° dan Output RS232/RS485/TTL untuk Sistem Navigasi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: FCM250B/260B
Price: 300 USD
Availability: InStock

Nomor Model:	FCM250B/260B
Moq:	1
harga:	300$
Kemampuan Penyediaan:	1000/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Akurasi heading:

0,8 °

Resolusi Judul:

0,1°

Rentang Pengukuran Pitch & Roll:

±85°

Akurasi pitch:

0,1° (<15°), 0,2° (<30°), 0,3° (<60°)

Akurasi gulung:

0,1° (<15°), 0,2° (<30°), 0,3° (<60°)

Resolusi Kemiringan:

0,1°

Kisaran Kompensasi Kemiringan:

<40°

Antarmuka keluaran:

RS232 / RS485 / TTL

Kemasan rincian:

Spons + karton

Menyediakan kemampuan:

1000/bulan

Menyoroti:

Sensor Kompas Digital Akurasi Pos 0

8°

Modul Pos Elektronik Keluaran RS232/RS485/TTL

Deskripsi produk

Sensor Kompas Digital Modul Arah Elektronik Akurasi Tinggi untuk Sistem Navigasi dan Kontrol Antena

Pengantar Produk

FCM250B/260B adalah kompas elektronik tiga dimensi berbiaya rendah yang memanfaatkan algoritma kalibrasi magnet keras dan lunak untuk menghilangkan gangguan medan magnet melalui kalibrasi canggih. Kompas ini mengintegrasikan sensor fluxgate tiga sumbu dan menghitung arah secara real-time melalui prosesor pusat, sementara akselerometer tiga sumbu memberikan kompensasi arah untuk sudut kemiringan hingga ±85°, memastikan akurasi tinggi bahkan pada sudut ekstrem.

Menampilkan kontrol MCU presisi tinggi dan beberapa opsi keluaran, kompas elektronik menawarkan antarmuka standar termasuk RS232/RS485/TTL, dengan antarmuka komunikasi kustom tersedia berdasarkan permintaan.

Dengan ukurannya yang ringkas, konsumsi daya rendah, dan konstruksi yang kokoh, FCM250B/260B cocok untuk antena stabil, kendaraan, dan aplikasi integrasi sistem. Ketahanan benturan dan keandalannya yang tinggi memungkinkan operasi di lingkungan yang sangat keras, menjadikannya ideal untuk sistem kontrol terintegrasi pengukuran presisi.

Fitur Utama

Akurasi arah: 0.8°
Rentang pengukuran kemiringan: ±85°
Resolusi kemiringan: 0.1°
Akurasi kemiringan: 0.2°
Rentang suhu: -40°C hingga +85°C
Catu daya DC 5V
Kompensasi magnet keras, magnet lunak, dan kemiringan
Antarmuka keluaran standar RS232/RS485/TTL

Aplikasi

Survei navigasi
Pencarian antena satelit
Navigasi gabungan GPS
Kontrol servo antena
Pencitra inframerah
Robot acara khusus
Navigasi robot bawah air ROV
Pengukur jarak laser
Pemetaan
Instrumen survei oseanografi

Spesifikasi

Parameter	Nilai
Akurasi arah	0.8°
Resolusi	0.1°
Akurasi pitch	0.1°<15° (rentang pengukuran) 0.2°<30° (rentang pengukuran) 0.3°<60° (rentang pengukuran)
Rentang pitch	±85°
Akurasi rolling	0.1°<15° (rentang pengukuran) 0.2°<30° (rentang pengukuran) 0.3°<60° (rentang pengukuran)
Rentang roll	±85°
Resolusi	0.1°
Rentang sudut kompensasi kemiringan	<40°
Kalibrasi magnet keras	Ya
Kalibrasi magnet lunak	Ya
Metode kalibrasi gangguan medan magnet	Putar horizontal satu putaran (kalibrasi 2D)
Ukuran PCBA	P33×L27×T9mm
RS232/RS485/TTL	PCBA: Kabel terminal 4PIN 30cm
Penundaan mulai	<50mS
Tingkat keluaran	20Hz/s
Baud rate	2400 hingga 19200 baud
Format keluaran	Protokol berkinerja tinggi biner
Tegangan suplai	(default) DC+5V (opsional) DC 9~36V
Arus (MAX)	45mA
Mode ideal	35mA
Mode tidur	TBD
Rentang operasi	-40°C~+85°C
Suhu penyimpanan	-40°C~+85°C
Kinerja anti-getaran	2500g
EMC	Menurut EN61000 dan GBT17626
MTBF	≥98000 jam/waktu
Resistansi isolasi	≥100MΩ
Ketahanan benturan	100g@11ms, tiga arah (setengah sinus)
Anti-getaran	10grms\10~1000Hz
Berat	PCBA:≤25g (tidak termasuk kabel)

Dimensi Produk
