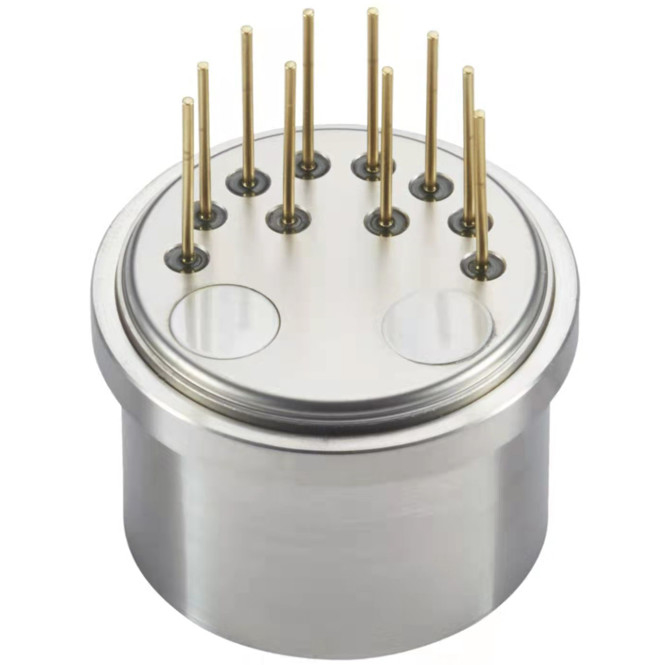

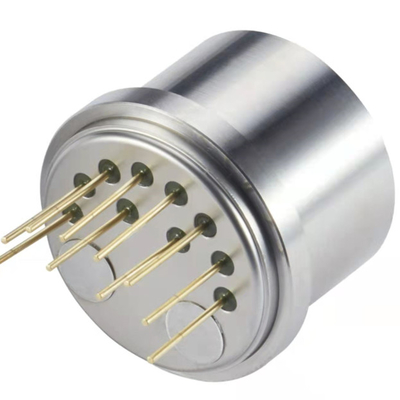

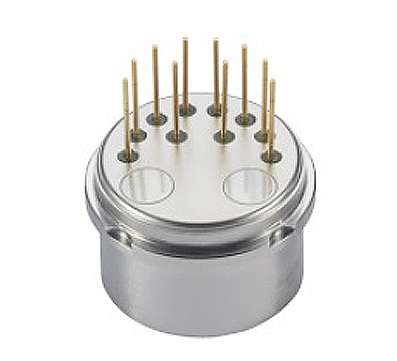

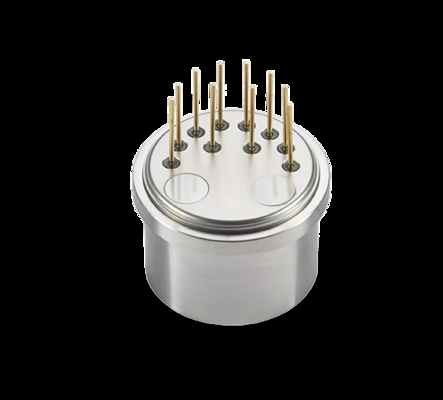

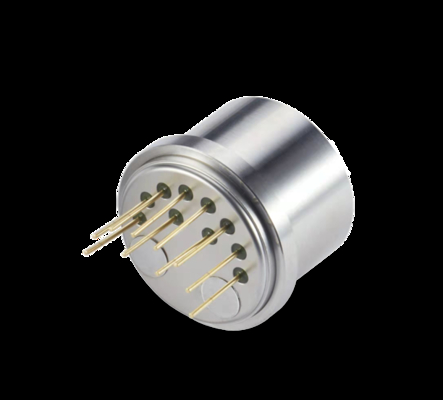

Single Axis Quartz Accelerometer Sensor Getaran Honeywell Q-Flex QA-750 Penggantian

Single Axis Quartz Accelerometer Sensor Getaran Honeywell Q-Flex QA-750 Penggantian

• Deskripsi Produk

Sensor percepatan getaran seri ACC3adalah akselerometer kompak, presisi tinggi, jangkauan luas yang dirancang untuk pengukuran statis dan dinamis.kemampuan adaptasi lingkungan yang kuat, dan keandalan tinggi. Ini juga berfungsi secara efektif sebagai sensor getaran atau miring standar. Dirancang dengan desain miniatur unik dan teknologi kemasan canggih,seri ACC3 menawarkan output arus linier yang sesuai dengan gaya atau akselerasi yang diterapkanPengguna dapat menghitung dan memilih resistor pengambilan sampel yang cocok untuk mencapai hasil presisi tinggi.sensor mengintegrasikan sensor suhu untuk mendukung kompensasi bias dan faktor skala, meminimalkan dampak suhu lingkungan sesuai dengan kebutuhan pengguna tertentu.

• Parameter teknis




  Nomor seri	Parameter	ACC3-01	ACC3-02	ACC3-03
  1	Jangkauan	± 60 g	± 60 g	± 70g /± 100 g
  2	Sempadan	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 5 mg	≤ ± 5 mg	≤ ± 5 mg
  4	Faktor skala K1	10,0 ± 0,2 mA/g	10,0 ± 0,2 mA/g	00,6 ± 0,2 mA/g
  5	Kelas II koefisien nonlinier K2	≤ ± 20μg /g2	≤ ± 30μg /g2	≤ ± 20μg /g2
  6	0 g Stabilitas jangka pendek 4 jam	≤ 10 μg	≤ 20 μg	≤ 20 μg
  7	1 g Stabilitas jangka pendek 4 jam	≤ 10 ppm	≤ 20 ppm	≤ 20 ppm
  8	Kebalikan bias komprehensif σK0 (1σ, 1 bulan)	≤ 15 μg	≤ 50 μg	≤ 50 μg
  9	Skala faktor komprehensif repeatability σ K1/K1 (1σ, 1 bulan)	≤15 ppm	≤ 50 ppm	≤ 50 ppm
  10	Koefisien nonlinier kebalikan komprehensif K2/K1 (1σ, 1 bulan)	≤ ± 20 μg /g2	≤ ± 30 μg /g2	≤ ± 30 μg /g2
  11	Koefisien suhu bias (rata-rata suhu penuh))	≤ ± 15 μg / °C	≤ ± 50 μg /°C	≤ ± 50 μg /°C
  12	Koefisien suhu faktor skala (Rata-rata atas suhu)	≤ ± 15 ppm / °C	≤ ± 80 ppm /°C	≤±50 ppm /°C
  13	Kebisingan (840 Ω resistor pengambilan sampel)	≤5mv	≤ 8,4mv	≤ 8,4mv
  14	Frekuensi alami	350 ~ 800 Hz	350 ~ 800 Hz	350 ~ 800 Hz
  15	Bandwidth	800 ~ 2500 Hz	800 ~ 2500 Hz	800 ~ 2500 Hz
  16	Getaran acak	10g ((20-2000Hz)	10g ((20-2000Hz)	10g ((20-2000Hz)
  17	Dampak	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin
  18	Kisaran suhu operasi	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Kisaran suhu penyimpanan	-60~+120°C	-60~+120°C	60 ~ + 120°C
  20	Sumber daya listrik	± 12 ~ ± 15V	± 12 ~ ± 15V	± 12 ~ ± 15V
  21	Konsumsi saat ini	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Sensor suhu	Dapat disesuaikan oleh pengguna	Dapat disesuaikan oleh pengguna	Dapat disesuaikan oleh pengguna
  23	Ukuran	F18.2X23mm	F18.2X23mm	F18.2X23mm
  24	Berat badan	≤ 30 g	≤ 30 g	≤ 30 g




  Gambar dimensi
