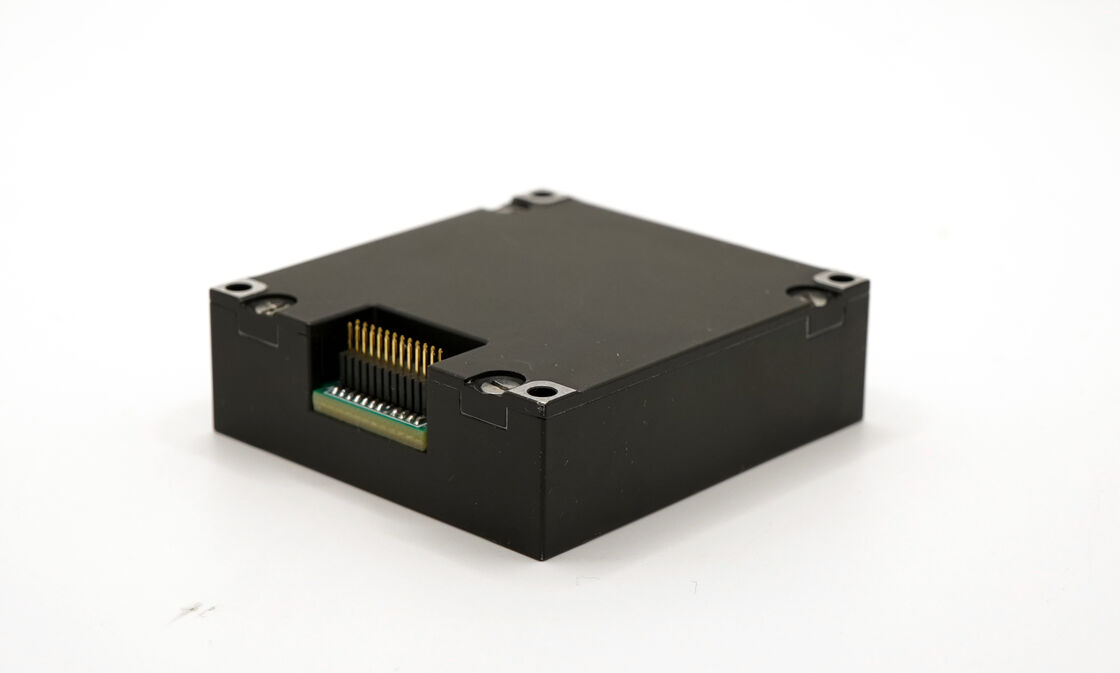

Unit Pengukuran Inersia 9DOF dengan Magnetometer untuk Stabilisasi Gimbal

Name: Unit Pengukuran Inersia 9DOF dengan Magnetometer untuk Stabilisasi Gimbal
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	600$
Ketentuan Pembayaran:	D/a, t/t
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Kisaran pengukuran dinamis:

500/2000°/dtk

Stabilitas bias:

0,8°/jam

Jalan acak sudut:

0,15°/ √jam

Bandwidth:

200Hz

jangkauan akselerometer:

16/200g

Stabilitas Bias Akselerometer:

0,06mg

Ukuran:

47×44×14mm

berat:

50 gram

Kemasan rincian:

Karton + Spons

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Unit Pengukuran Inersia 9DOF dengan Magnetometer untuk Stabilisasi Gimbal

Tinjauan Produk

16488HB adalah unit pengukuran inersia MEMS serbaguna yang dirancang untuk memberikan data kecepatan sudut dan percepatan 3-sumbu yang akurat untuk berbagai aplikasi. Unit ini mendukung antarmuka SPI (sampling 2460Hz) dan CAN (sampling 200Hz), dengan ukuran ringkas 47×44×14mm dan berat 50g. Kemampuan adaptasi lingkungannya yang tinggi membuatnya cocok untuk pembawa tanpa awak, platform penstabil, dan sistem komunikasi seluler.

Fitur Produk

Giroskop digital tiga sumbu:
A) Rentang pengukuran dinamis ±2000°/s

B) Stabilitas bias nol: 3°/H (GJB, 10S, sumbu Z), 0.8°/H (ALLAN, sumbu Z)
Akselerometer digital triaksial:
A) Rentang pengukuran dinamis ±200g

B) Stabilitas bias nol: 0.4mg (GJB, 10S), 0.06mg (ALLAN)
Magnetometer digital triaksial: 2.5gauss
Barometer digital: 300mbar ~ 1100mbar
Keandalan tinggi: MTBF 20000 jam
Akurasi terjamin dalam rentang suhu penuh (-40℃ ~ +80℃): Algoritma kalibrasi dan kompensasi suhu berkinerja tinggi bawaan
Cocok untuk operasi di bawah getaran kuat (6.06G, 20~2000Hz)
Cocok untuk bekerja di bawah kondisi benturan besar (1000G, 0.5ms)

Bidang Aplikasi

Pembawa gerakan tanpa awak

Komunikasi saat bergerak

Survei dan pemetaan

Platform penstabil

Spesifikasi Produk

Parameter	Kondisi Pengujian	Minimum	Tipikal	Maksimum	Unit
Giroskop
Rentang pengukuran dinamis			500	2000	°/s
Stabilitas bias nol	Varians Allan, sumbu Z		0.8		°/h
Stabilitas bias nol	Varians Allan, sumbu X dan Y		1.6		°/h
Stabilitas bias nol	Rata-rata 10 detik (-40℃~+70℃, suhu konstan), sumbu Z		3		°/h
Stabilitas bias nol	Rata-rata 10 detik (-40℃~+70℃, suhu konstan), sumbu X dan Y		6		°/h
Akurasi faktor skala	Sumbu Z		0.3		%
Akurasi faktor skala	Sumbu X dan Y		0.6		%
Jalan acak sudut			0.15		°/√hr
Bandwidth			200		Hz
Akselerometer
Rentang pengukuran dinamis			16	200	g
Stabilitas bias nol	Varians Allan		0.06		mg
Akurasi faktor skala			0.5		%
Bandwidth			200		Hz
Magnetometer
Rentang medan magnet	Brg,xy		±13		gauss
Rentang medan magnet	Brg,z		±25		gauss
Akurasi arah	Komponen geomagnetik horizontal 30μT, 25℃		±2.5		derajat
Karakteristik Listrik
Tegangan		3.0	3.3	3.6	V
Konsumsi daya				1.5	W
Waktu stabilisasi	Dari 0V ke 3.3V			80	ms
Karakteristik Struktural
Ukuran			47×44×14		mm
Berat			50		g
Lingkungan Penggunaan
Suhu operasi		-40		70	℃
Getaran			20~2000Hz, 6.06g
Benturan			1000g, 0.5ms
Keandalan
MTBF			20000		jam
Waktu kerja berkelanjutan			120		jam

①: Menghitung deviasi nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤1℃/menit, dan rentang suhu adalah -40℃~+70℃

②: Kondisi getaran adalah 6.06G, 20Hz~2000Hz

Gambar Garis Besar
