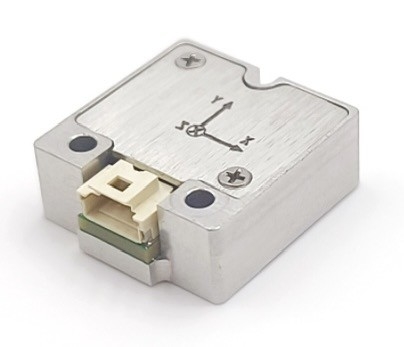

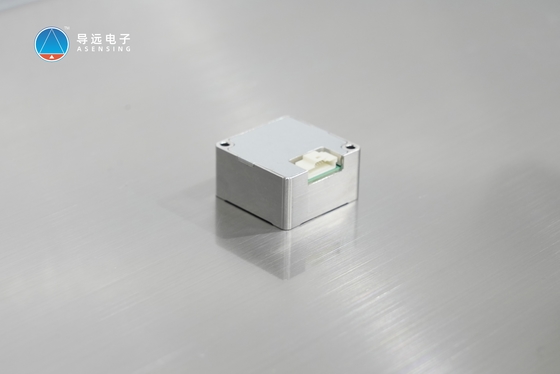

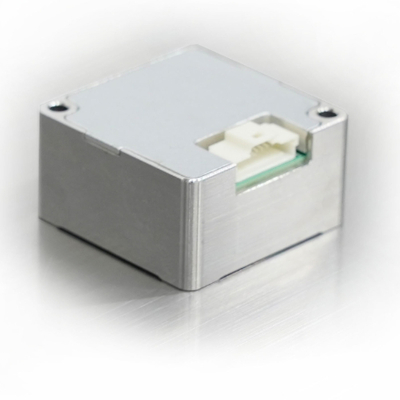

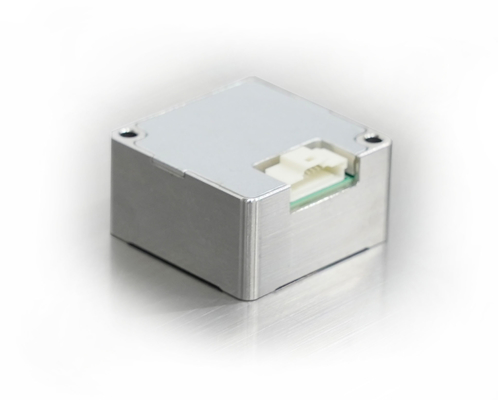

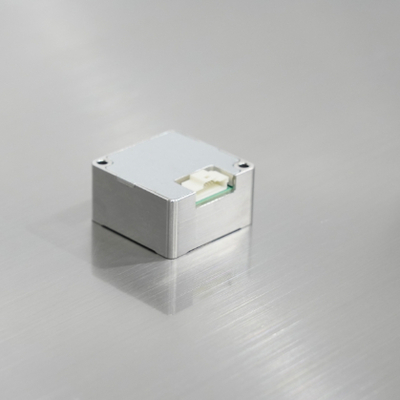

Kompak dan berat rendah IMU Inertial Sensor Inertial Unit Pengukuran

Name: Kompak dan berat rendah IMU Inertial Sensor Inertial Unit Pengukuran
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	GI200G-B0
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama Produk:

IMU Gyro untuk UAV

gyro Stabilitas bias nol:

10 °/jam (GJB, 10 detik), 2,0 °/jam (ALLAN)

Kisaran gyro:

±500º/dtk

Akselerometer Bias Nol Ketersediaan:

0,5 mg

jangkauan akselerometer:

±16 gram

Suhu operasi:

-40~+80℃

Getaran:

Frekuensi 20~2000Hz

Bandwidth:

200HZ

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Kompak IMU Inertial Sensor

Sensor Inersia UAV IMU

Sensor Inersia IMU Berat Rendah

Deskripsi produk

Kompak dan berat rendah IMU Inertial Sensor Inertial Unit Pengukuran

Deskripsi Produk

GI200G-B0-IMU adalah unit pengukuran inersia (IMU) berdasarkan teknologi micromachining (MEMS), dengan built-in gyroscope MEMS berkinerja tinggi dan akselerometer MEMS,menghasilkan 3 kecepatan sudut dan 3 percepatan.

GI200G-B0-IMU memiliki keandalan tinggi dan kemampuan beradaptasi lingkungan yang kuat. Dengan mencocokkan perangkat lunak yang berbeda, produk ini dapat digunakan secara luas dalam UAV taktis dan industri, amunisi cerdas,Pencari dan bidang lainnya.

Fungsi Utama

Giroskop digital tiga sumbu:
1. ±500o/s (MAX:±2000 °/s) rentang pengukuran dinamis;
2. Stabilitas bias nol: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
Akselerometer digital triaxial:
1. ±16g (MAX:±200g) rentang pengukuran dinamis;
2. Stabilitas bias nol: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN);
Keandalan tinggi: MTBF > 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 °C ~ 80 °C): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk bekerja di bawah kondisi getaran yang kuat
Antarmuka 1-saluran UART

Indikator teknis

Parameter			Kondisi pengujian	Nilai tipikal	Satuan
Kecepatan sudut	Jangkauan		Mesin putar	50,010,002,000	°/s
	Zero bias	Stabilitas	Rata-rata 10 s, + 70 °C, + 20 °C, -40 °C	10	°/jam
		Stabilitas	Varian Allan, + 20 °C	2	°/jam
		Variasi suhu total dengan bias nol	-40 °C ~ + 70 °C, 1 °C/menit, rata-rata 10 s, 1σ	± 0.05	°/s
		Zero bias	Jangkauan bias nol	± 0.1	°/s
	Faktor skala	Non-linearitas	+20°C	0.01	% FS
	Faktor skala	Keakuratan faktor skala	Perubahan siklus hidup, pengujian dipercepat	0.2	% FS
	Istilah sensitif akselerasi			8	°/h/g
	Bandwidth		3dB	200	Hz
	Data keterlambatan		Tidak termasuk waktu transmisi	< 5	ms
Percepatan	Jangkauan			16,200	g
	Zero bias	Stabilitas	Rata-rata 10 s, + 70 °C, + 20 °C, -40 °C	0.5	mg
		Stabilitas	Varian Allan, + 20 °C	0.1	mg
		Variasi suhu total dengan bias nol	-40 °C ~ + 70 °C, variasi 1 °C/menit	1	mg
		Zero bias	Jangkauan bias nol	5	mg
	Faktor skala	Kemungkinan berulangnya start berturut-turut	+70°C, +20°C, -40°C	100	ppm
		Non-linearitas	+20°C	0.02	% FS
		Keakuratan faktor skala	Perubahan siklus hidup, uji cepat sebagai gantinya	0.3	% FS
	Bandwidth		3dB	200	Hz
Waktu awal			Waktu dari waktu menyalakan ke waktu keluar data yang valid	500	ms
3 sumbu gyro dan 3 sumbu akselerasi			+70°C, +20°C, -40°C	0.05	°
Tingkat nonorthogonalitas antara dua sumbu			+70°C, +20°C, -40°C	0.05	°
Dimensi keseluruhan			LxWxH	22.4×24×9	mm
Berat badan				10	g
Sumber daya listrik				5 ± 0.5	V
Ripple			P-p	100	mV
Konsumsi daya				0.5	W
Lingkungan penggunaan			Suhu operasi-	-40 ~ +80	°C
			Suhu penyimpanan	-45 ~ +85	°C
			Dampak	1000 g,0.5ms
			Getaran	20~2000Hz,
			Getaran	6.06g
Tingkat pembaruan komunikasi			UART 1-saluran	500 (default)	Hz
Tingkat pembaruan komunikasi			UART 1-saluran	1000 (maksimal)	Hz
Tingkat baud komunikasi			UART 1-saluran	460.8 (default)	kbps
Tingkat baud komunikasi			UART 1-saluran	921.6 (Max)	kbps
Keandalan			MTBF	20000	h
Keandalan			Waktu kerja terus menerus	120	h

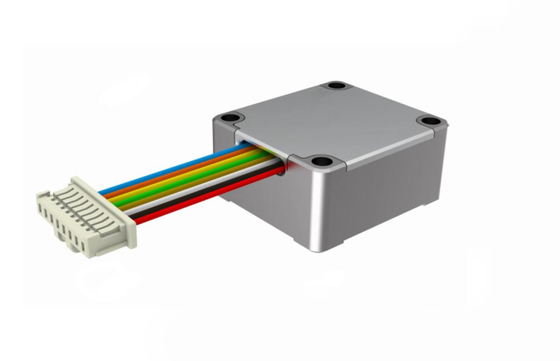

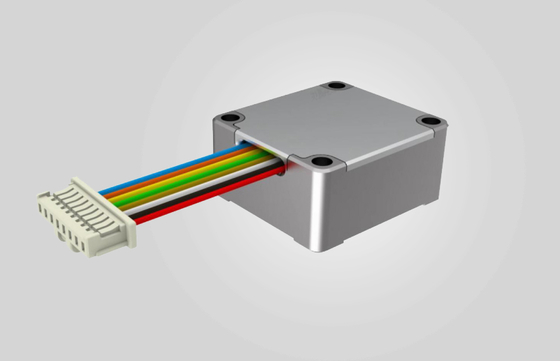

Antarmuka listrik

GI200G-B0-IMU mengadopsi konektor domestik 6PIN dengan fungsi penguncian untuk interkoneksi.

Model antarmuka: A1008 WR-S-6P, terminal kawin yang direkomendasikan adalah A1008H-6P + A1008-T/G atau 5013300600 (6p) + 5013340000.

Kompak dan berat rendah IMU Inertial Sensor Inertial Unit Pengukuran 0

Dimensi Produk

L22.4mm x W24mm x H9mm ((L x W x H)
