IMU Accelerometer Gyro
Created with Pixso.

IMU Accelerometer Gyro Dengan Adaptasi Lingkungan Tinggi

IMU Accelerometer Gyro Dengan Adaptasi Lingkungan Tinggi

Nama merek: Firepower
Nomor Model: IMU200J
Moq: 1
harga: Dapat dinegosiasikan
Ketentuan Pembayaran: L/C,T/T
Kemampuan Penyediaan: 500/bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE
Kisaran gyro:
±500°/dtk
gyro Stabilitas bias nol:
4°/jam
Rentang Akurasi:
±16 gram
Stabilitas Bias Akselerometer:
0,2 mg (ALLAN)
Antarmuka komunikasi:
RS422 1 saluran
Bandwidth:
200HZ
Berat badan:
≤45g
Ukuran:
44.8*38.6*13.5mm
Kemasan rincian:
spons/kotak
Menyediakan kemampuan:
500/bulan
Menyoroti:

UAV Industri IMU Akselerometer Gyro

,

UAV taktis IMU Akselerometer Gyro

,

Adaptasi Lingkungan Tinggi IMU Akselerometer Gyro

Deskripsi produk

IMU Accelerometer Gyro dengan Adaptabilitas Lingkungan Tinggi


Deskripsi Produk


IMU200J adalah unit pengukuran inersia (IMU) berdasarkan teknologi micromachining (MEMS), dengan giroskop MEMS berkinerja tinggi dan akselerometer MEMS yang terintegrasi,menghasilkan 3 kecepatan sudut dan 3 percepatan.


Fungsi Utama

1. Giroskop digital tiga sumbu:
1 Jangkauan pengukuran dinamis:± 500o/s
②Stabilitas bias nol: 1°/h

2. Akselerometer digital triaxial:
Jangkauan pengukuran dinamis:± 16g
2 Stabilitas bias nol: 0,07 mg (ALLAN);

3Keandalan tinggi: MTBF > 20000h;
4Keakuratan yang dijamin dalam kisaran suhu penuh (-40 oC ~ 70 oC):
algoritma kalibrasi dan kompensasi suhu berkinerja tinggi internal;
5. Cocok untuk bekerja di bawah kondisi getaran yang kuat;
6. Interface 1 saluran UART, 1 saluran SPI, 1 saluran CAN.

Parameter teknis

Parameter
Kondisi pengujian
Nilai tipikal
Satuan













Gyroscope
Jangkauan pengukuran dinamis
-
± 500
o/s



Stabilitas bias nol
Varian Allan (jarak 500 °/s, suhu normal)
4
o/h
Rata-rata 10 s (-40 oC ~ + 80 oC, suhu konstan)
20
o/h



Zero bias
Jangkauan bias nol
≤ ± 0.1
o/s
Perbedaan bias nol pada rentang suhu penuh (rata-rata 1 s)
± 0.07
o/s
Kemungkinan pengulangan tanpa bias
0.012
o/s
Efek percepatan linier pada bias
0.002
o/s/g


Faktor skala
Keakuratan faktor skala
0.2
% FS
Nonlinearitas faktor skala
0.05
% FS
Resolusi

0.005
°/s
Jalan acak sudut
-
0.06
°/√hr
Bandwidth
-
220
Hz












Akselerometer
Jangkauan pengukuran dinamis
-
± 16
g
Stabilitas bias nol
Variansi Allan (16g range, suhu normal)
0.2
mg
Rata-rata 10 s (-40 oC ~ + 80 oC, suhu konstan)
1
mg
Zero bias
Jangkauan bias nol
± 2
mg
Variasi bias nol pada rentang suhu penuh
± 2
mg
Memulai repeatability
0.2
mg
Faktor skala
Keakuratan faktor skala
0.2
%
Nonlinearitas faktor skala
0.05
% FS
Kecepatan berjalan acak
-
0.08
m/s/√hr
Bandwidth
-
200
Hz
Antarmuka komunikasi
1 rute SR422
Tingkat Baud
460.8
MHz

Karakteristik listrik
Tegangan
-
5 ± 0.5
V
Konsumsi daya
-
1.5
W
Ripple
P-P
150
mV

Karakteristik struktural
Ukuran
-
44.8 x 38.6 x 13.5
mm
Berat badan
-
45±1
g



Lingkungan penggunaan
Suhu operasi
-
-40 ~ 80
oC
Suhu penyimpanan
-
-45 ~ 85
oC
Getaran
-
20~2000Hz,6.06g

Dampak
-
1000 g,0.5ms

Keandalan
MTBF
-
20000
h
Waktu kerja terus menerus
-
120
h

Gambar garis besar

IMU Accelerometer Gyro Dengan Adaptasi Lingkungan Tinggi 0

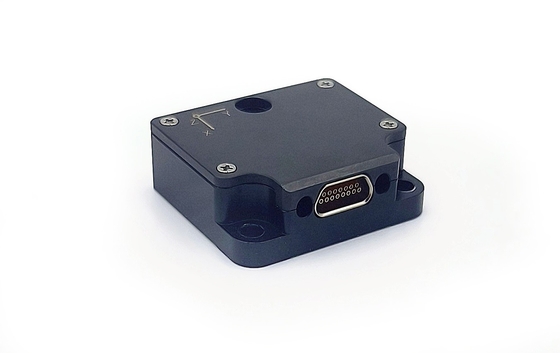

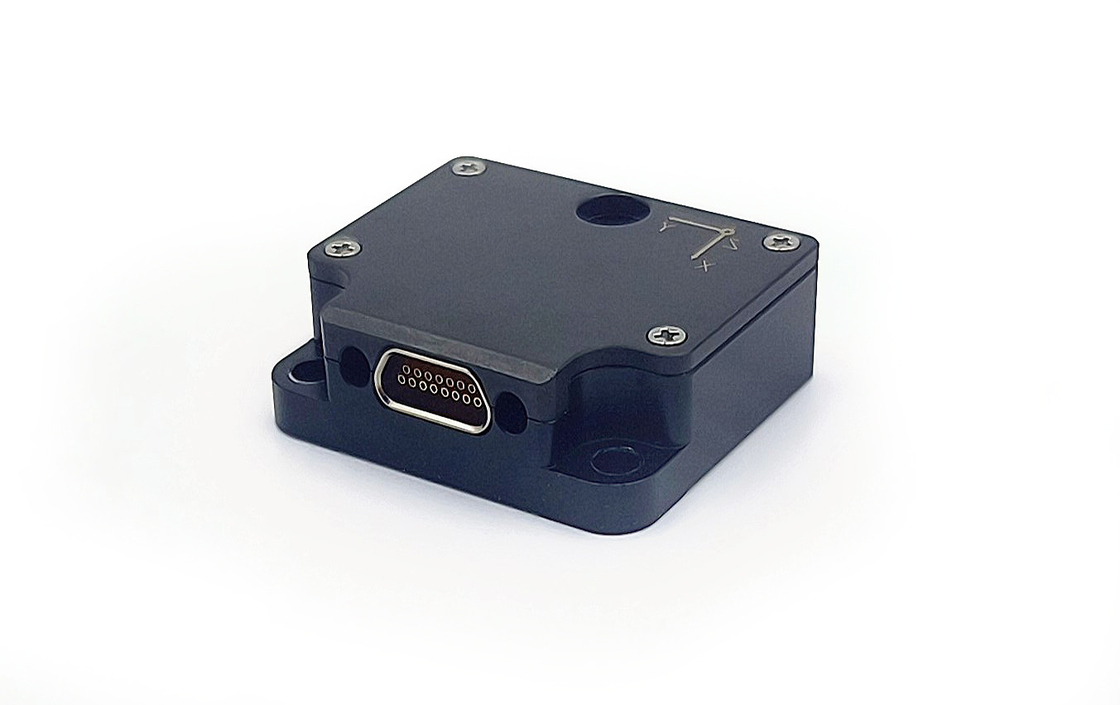

Detail Foto

IMU Accelerometer Gyro Dengan Adaptasi Lingkungan Tinggi 1
IMU Accelerometer Gyro Dengan Adaptasi Lingkungan Tinggi 2
