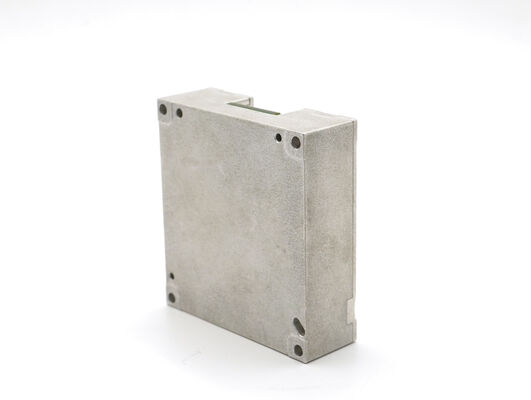

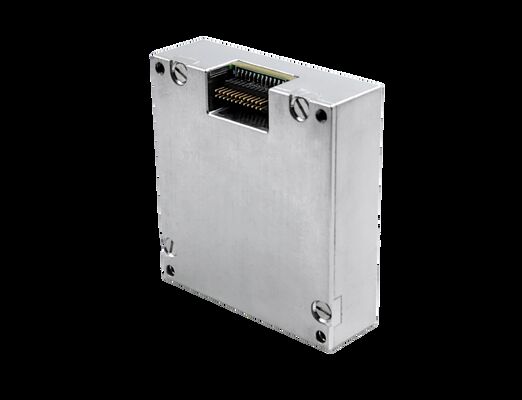

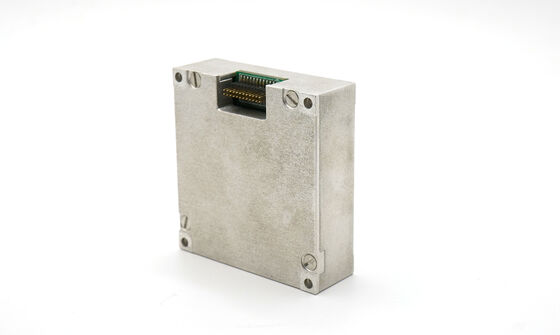

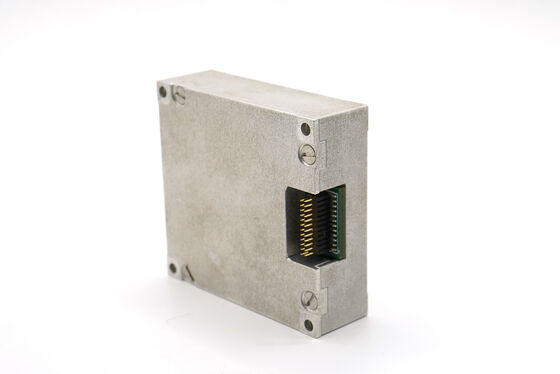

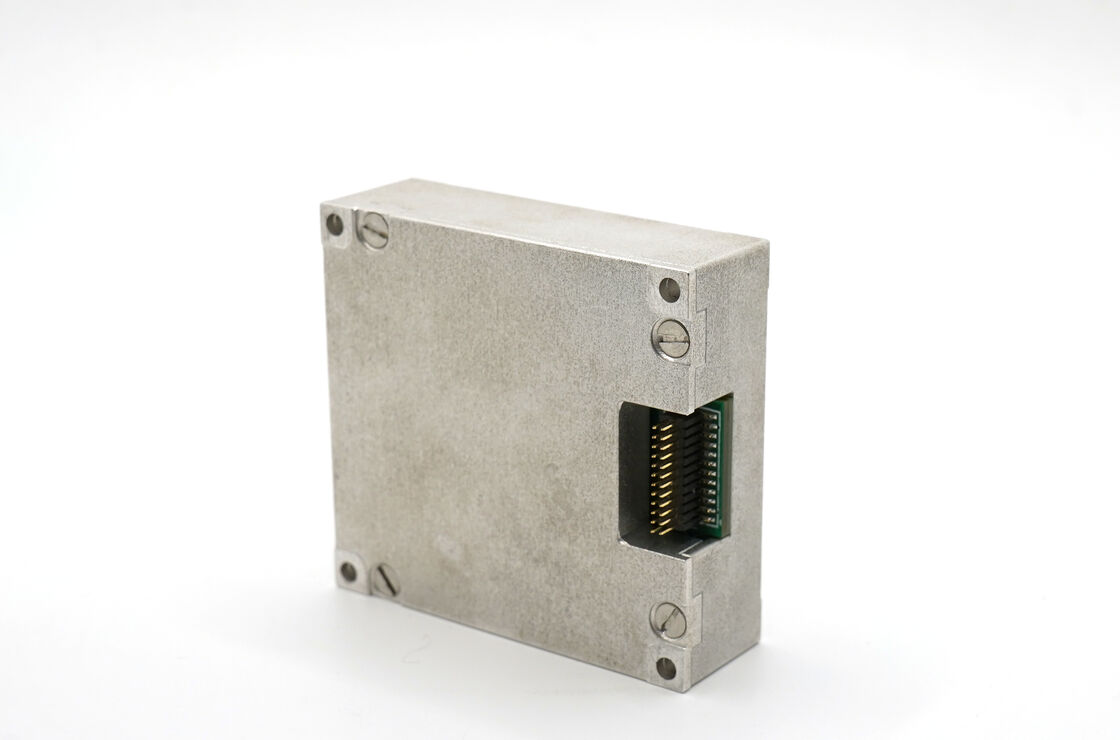

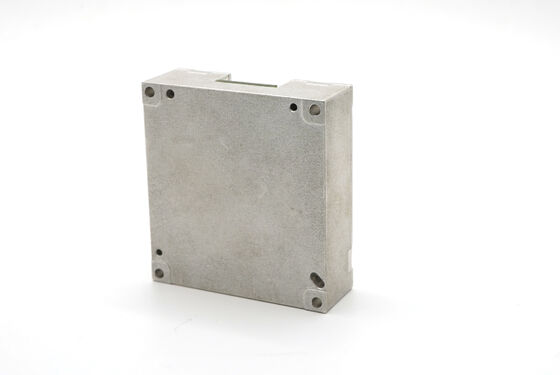

ADIS16495 Unit Pengukuran Inersia Tingkat Taktis 10-DOF untuk Sistem Navigasi Inersia

Name: ADIS16495 Unit Pengukuran Inersia Tingkat Taktis 10-DOF untuk Sistem Navigasi Inersia
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	600$
Ketentuan Pembayaran:	D/a, t/t
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Kisaran pengukuran dinamis:

500/2000°/dtk

Stabilitas bias:

0,8°/jam

Jalan acak sudut:

0,15°/ √jam

Bandwidth:

200Hz

jangkauan akselerometer:

16/200g

Stabilitas Bias Akselerometer:

0,06mg

Ukuran:

47×44×14mm

berat:

50 gram

Kemasan rincian:

Karton + Spons

Menyediakan kemampuan:

500/bulan

Deskripsi produk

ADIS16495 Tactical Grade 10-DOF Inertial Measurement Unit untuk Sistem Navigasi Inersia

Tinjauan Produk

IMU MEMS 16488HB dengan keandalan tinggi mengintegrasikan giroskop 3-sumbu, akselerometer, magnetometer, dan barometer untuk penginderaan gerakan yang komprehensif. Stabilitas bias nol yang luar biasa (giroskop 0,8°/jam, akselerometer 0,06mg) dan ketahanan terhadap getaran kuat (20~2000Hz, 6,06G) dan benturan (1000G, 0,5ms) menjadikannya sempurna untuk pembawa gerakan tak berawak dan tugas stabilisasi industri.

Fitur Produk

Giroskop digital tiga sumbu:
- Rentang pengukuran dinamis ±2000°/s
- Stabilitas bias nol: 3°/H (GJB, 10S, Sumbu-Z), 0,8°/H (ALLAN, Sumbu-Z)
Akselerometer digital triaksial:
- Rentang pengukuran dinamis ±200g
- Stabilitas bias nol: 0,4mg (GJB, 10S), 0,06mg (ALLAN)
Magnetometer digital triaksial: 2,5g auss
Barometer digital: 300mbar ~ 1100mbar
Keandalan tinggi: MTBF 20000 jam
Akurasi terjamin dalam rentang suhu penuh (-40℃ ~ +80℃): Algoritma kalibrasi dan kompensasi suhu berkinerja tinggi bawaan
Cocok untuk operasi di bawah getaran kuat (6,06G, 20~2000Hz)
Cocok untuk bekerja di bawah kondisi benturan besar (1000G, 0,5ms)

Bidang Aplikasi

Pembawa gerakan tak berawak
Komunikasi saat bergerak
Survei dan pemetaan
Platform stabilisasi

Spesifikasi Produk

Parameter	Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Unit
Giroskop
Rentang pengukuran dinamis			500	2000	°/s
Stabilitas bias nol	Varians Allan, Sumbu-Z		0,8		°/jam
Stabilitas bias nol	Varians Allan, Sumbu-X dan Y		1,6		°/jam
Stabilitas bias nol	Rata-rata 10 detik (-40℃~+70℃, suhu konstan), Sumbu-Z		3		°/jam
Stabilitas bias nol	Rata-rata 10 detik (-40℃~+70℃, suhu konstan), Sumbu-X dan Y		6		°/jam
Bias nol	Rentang bias nol, Sumbu-Z		±0,07		°/s
Bias nol	Rentang bias nol, Sumbu-X dan Y		±0,2		°/s
Perubahan bias nol dalam rentang suhu penuh, Sumbu-Z			±0,02		°/s
Perubahan Bias Nol Sepanjang Suhu, Sumbu-X dan Y			±0,06		°/s
Pengulangan Mulai Berurutan, Sumbu-Z			0,002
Pengulangan Mulai Berurutan, Sumbu-X dan Y			0,006
Pengulangan mulai harian, Sumbu-Z			0,003		/s
Pengulangan mulai harian, Sumbu-X dan Y			0,009		°/s
Efek percepatan linier pada bias			0,002		°/s/g
Pengaruh getaran pada bias nol, perubahan sebelum dan sesudah getaran			0,002		°/s/g
Pengaruh getaran pada bias nol, perubahan sebelum dan selama getaran			0,002		°/s/g
Faktor skala	Akurasi faktor skala, Sumbu-Z		0,3		%
Faktor skala	Akurasi Faktor Skala, Sumbu-X dan Y		0,6		%
Nonlinieritas faktor skala, Sumbu-Z			0,01		%FS
Nonlinieritas Faktor Skala, Sumbu-X dan Y			0,02		%FS
Angular random walk			0,15		°/√hr
Kepadatan kebisingan			0,001		°/s/√Hz
Resolusi			3,052×10⁻⁷		/s/LSB
Bandwidth			200		Hz
Akselerometer
Rentang pengukuran dinamis			16	200	g
Stabilitas bias nol	Varians Allan		0,06		mg
Stabilitas bias nol	Rata-rata 10 detik (-40℃~+70℃, suhu konstan)		0,4		mg
Bias nol	Rentang bias nol		2		mg
Perubahan bias nol dalam seluruh rentang suhu, nilai puncak-ke-puncak			4		mg
Pengulangan mulai berurutan			0,5		mg
Pengulangan dimulai setiap hari			0,8		mg
Koefisien suhu bias nol		0,05	0,1		mg/℃
Faktor skala	Akurasi faktor skala		0,5		%
Nonlinieritas faktor skala			0,1		%FS
Speed random walk			0,029		m/s/√hr
Kepadatan kebisingan			0,025		mg/√Hz
Resolusi			1,221×10⁻⁸		g/LSB
Bandwidth			200		Hz
Magnetometer
Rentang medan magnet	Brg,xy		±13		gauss
Rentang medan magnet	Brg,z		±25		gauss
Resolusi			0,3		μT
Akurasi heading	Komponen geomagnetik horizontal 30μT, 25℃		±2,5		derajat
Rentang pengukuran dinamis			2,5		gauss
Bias nol	Lingkungan non-magnetik		15		mgauss
Barometer
Rentang pengukuran dinamis		300		1100	mbar
Bias nol			4,5		mbar
Antarmuka Komunikasi
SPI 1 arah	Baud rate			15	MHz
CAN 1 arah	Baud rate			1	MHz
Frekuensi sampling	SPI	2460	2460		Hz
Frekuensi sampling	CAN	200
Karakteristik Listrik
Tegangan		3,0	3,3	3,6	V
Konsumsi daya				1,5	W
Ripple	P-P			100	mV
Waktu stabilisasi	Dari 0V ke 3,3V			80	ms
Karakteristik Struktural
Ukuran			47×44×14		mm
Berat			50		g
Lingkungan Penggunaan
Suhu operasi		-40		70	℃
Suhu penyimpanan		-45		75	℃
Getaran			20~2000Hz, 6,06g
Benturan			1000g, 0,5ms
Keandalan
MTBF			20000		jam
Waktu kerja berkelanjutan			120		jam

①: Hitung deviasi nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤1℃/menit, dan rentang suhu adalah -40℃~+70℃

②: Kondisi getaran adalah 6,06G, 20Hz~2000Hz

Gambar Garis Besar
