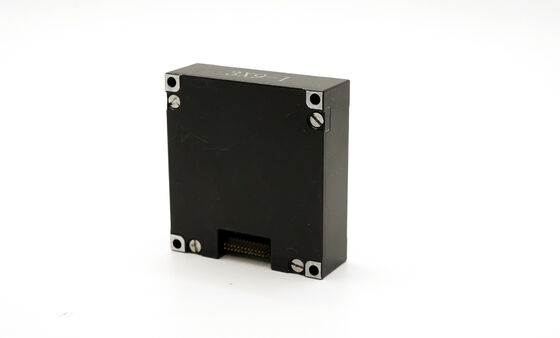

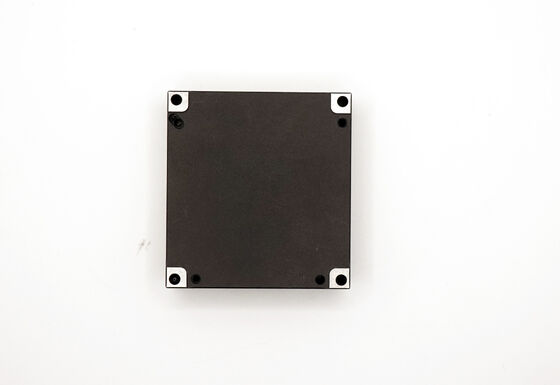

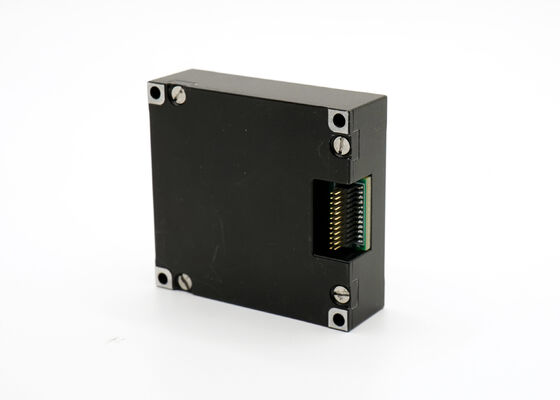

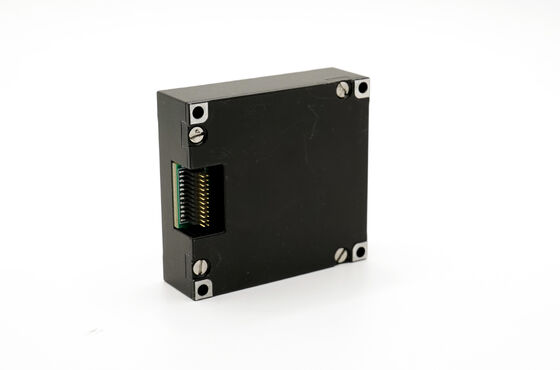

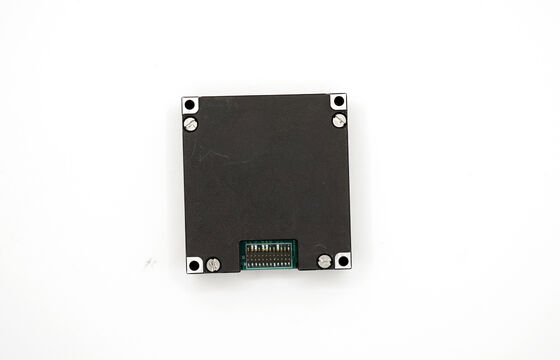

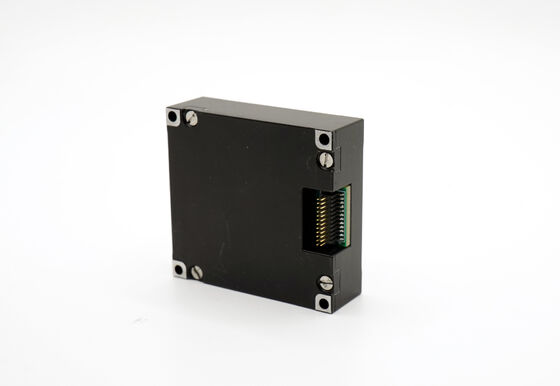

Unit Pengukur Inersia MEMS Miniatur dengan Giroskop & Akselerometer 3-Sumbu untuk UAV

Name: Unit Pengukur Inersia MEMS Miniatur dengan Giroskop & Akselerometer 3-Sumbu untuk UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	600$
Ketentuan Pembayaran:	D/a, t/t
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Kisaran pengukuran dinamis:

500/2000°/dtk

Stabilitas bias:

0,8°/jam

Jalan acak sudut:

0,15°/ √jam

Bandwidth:

200Hz

jangkauan akselerometer:

16/200g

Stabilitas Bias Akselerometer:

0,06mg

Ukuran:

47×44×14mm

berat:

50 gram

Kemasan rincian:

Karton + Spons

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Ringkasan Produk

Unit pengukuran inersia 16488HB menggabungkan teknologi MEMS mutakhir dengan desain yang kuat untuk memenuhi tuntutan lingkungan industri yang keras.Ini output 3 kecepatan sudut dan 3 percepatan, dengan kisaran girodinamika ± 2000o/s dan kisaran akselerometer ± 200g. Dengan MTBF 20000h dan jaminan akurasi suhu penuh, ini adalah pilihan utama untuk sistem tak berawak, komunikasi seluler,dan pemetaan.

Fitur Produk

Giroskop digital tiga sumbu:
- ± 2000o/s rentang pengukuran dinamis;
- Stabilitas bias nol: 3 °/H (GJB, 10S, sumbu Z), 0,8 °/H (ALLAN, sumbu Z);
Akselerometer digital triaxial:
- ± 200 g rentang pengukuran dinamis;
- Stabilitas bias nol: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Magnetometer digital triaxial: 2,5 g auss
Barometer digital: 300mbar ~ 1100mbar
Keandalan tinggi: MTBF 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 °C ~ + 80 °C):
- algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk operasi di bawah getaran yang kuat (6,06 G, 20 ~ 2000 Hz);
Cocok untuk bekerja di bawah kondisi dampak besar (1000 G, 0,5 ms);

Bidang Aplikasi

Pembawa gerak tak berawak
Komunikasi dalam gerakan
Survei dan pemetaan
Platform stabilisasi

Indikator Produk

16488HB Indeks Produk

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Gyroscope	Jangkauan pengukuran dinamis			500	2000	°/s
	Stabilitas bias nol	Varian Allan, sumbu Z		0.8		°/jam
		Varian Allan, sumbu X dan Y		1.6		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu Z		3		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu X dan sumbu Y		6		°/jam
	Zero bias	Jangkauan bias nol, sumbu Z		± 0.07		°/s
		Jangkauan bias nol, sumbu X dan sumbu Y		± 0.2		°/s
		Perubahan bias nol dalam rentang suhu penuh, nilai puncak ke puncak 1		± 0.02		°/s
		Perubahan Bias Nol atas Suhu, X dan Y sumbu 1		± 0.06		°/s
		Kemungkinan Ulang Mulai Berturut-turut, sumbu Z		0.002
		Repeatability awal berturut-turut, sumbu X dan sumbu Y		0.006		°/s
	Kebalikan start dari hari ke hari, sumbu Z		0.003		/s
	Mulai pengulangan hari demi hari, sumbu X dan sumbu Y		0.009		°/s
	Fefek percepatan linier pada bias		0.002		°/s/g
	Pengaruh getaran pada bias nol, perubahan sebelum dan setelah getaran 2		0.002		°/s/g
	Pengaruh getaran pada bias nol, perubahan sebelum dan selama getaran 2		0.002		°/s/g
	Faktor skala	Keakuratan faktor skala, sumbu Z		0.3		%
		Keakuratan Faktor Skala, sumbu X dan Y		0.6		%
		Nonlinearitas faktor skala, sumbu Z		0.01		% FS
		Nonlinearitas Skala Factor, sumbu X dan Y		0.02		% FS
	Jalan acak sudut			0.15		°/ √hr
	Kepadatan kebisingan			0.001		°/s/ √Hz
	Resolusi			3.052×10-7		/s/LSB
	Bandwidth			200		Hz
Akselerometer	Jangkauan pengukuran dinamis			16	200	g
	Stabilitas bias nol	Variansi Allan		0.06		mg
	Stabilitas bias nol	Rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan)		0.4		mg
	Zero bias	Jangkauan bias nol		2		mg
		Perubahan bias nol dalam seluruh kisaran suhu, nilai puncak ke puncak 1		4		mg
		Kemungkinan berulangnya start berturut-turut		0.5		mg
		Kemampuan mengulangi dimulai setiap hari		0.8		mg
		Koefisien suhu bias nol		0.05	0.1		mg/°C
Faktor skala	Keakuratan faktor skala		0.5		%
Nonlinearitas faktor skala		0.1		% FS
Kecepatan berjalan acak			0.029		m/s/ √hr
Kepadatan kebisingan			0.025		mg/ √Hz
Resolusi			1.221×10-8		g/LSB
Bandwidth			200		Hz

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Magnetometer	Jangkauan medan magnet	Brg, seksi		± 13		Gauss
	Jangkauan medan magnet	Brg,z		± 25		Gauss
	Resolusi			0.3		μT
	Keakuratan arah	Komponen geomagnetik horizontal 30 μT, 25 °C		± 2.5		Dega
	Jangkauan pengukuran dinamis			2.5		Gauss
	Zero bias	Lingkungan non-magnetik		15		- Apa?
Barometer	Jangkauan pengukuran dinamis		300		1100	mbar
Barometer	Zero bias			4.5		mbar
Antarmuka komunikasi	SPI satu arah	Tingkat Baud			15	MHz
	Satu arah C A N	Tingkat Baud			1	MHz
	Frekuensi pengambilan sampel	SPI		2460	2460		Hz
	Frekuensi pengambilan sampel	CAN		200
Karakteristik listrik	Tegangan		3.0	3.3	3.6	V
	Konsumsi daya				1.5	W
	Ripple	P-P			100	mV
	Waktu penyelesaian	Dari 0 V sampai 3. 3 V			80	ms
Karakteristik struktural	Ukuran			47×44×14		mm
Karakteristik struktural	Berat badan			50		g
Lingkungan penggunaan	Suhu operasi		- 40		70	°C
	Suhu penyimpanan		-45		75	°C
	Getaran			20~2000Hz, 6.06g
	Dampak			1000 g,0.5ms
Keandalan	MTBF			20000		h
Keandalan	Waktu kerja terus menerus			120		h
①: Hitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 °C/menit, dan kisaran suhu adalah -40 °C ~ + 70 °C ②: Kondisi getaran adalah 6,06 G, 20Hz ~ 2000Hz
