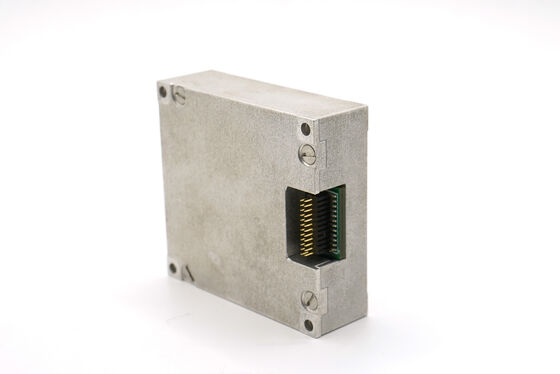

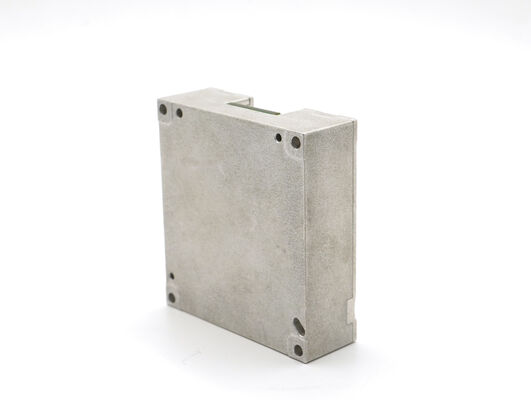

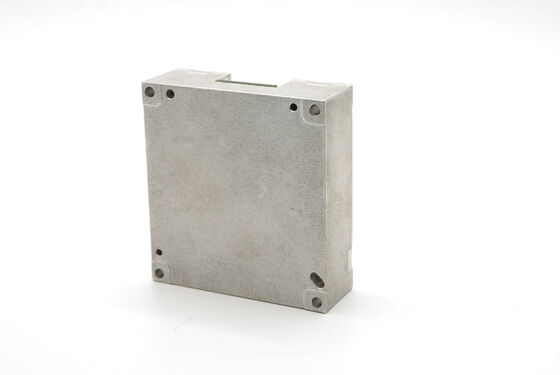

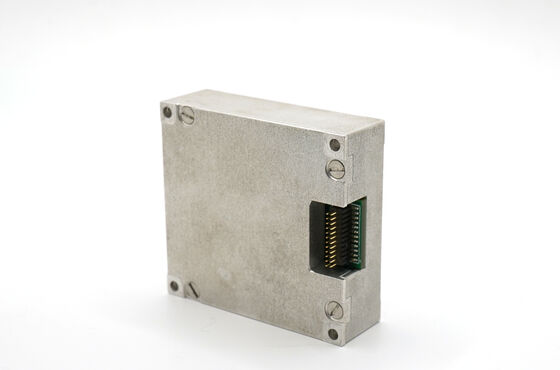

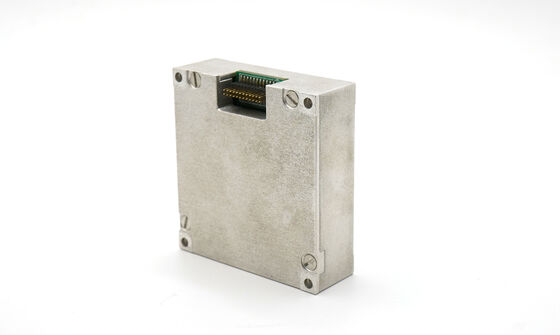

ADIS16488 Unit Pengukuran Inersia 10-Axis dengan Stabilitas Bias 0,8°/jam untuk Kendaraan Tanpa Awak

Name: ADIS16488 Unit Pengukuran Inersia 10-Axis dengan Stabilitas Bias 0,8°/jam untuk Kendaraan Tanpa Awak
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	600$
Ketentuan Pembayaran:	D/a, t/t
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Kisaran pengukuran dinamis:

500/2000°/dtk

Stabilitas bias:

0,8°/jam

Jalan acak sudut:

0,15°/ √jam

Bandwidth:

200Hz

jangkauan akselerometer:

16/200g

Stabilitas Bias Akselerometer:

0,06mg

Ukuran:

47×44×14mm

berat:

50 gram

Kemasan rincian:

Karton + Spons

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Ikhtisar Produk

Dibuat dengan teknologi MEMS canggih, IMU 16488HB memberikan data kecepatan sudut 3-sumbu dan akselerasi 3-sumbu yang akurat untuk aplikasi industri dan komersial. Dilengkapi dengan magnetometer triaksial (2,5 gauss) dan barometer digital (300-1100 mbar), alat ini mendukung penentuan posisi dan pelacakan gerakan presisi tinggi. Dirancang untuk menahan benturan 1000G dan getaran 6,06G, alat ini unggul dalam pembawa gerakan tanpa awak, komunikasi saat bergerak, dan proyek pemetaan.

Fitur Produk

Giroskop digital tiga sumbu:
1. Rentang pengukuran dinamis ± 2000°/s;
2. Stabilitas bias nol: 3 °/H (GJB, 10S, sumbu Z), 0,8 °/H (ALLAN, sumbu Z);
Akselerometer digital triaksial:
1. Rentang pengukuran dinamis ± 200g;
2. Stabilitas bias nol: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Magnetometer digital triaksial: 2,5 gauss
Barometer digital: 300 mbar ~ 1100 mbar
Keandalan tinggi: MTBF 20000 jam;
Akurasi terjamin dalam rentang suhu penuh (-40 ℃ ~ + 80 ℃):

algoritma kalibrasi dan kompensasi suhu berkinerja tinggi bawaan;
Cocok untuk operasi di bawah getaran kuat (6,06 G, 20 ~ 2000 Hz);
Cocok untuk bekerja di bawah kondisi benturan besar (1000 G, 0,5 ms);

Bidang Aplikasi

Pembawa gerakan tanpa awak
Komunikasi saat bergerak
Survei dan pemetaan
Platform stabilisasi

Indikator Produk

Indeks Produk 16488HB

Kondisi pengujian		Nilai minimum	Nilai maksimum	Unit	Akselerometer
Giroskop	300		500	2000	Efek percepatan linier pada bias
	Varians Allan	Varians Allan, sumbu Z	mg		°/jam
		Varians Allan, sumbu X dan Y	1,6		°/jam
		Rata-rata 10 detik (-40 ℃ ~ + 70 ℃, suhu konstan), Sumbu Z	3		°/jam
		Rata-rata 10 detik (-40 ℃ ~ + 70 ℃, suhu konstan), Sumbu X dan Y	6		°/jam
	4,5	Rentang bias nol, sumbu Z	±0,07		Efek percepatan linier pada bias
		Rentang bias nol, sumbu X dan Y	±0,2		Efek percepatan linier pada bias
		Perubahan bias nol dalam rentang suhu penuh, sumbu Z ⓺	±0,02		Efek percepatan linier pada bias
		Perubahan Bias Nol Sepanjang Suhu, Sumbu X dan Y ⓺ ±0,06	°/s		Efek percepatan linier pada bias
		0,002	°/s/g
		0,006	Pengulangan mulai harian, sumbu Z
		0,003	/s		Pengulangan mulai harian, sumbu X dan Y
		0,009	°/s		Efek percepatan linier pada bias
		0,002	°/s/g		Faktor skala
		0,002	°/s/g		Faktor skala
		0,002	°/s/g		Faktor skala
	Akurasi faktor skala, sumbu Z	0,3	μT		Non-linearitas faktor skala, sumbu Z
		0,6	%		Non-linearitas faktor skala, sumbu Z
		0,01	%FS		Angular random walk
		0,02	%FS		Angular random walk
	0,15		°/ √jam		Kepadatan kebisingan
	0,001		°/s/√Hz		Resolusi
	0,3		/s/LSB		Bandwidth
	200		Karakteristik listrik		1-Way CAN

Kondisi pengujian		Nilai minimum	Nilai tipikal	Nilai maksimum	Unit	Akselerometer
Rentang pengukuran dinamis	300			200	Karakteristik listrik	Lingkungan penggunaan
	Varians Allan	0,06		mg		Koefisien suhu bias nol
	Varians Allan	0,4		mg		Koefisien suhu bias nol
	4,5	2		mg		Koefisien suhu bias nol
		4		mg		Koefisien suhu bias nol
		0,5		mg		Koefisien suhu bias nol
0,8			mg		Koefisien suhu bias nol
0,05			0,1	mg/℃	Magnetometer
Rentang medan magnet	Brg,xy	±13		gauss		Bias nol
	Brg,xy	±25		gauss		Bias nol
	0,3			μT		Akurasi arah
	Komponen geomagnetik horizontal 30 μT, 25 ℃	±2,5		derajat		Rentang pengukuran dinamis
	300			gauss		Bias nol
	4,5	15		MHz		Barometer
Rentang pengukuran dinamis	300		1100		mbar	Antarmuka komunikasi
Rentang pengukuran dinamis	4,5			mbar		Antarmuka komunikasi
1-way SPI	Baud rate	1			MHz	CAN
	Baud rate	SPI	2460		Hz	Hz	1-Way CAN
	Baud rate	1			MHz	CAN
	Baud rate	200			Karakteristik listrik
Tegangan	3,0		3,3	3,6	V	Konsumsi daya
	1,5				W	Ripple
	P-P	100			mV	Waktu stabilisasi
	Dari 0 V hingga 3,3V	80			ms	Karakteristik struktural
Ukuran	474414			mm		Berat
Ukuran	50			g		Lingkungan penggunaan
Suhu operasi	-40		70		℃	Getaran
	-45		75		℃	Getaran
	20~2000Hz,			6,06g Benturan
	1000g,0,5ms			Keandalan
MTBF	20000			jam		⓺: Hitung deviasi nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 ℃/menit, dan rentang suhu adalah -40 ℃ ~ + 70 ℃
MTBF	120			jam		⓺: Hitung deviasi nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 ℃/menit, dan rentang suhu adalah -40 ℃ ~ + 70 ℃
⓻: Kondisi getaran adalah 6,06 G, 20Hz ~ 2000Hz Gambar Garis Besar
