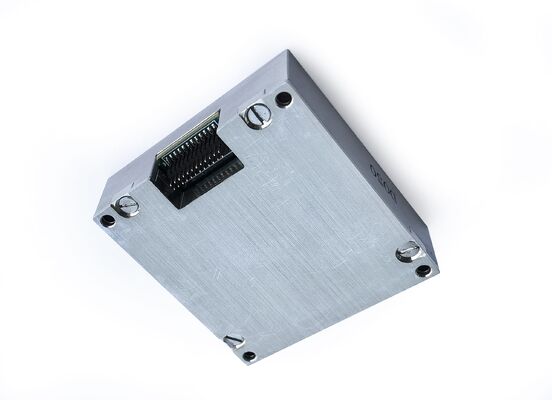

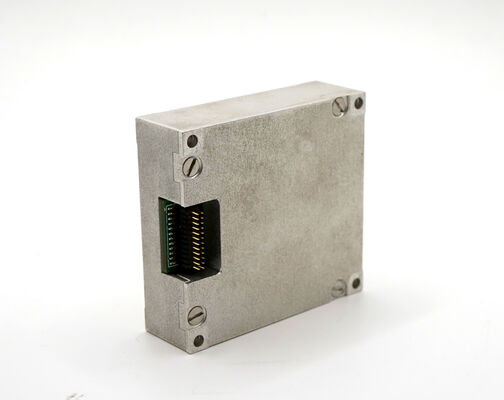

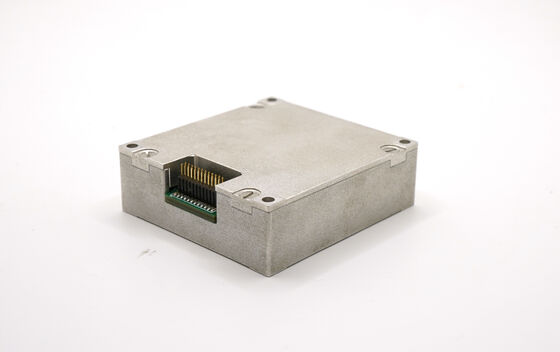

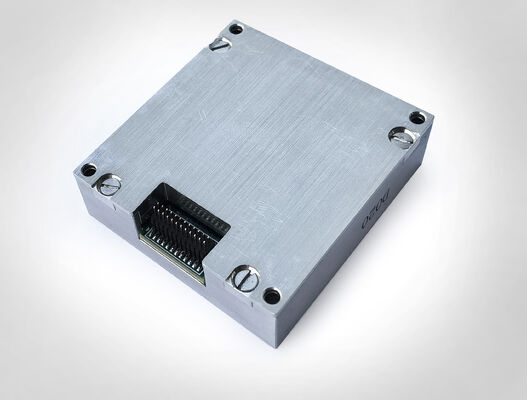

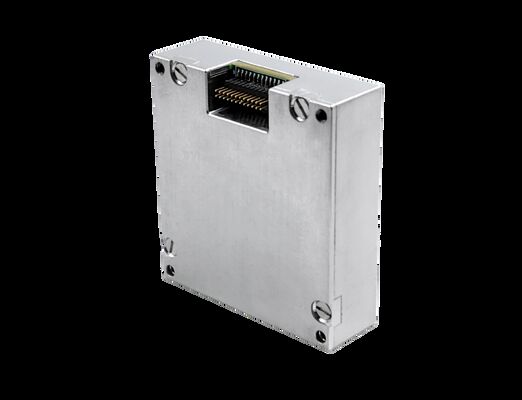

10-Axis IMU Sensor ± 0,8°/h Bias Stability Low Noise untuk kontrol sikap drone

Name: 10-Axis IMU Sensor ± 0,8°/h Bias Stability Low Noise untuk kontrol sikap drone
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	500$
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Kisaran giroskop:

500/2000 º/dtk

Stabilitas bias nol:

0,8°/jam

Bias Akselerometer:

0,06mg

Antarmuka:

SPI/BISA

Bobot:

50g

Konsumsi Daya:

1,5W

Nama Produk:

IMU Gyro untuk UAV

Ukuran:

47×44×14mm

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

Sensor IMU 10 sumbu untuk drone

Giroskop IMU berisik rendah

Kontrol sikap drone dengan stabilitas tinggi

Deskripsi produk

Sensor IMU 10-Axis dengan Stabilitas Bias ± 0,8°/h

Unit pengukuran inersia berkinerja tinggi yang dirancang untuk aplikasi kontrol sikap drone yang membutuhkan presisi yang luar biasa dan karakteristik kebisingan rendah.

Ringkasan Produk

16488HB Inertial Measurement Unit memberikan kinerja yang luar biasa dengan gyroscope tiga sumbu dan akselerometer.Unit ini memberikan stabilitas dan keandalan yang ditingkatkan, menjadikannya pengganti ideal untuk Adis 16497 dalam aplikasi yang menuntut presisi tinggi dan kemampuan beradaptasi.

Fitur Utama

Giroskop digital tiga sumbu:± 2000°/s rentang pengukuran dinamis dengan stabilitas bias nol 3°/h (GJB, 10S, sumbu Z) dan 0,8°/h (ALLAN, sumbu Z)
Akselerometer digital triaxial:± 200 g rentang pengukuran dinamis dengan stabilitas bias nol 0,4 mg (GJB, 10S) dan 0,06 mg (ALLAN)
Magnetometer digital triaxial:2.5 gauss rentang pengukuran dinamis
Barometer digital:Kisaran operasi 300mbar sampai 1100mbar
Keandalan tinggi:MTBF 20.000 jam
Keakuratan rentang suhu penuh:Kinerja yang dijamin dari -40°C sampai +80°C dengan kalibrasi dan kompensasi suhu bawaan
Resistensi getaran:Cocok untuk operasi di bawah getaran yang kuat (6,06G, 20-2000Hz)
Ketahanan benturan:Mampu menahan kondisi dampak besar (1000G, 0,5ms)

Spesifikasi Teknis

Parameter Giroskop

Parameter	Kondisi pengujian	Nilai Tipikal	Nilai Maksimal	Satuan
Jangkauan pengukuran dinamis		500	2000	°/s
Stabilitas bias nol	Varian Allan, sumbu Z	0.8		°/jam
Stabilitas bias nol	Varian Allan, sumbu X dan Y	1.6		°/jam
Stabilitas bias nol	Rata-rata 10s (-40°C~+70°C, suhu konstan), sumbu Z	3		°/jam
Stabilitas bias nol	Rata-rata 10s (-40°C~+70°C, suhu konstan), sumbu X dan sumbu Y	6		°/jam
Zero bias	Jangkauan bias nol, sumbu Z	± 0.07		°/s
Zero bias	Jangkauan bias nol, sumbu X dan sumbu Y	± 0.2		°/s
Perubahan bias nol dalam rentang suhu penuh	sumbu Z	± 0.02		°/s
Perubahan bias nol atas suhu	sumbu X dan Y	± 0.06		°/s
Kemampuan untuk mengulangi awal yang berurutan	sumbu Z	0.002
Kemampuan untuk mengulangi awal yang berurutan	sumbu X dan sumbu Y	0.006
Kebalikan awal dari hari ke hari	sumbu Z	0.003		/s
Mulailah mengulangi hari demi hari	sumbu X dan sumbu Y	0.009		°/s
Efek percepatan linier pada bias		0.002		°/s/g
Pengaruh getaran pada bias nol	Perubahan sebelum dan setelah getaran	0.002		°/s/g
Pengaruh getaran pada bias nol	Perubahan sebelum dan selama getaran	0.002		°/s/g
Keakuratan faktor skala	sumbu Z	0.3		%
Keakuratan faktor skala	sumbu X dan Y	0.6		%
Nonlinearitas faktor skala	sumbu Z	0.01		% FS
Nonlinearitas faktor skala	sumbu X dan Y	0.02		% FS
Jalan acak sudut		0.15		°/√hr
Kepadatan kebisingan		0.001		°/s/√Hz
Resolusi		3.052*10−7		/s/LSB
Bandwidth		200		Hz

Parameter akselerometer

Parameter	Kondisi pengujian	Nilai Tipikal	Nilai Maksimal	Satuan
Jangkauan pengukuran dinamis		16	200	g
Stabilitas bias nol	Variansi Allan	0.06		mg
Stabilitas bias nol	Rata-rata 10s (-40°C~+70°C, suhu konstan)	0.4		mg
Jangkauan bias nol		2		mg
Perubahan bias nol dalam seluruh kisaran suhu	Nilai puncak ke puncak	4		mg
Kemungkinan berulangnya start berturut-turut		0.5		mg
Kemampuan untuk mengulangi dimulai setiap hari		0.8		mg
Koefisien suhu bias nol		0.05	0.1	mg/°C
Keakuratan faktor skala		0.5		%
Nonlinearitas faktor skala		0.1		% FS
Kecepatan berjalan acak		0.029		m/s/√hr
Kepadatan kebisingan		0.025		mg/√Hz
Resolusi		1.221*10−8		g/LSB
Bandwidth		200		Hz

Parameter Tambahan

Parameter	Kondisi pengujian	Nilai Min	Nilai Tipikal	Nilai Maksimal	Satuan
Jangkauan medan magnet	Brg, seksi		± 13		Gauss
Jangkauan medan magnet	Brg,z		± 25		Gauss
Resolusi			0.3		μT
Keakuratan arah	Komponen geomagnetik horisontal 30μT, 25°C		± 2.5		Dega
Jangkauan pengukuran dinamis			2.5		Gauss
Zero bias	Lingkungan non-magnetik		15		- Apa?
Jangkauan pengukuran dinamis		300		1100	mbar
Zero bias			4.5		mbar
Tingkat Baud	SPI			15	MHz
Tingkat Baud	Bisa			1	MHz
Frekuensi pengambilan sampel	SPI	2460	2460		Hz
Frekuensi pengambilan sampel	Bisa		200		Hz
Tegangan		3.0	3.3	3.6	V
Konsumsi daya			1.5		W
Ripple	P-P		100		mV
Waktu penyelesaian	Dari 0V sampai 3.3V		80		ms
Ukuran			474414		mm
Berat badan			50		g
Suhu operasi		- 40		70	°C
Suhu penyimpanan		-45		75	°C
Getaran	20~2000Hz, 6,06g
Dampak	1000g, 0,5ms
MTBF			20000		h
Waktu kerja terus menerus			120		h

Catatan 1: Hitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu adalah ≤1°C/menit dan kisaran suhu adalah -40°C~+70°C
Catatan 2: Kondisi getaran adalah 6,06G, 20Hz~2000Hz

Gambar garis besar
