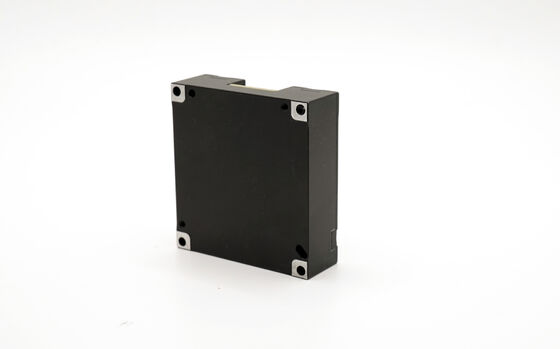

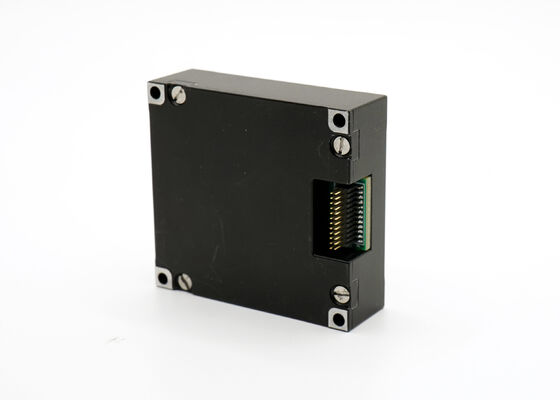

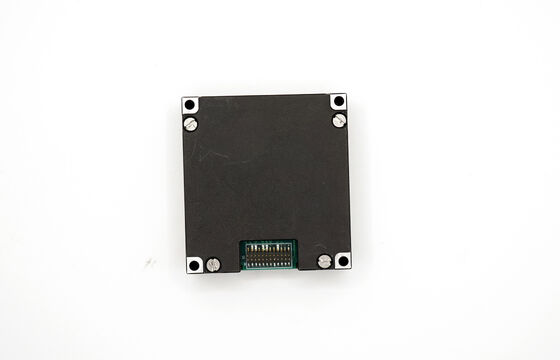

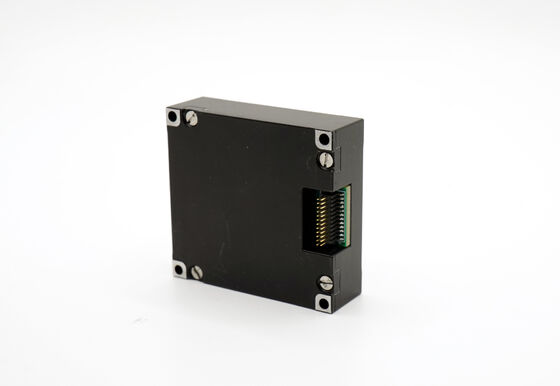

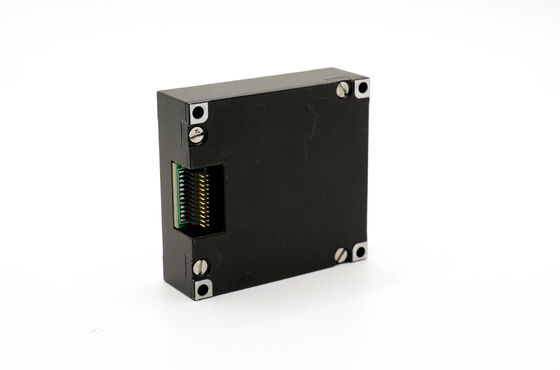

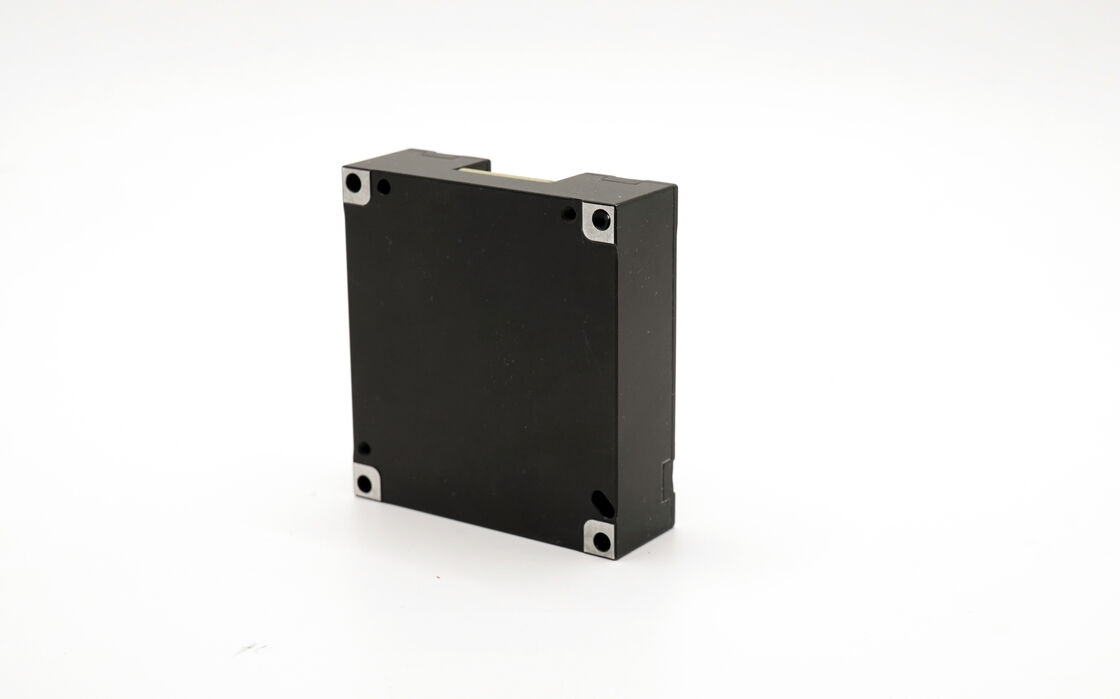

Adis16497 10-Axis Unit Pengukuran Inersia (IMU) Stabilitas Tinggi untuk Penentuan Posisi Kendaraan Otonom

Name: Adis16497 10-Axis Unit Pengukuran Inersia (IMU) Stabilitas Tinggi untuk Penentuan Posisi Kendaraan Otonom
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	500$
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Kalibrasi:

Dikalibrasi Pabrik

Varian Gryo Allan:

0,8 derajat/jam

Kisaran giroskop:

500/2000 °/detik

Ukuran:

47×44×14mm

Barometer:

300mbar

Antarmuka Komunikasi:

SPI/BISA 1 saluran

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

IMU 10-axis Adis16497

unit pengukuran inersia (IMU) stabilitas tinggi

IMU penentuan posisi kendaraan otonom

Deskripsi produk

Unit Pengukuran Inersia 10-Sumbu ADIS16497 dengan Stabilitas Tinggi

Dirancang untuk penentuan posisi kendaraan otonom dan aplikasi berkinerja tinggi

Ikhtisar Produk

IMU 16488HB adalah unit pengukuran inersia berbasis MEMS yang direkayasa untuk aplikasi menuntut yang memerlukan presisi dan keandalan. Dengan rentang dinamis ±2000º/s dan ±200g, unit ini ideal untuk pembawa gerakan tak berawak, sistem komunikasi seluler, dan platform stabilisasi. Ini berfungsi sebagai pengganti langsung untuk ADIS16497, memberikan akurasi yang ditingkatkan dan kinerja yang unggul.

Fitur Utama

Giroskop Digital Tiga-Sumbu

Rentang pengukuran dinamis ±2000º/s
Stabilitas bias nol: 3°/jam (GJB, 10S, sumbu-Z), 0,8°/jam (Allan, sumbu-Z)

Akselerometer Digital Triaksial

Rentang pengukuran dinamis ±200g
Stabilitas bias nol: 0,4mg (GJB, 10S), 0,06mg (Allan)

Sensor Tambahan

Magnetometer digital triaksial: 2,5 gauss
Barometer digital: rentang 300-1100 mbar

Kinerja & Keandalan

Keandalan tinggi: MTBF 20.000 jam
Akurasi terjamin di seluruh rentang suhu penuh (-40℃ hingga +80℃)
Kalibrasi dan kompensasi suhu berkinerja tinggi bawaan
Beroperasi di bawah getaran kuat (6.06G, 20-2000Hz)
Tahan terhadap kondisi benturan besar (1000G, 0,5ms)

Spesifikasi Teknis

Parameter	Kondisi Uji	Nilai Min	Nilai Tipikal	Nilai Maks	Satuan
Giroskop
Rentang pengukuran dinamis		500		2000	°/s
Stabilitas bias nol	Varians Allan, sumbu-Z		0,8		°/jam
Stabilitas bias nol	Varians Allan, sumbu X dan Y		1,6		°/jam
Stabilitas bias nol	Rata-rata 10s (-40℃~+70℃), sumbu-Z		3		°/jam
Stabilitas bias nol	Rata-rata 10s (-40℃~+70℃), sumbu X dan Y		6		°/jam
Bias nol	Rentang bias nol, sumbu-Z		±0,07		°/s
Bias nol	Rentang bias nol, sumbu X dan Y		±0,2		°/s
Perubahan bias nol	Rentang suhu penuh, sumbu-Z		±0,02		°/s
Perubahan bias nol	Rentang suhu penuh, sumbu X dan Y		±0,06		°/s
Pengulangan awal berturut-turut	Sumbu-Z		0,002
Pengulangan awal berturut-turut	Sumbu X dan Y		0,006
Pengulangan awal dari hari ke hari	Sumbu-Z		0,003		°/s
Pengulangan awal dari hari ke hari	Sumbu X dan Y		0,009		°/s
Pengaruh percepatan linier pada bias			0,002		°/s/g
Pengaruh getaran pada bias nol	Perubahan sebelum dan sesudah getaran		0,002		°/s/g
Pengaruh getaran pada bias nol	Perubahan sebelum dan selama getaran		0,002		°/s/g
Akurasi faktor skala	Sumbu-Z		0,3		%
Akurasi faktor skala	Sumbu X dan Y		0,6		%
Non-linearitas faktor skala	Sumbu-Z		0,01		%FS
Non-linearitas faktor skala	Sumbu X dan Y		0,02		%FS
Jalan acak sudut			0,15		°/√hr
Kepadatan kebisingan			0,001		°/s/√Hz
Resolusi			3,052*10⁻⁷		°/s/LSB
Bandwidth			200		Hz
Akselerometer
Rentang pengukuran dinamis		16		200	g
Stabilitas bias nol	Varians Allan		0,06		mg
Stabilitas bias nol	Rata-rata 10s (-40℃~+70℃)		0,4		mg
Rentang bias nol			2		mg
Perubahan bias nol	Rentang suhu penuh, puncak-ke-puncak		4		mg
Pengulangan awal berturut-turut			0,5		mg
Pengulangan awal dari hari ke hari			0,8		mg
Koefisien suhu bias nol		0,05	0,1		mg/℃
Akurasi faktor skala			0,5		%
Non-linearitas faktor skala			0,1		%FS
Jalan acak kecepatan			0,029		m/s/√hr
Kepadatan kebisingan			0,025		mg/√Hz
Resolusi			1,221*10⁻⁸		g/LSB
Bandwidth			200		Hz
Magnetometer
Rentang medan magnet	Brg,xy		±13		gauss
Rentang medan magnet	Brg,z		±25		gauss
Resolusi			0,3		μT
Akurasi heading	Komponen geomagnetik horizontal 30μT, 25℃		±2,5		deg
Rentang pengukuran dinamis			2,5		gauss
Bias nol	Lingkungan non-magnetik		15		mgauss
Barometer
Rentang pengukuran dinamis		300		1100	mbar
Bias nol			4,5		mbar
Antarmuka Komunikasi
Laju baud	SPI 1 arah			15	MHz
Laju baud	CAN 1 arah			1	MHz
Frekuensi pengambilan sampel	SPI	2460	2460		Hz
Frekuensi pengambilan sampel	CAN		200		Hz
Karakteristik Listrik
Tegangan		3,0	3,3	3,6	V
Konsumsi daya				1,5	W
Riak	P-P			100	mV
Waktu penyelesaian	Dari 0V hingga 3.3V			80	ms
Karakteristik Struktural
Ukuran			474414		mm
Berat			50		g
Gunakan Lingkungan
Suhu pengoperasian		-40		70	℃
Suhu penyimpanan		-45		75	℃
Getaran	20-2000Hz, 6.06g
Dampak	1000g, 0,5ms
Keandalan
MTBF			20000		h
Waktu kerja terus menerus			120		h

①: Hitung deviasi nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤1℃/menit, rentang suhu -40℃~+70℃

②: Kondisi getaran adalah 6.06G, 20Hz~2000Hz
