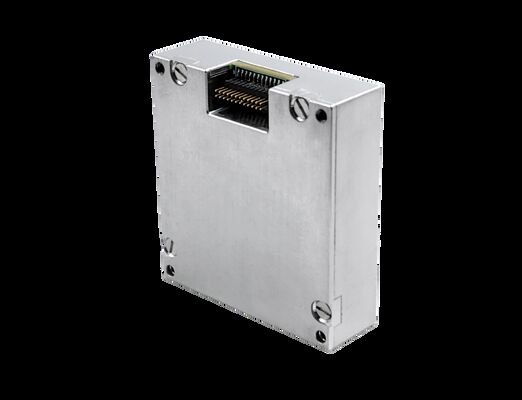

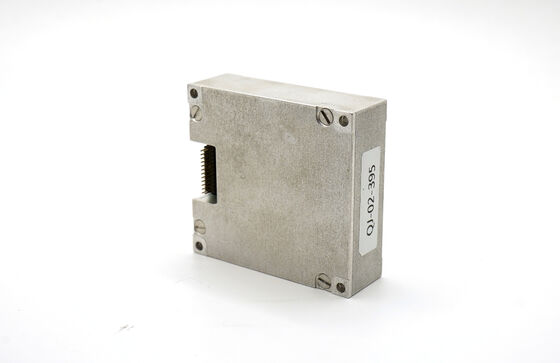

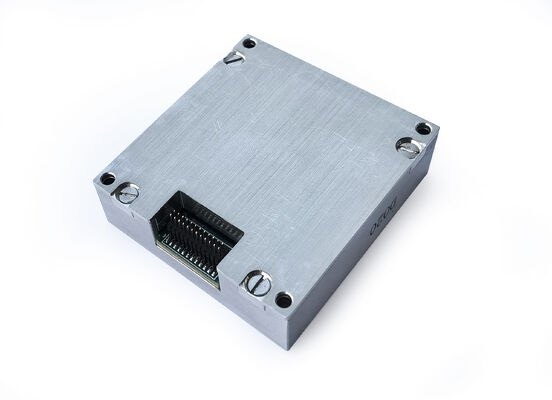

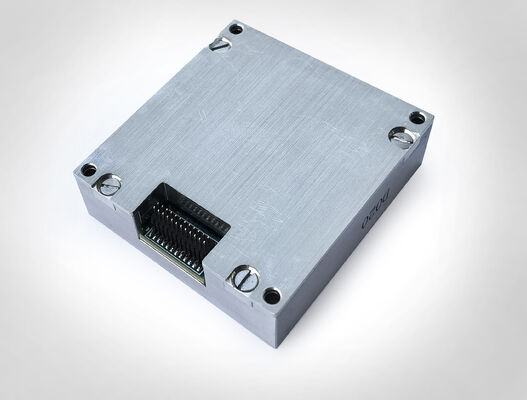

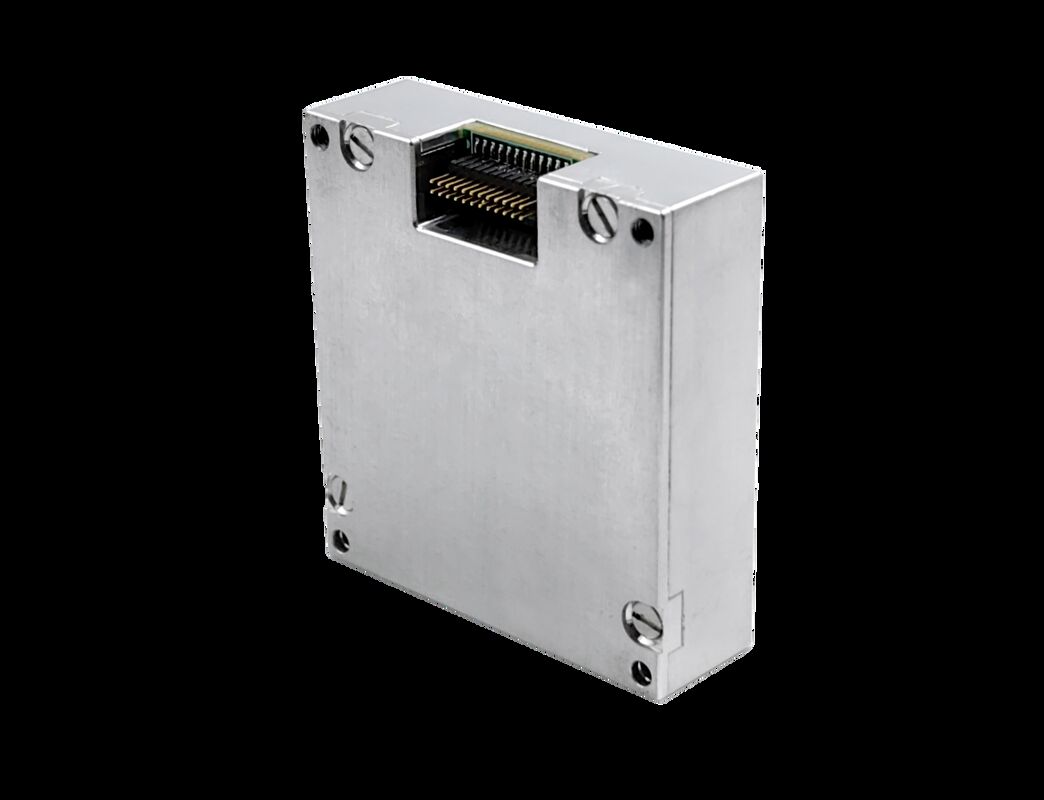

Unit Pengukuran Inersia 10-Sumbu Generasi Berikutnya untuk Navigasi Presisi

Name: Unit Pengukuran Inersia 10-Sumbu Generasi Berikutnya untuk Navigasi Presisi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	500$
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Kisaran pengukuran dinamis:

500/2000 °/detik

Stabilitas bias gyro:

0,8°/jam

Jalan acak:

0,15°/√jam

Kisaran akselerometer:

16/200g

Dimensi Keseluruhan:

47×44×14

Antarmuka:

BISA/ SPI

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

IMU 10-sumbu untuk navigasi presisi

unit pengukuran inersia dengan giroskop

sensor akselerometer IMU akurasi tinggi

Deskripsi produk

Unit Pengukuran Inersia 10-Sumbu Generasi Berikutnya untuk Navigasi Presisi

Ikhtisar Produk

The IMU 16488HB menampilkan sensor MEMS berkinerja tinggi bawaan yang memberikan kemampuan penginderaan gerakan yang luar biasa. Algoritma kalibrasi dan kompensasi suhu canggih memastikan akurasi tinggi di lingkungan dinamis. Unit ini berfungsi sebagai alternatif ideal untuk Adis 16497, menawarkan kinerja superior untuk pembawa gerakan tak berawak dan sistem pemetaan.

Fitur Produk

Giroskop digital tiga sumbu: ±2000°/s rentang pengukuran dinamis; Stabilitas bias nol: 3°/j (GJB, 10S, sumbu-Z), 0.8°/j (ALLAN, sumbu-Z)
Akselerometer digital triaksial: ±200g rentang pengukuran dinamis; Stabilitas bias nol: 0.4mg (GJB, 10S), 0.06mg (ALLAN)
Magnetometer digital triaksial: 2.5 gauss
Barometer digital: 300mbar ~ 1100mbar
Keandalan tinggi: MTBF 20.000 jam
Akurasi terjamin dalam rentang suhu penuh (-40℃ hingga +80℃): Algoritma kalibrasi dan kompensasi suhu berkinerja tinggi bawaan
Ketahanan getaran: Cocok untuk pengoperasian di bawah getaran kuat (6.06 G, 20-2000 Hz)
Ketahanan benturan: Cocok untuk bekerja dalam kondisi benturan besar (1000 G, 0.5ms)

Spesifikasi Teknis

Parameter	Kondisi Uji	Nilai Min	Nilai Tipikal	Nilai Maks	Satuan
Giroskop
Rentang pengukuran dinamis			500	2000	°/s
Stabilitas bias nol	Varians Allan, sumbu-Z		0.8		°/j
Stabilitas bias nol	Varians Allan, sumbu X dan Y		1.6		°/j
Stabilitas bias nol	Rata-rata 10s (-40℃ hingga +70℃, suhu konstan), sumbu-Z		3		°/j
Stabilitas bias nol	Rata-rata 10s (-40℃ hingga +70℃, suhu konstan), sumbu X dan Y		6		°/j
Bias nol	Rentang bias nol, sumbu-Z		±0.07		°/s
Bias nol	Rentang bias nol, sumbu X dan Y		±0.2		°/s
Perubahan bias nol dalam rentang suhu penuh, sumbu-Z			±0.02		°/s
Perubahan bias nol terhadap suhu, sumbu X dan Y			±0.06		°/s
Pengulangan awal berturut-turut, sumbu-Z			0.002
Pengulangan awal berturut-turut, sumbu X dan Y			0.006
Pengulangan awal dari hari ke hari, sumbu-Z			0.003		/s
Pengulangan awal dari hari ke hari, sumbu X dan sumbu Y			0.009		°/s
Pengaruh percepatan linier pada bias			0.002		°/s/g
Pengaruh getaran pada bias nol, perubahan sebelum dan sesudah getaran			0.002		°/s/g
Pengaruh getaran pada bias nol, perubahan sebelum dan selama getaran			0.002		°/s/g
Akurasi faktor skala, sumbu-Z			0.3		%
Akurasi faktor skala, sumbu X dan Y			0.6		%
Nonlinearitas faktor skala, sumbu-Z			0.01		%FS
Nonlinearitas faktor skala, sumbu X dan Y			0.02		%FS
Jalan acak sudut			0.15		°/√hr
Kepadatan kebisingan			0.001		°/s/√Hz
Resolusi			3.052*10⁻⁷		/s/LSB
Bandwidth			200		Hz
Akselerometer
Rentang pengukuran dinamis			16	200	g
Stabilitas bias nol	Varians Allan		0.06		mg
Stabilitas bias nol	Rata-rata 10s (-40℃ hingga +70℃, suhu konstan)		0.4		mg
Rentang bias nol			2		mg
Perubahan bias nol dalam seluruh rentang suhu, nilai puncak-ke-puncak		4		mg
Pengulangan awal berturut-turut			0.5		mg
Pengulangan yang dimulai setiap hari			0.8		mg
Koefisien suhu bias nol		0.05	0.1		mg/℃
Akurasi faktor skala			0.5		%
Nonlinearitas faktor skala			0.1		%FS
Jalan acak kecepatan			0.029		m/s/√hr
Kepadatan kebisingan			0.025		mg/√Hz
Resolusi			1.221*10⁻⁸		g/LSB
Bandwidth			200		Hz
Magnetometer
Rentang medan magnet	Brg,xy		±13		gauss
Rentang medan magnet	Brg,z		±25		gauss
Resolusi			0.3		μT
Akurasi heading	30 μT komponen geomagnetik horizontal, 25℃		±2.5		deg
Rentang pengukuran dinamis			2.5		gauss
Bias nol	Lingkungan non-magnetik		15		mgauss
Barometer
Rentang pengukuran dinamis		300		1100	mbar
Bias nol			4.5		mbar
Antarmuka Komunikasi
SPI 1 arah	Laju baud			15	MHz
CAN 1 Arah	Laju baud			1	MHz
Frekuensi pengambilan sampel	SPI	2460	2460		Hz
Frekuensi pengambilan sampel	CAN	200
Karakteristik Listrik
Tegangan		3.0	3.3	3.6	V
Konsumsi daya				1.5	W
Riak	P-P			100	mV
Waktu penyelesaian	Dari 0V ke 3.3V			80	ms
Karakteristik Struktural
Ukuran			474414		mm
Berat			50		g
Gunakan Lingkungan
Suhu pengoperasian		-40		70	℃
Suhu penyimpanan		-45		75	℃
Getaran			20-2000Hz, 6.06g
Dampak			1000g, 0.5ms
Keandalan
MTBF			20000		h
Waktu kerja terus-menerus			120		h

①: Hitung deviasi nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤1℃/menit, dan rentang suhu adalah -40℃ hingga +70℃

②: Kondisi getaran adalah 6.06 G, 20Hz hingga 2000Hz

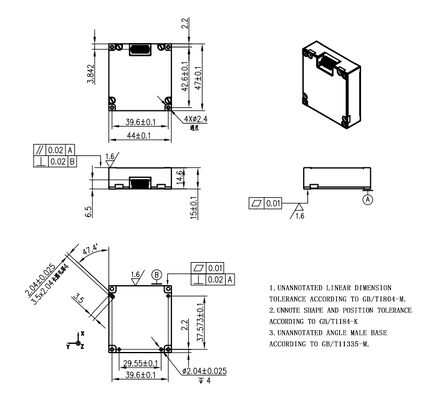

Gambar Garis Besar
