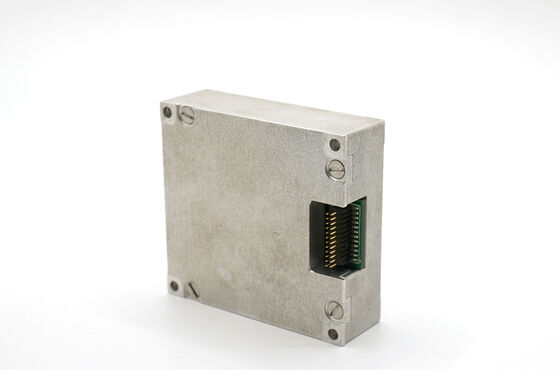

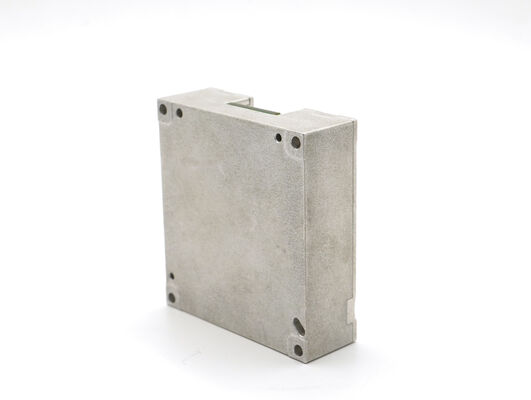

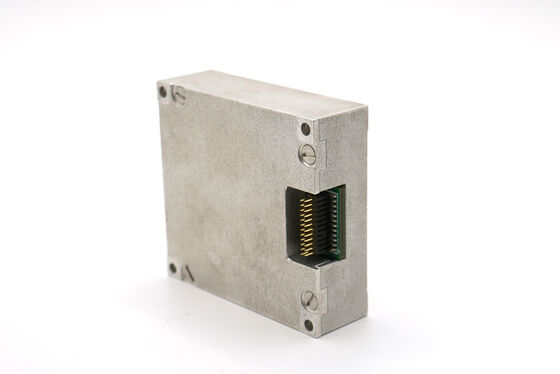

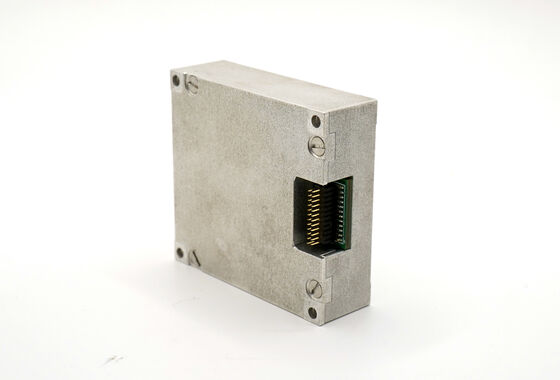

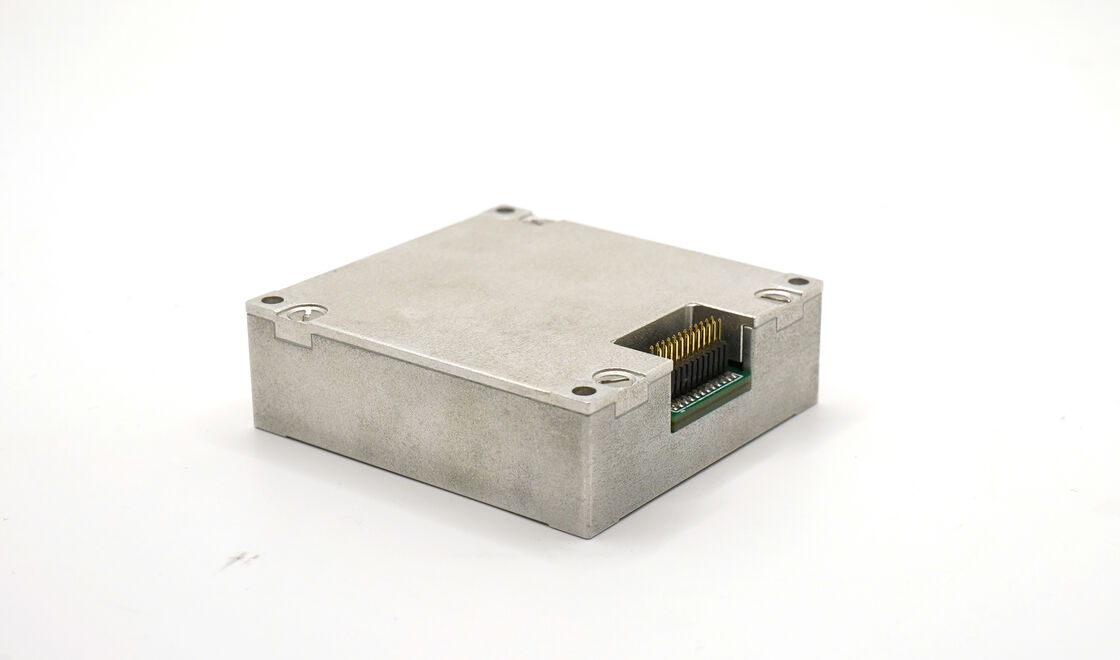

ADIS16475 IMU yang sepenuhnya dikalibrasi dengan kompensasi suhu dan kesalahan keselarasan

Name: ADIS16475 IMU yang sepenuhnya dikalibrasi dengan kompensasi suhu dan kesalahan keselarasan
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
harga:	500$
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Jalan acak sudut:

0,15°/√jam

Stabilitas bias nol:

0,8°/jam

Antarmuka Komunikasi:

1 saluran SPI/BISA

Jalan acak akselerometer:

0,05~0,07m/dtk/jam-², 1 sigma

Tingkat Sudut Maksimum:

±500/2000°/dtk

Akurasi Faktor Skala Gyro:

0,3%

Jangkauan akselerometer:

±16/200g

Ukuran:

47×44×14mm

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

Sensor IMU yang sepenuhnya dikalibrasi

IMU dengan kompensasi suhu

akselerometer IMU yang dikompensasi karena kesalahan keselarasan

Deskripsi produk

ADIS16475 IMU yang sepenuhnya dikalibrasi dengan kompensasi suhu dan kesalahan keselarasan

IMU 16488HB memberikan sensasi gerak yang sangat akurat, menampilkan gyroscope MEMS tiga sumbu dan akselerometer.Unit ini dapat menggantikan Adis 16497 dalam aplikasi yang membutuhkan pelacakan gerak yang dapat diandalkan, seperti surveying, kendaraan tak berawak, dan komunikasi dalam gerakan.

Fitur Produk

Gyroscope digital tiga sumbu

± 2000°/s rentang pengukuran dinamis
Stabilitas bias nol: 3°/h (GJB, 10S, sumbu Z), 0,8°/h (ALLAN, sumbu Z)

Triaxial Digital Accelerometer

± 200g rentang pengukuran dinamis
Stabilitas bias nol: 0, 4 mg (GJB, 10S), 0, 06 mg (ALLAN)

Sensor Tambahan

Magnetometer digital triaxial: 2,5 gauss
Barometer digital: 300mbar ~ 1100mbar

Kinerja & Keandalan

Keandalan tinggi: MTBF 20.000 jam
Keakuratan yang dijamin dalam kisaran suhu penuh (-40°C sampai +80°C)
Algoritma kalibrasi dan kompensasi suhu berkinerja tinggi
Cocok untuk operasi di bawah getaran yang kuat (6,06G, 20-2000Hz)
Cocok untuk bekerja di bawah kondisi dampak besar (1000G, 0,5ms)

Spesifikasi Teknis

Parameter	Kondisi pengujian	Minimal	Tipikal	Maksimal	Satuan
Gyroscope
Jangkauan pengukuran dinamis			500	2000	°/s
Stabilitas bias nol	Varian Allan, sumbu Z		0.8		°/jam
Stabilitas bias nol	Varian Allan, sumbu X dan Y		1.6		°/jam
Stabilitas bias nol	Rata-rata 10s (-40°C sampai +70°C, suhu konstan), sumbu Z		3		°/jam
Stabilitas bias nol	Rata-rata 10s (-40°C sampai +70°C, suhu konstan), sumbu X dan sumbu Y		6		°/jam
Zero bias	Jangkauan bias nol, sumbu Z		± 0.07		°/s
Zero bias	Jangkauan bias nol, sumbu X dan sumbu Y		± 0.2		°/s
Perubahan bias nol dalam rentang suhu penuh	sumbu Z		± 0.02		°/s
Perubahan bias nol atas suhu	sumbu X dan Y		± 0.06		°/s
Kemampuan untuk mengulangi awal yang berurutan	sumbu Z		0.002
Kemampuan untuk mengulangi awal yang berurutan	sumbu X dan sumbu Y		0.006
Kebalikan awal dari hari ke hari	sumbu Z		0.003		/s
Mulailah mengulangi hari demi hari	sumbu X dan sumbu Y		0.009		°/s
Efek percepatan linier pada bias			0.002		°/s/g
Pengaruh getaran pada bias nol	Perubahan sebelum dan setelah getaran		0.002		°/s/g
Pengaruh getaran pada bias nol	Perubahan sebelum dan selama getaran		0.002		°/s/g
Keakuratan faktor skala	sumbu Z		0.3		%
Keakuratan faktor skala	sumbu X dan Y		0.6		%
Nonlinearitas faktor skala	sumbu Z		0.01		% FS
Nonlinearitas faktor skala	sumbu X dan Y		0.02		% FS
Jalan acak sudut			0.15		°/√hr
Kepadatan kebisingan			0.001		°/s/√Hz
Resolusi			3.052*10−7		/s/LSB
Bandwidth			200		Hz
Akselerometer
Jangkauan pengukuran dinamis			16	200	g
Stabilitas bias nol	Variansi Allan		0.06		mg
Stabilitas bias nol	Rata-rata 10s (-40°C sampai +70°C, suhu konstan)		0.4		mg
Jangkauan bias nol			2		mg
Perubahan bias nol dalam seluruh kisaran suhu	Nilai puncak ke puncak		4		mg
Kemungkinan berulangnya start berturut-turut			0.5		mg
Kemampuan untuk mengulangi dimulai setiap hari			0.8		mg
Koefisien suhu bias nol		0.05	0.1		mg/°C
Keakuratan faktor skala			0.5		%
Nonlinearitas faktor skala			0.1		% FS
Kecepatan berjalan acak			0.029		m/s/√hr
Kepadatan kebisingan			0.025		mg/√Hz
Resolusi			1.221*10−8		g/LSB
Bandwidth			200		Hz
Magnetometer
Jangkauan medan magnet	Brg, seksi		± 13		Gauss
Jangkauan medan magnet	Brg,z		± 25		Gauss
Resolusi			0.3		μT
Keakuratan arah	Komponen geomagnetik horisontal 30μT, 25°C		± 2.5		Dega
Jangkauan pengukuran dinamis			2.5		Gauss
Zero bias	Lingkungan non-magnetik		15		- Apa?
Barometer
Jangkauan pengukuran dinamis		300		1100	mbar
Zero bias			4.5		mbar
Antarmuka Komunikasi
Tingkat Baud	SPI satu arah			15	MHz
Tingkat Baud	Satu arah CAN			1	MHz
Frekuensi pengambilan sampel	SPI	2460	2460		Hz
Frekuensi pengambilan sampel	Bisa		200		Hz
Karakteristik Listrik
Tegangan		3.0	3.3	3.6	V
Konsumsi daya			1.5		W
Ripple	P-P			100	mV
Waktu penyelesaian	Dari 0V sampai 3.3V			80	ms
Karakteristik Struktural
Ukuran			474414		mm
Berat badan			50		g
Menggunakan Lingkungan
Suhu operasi		- 40		70	°C
Suhu penyimpanan		-45		75	°C
Getaran			20-2000Hz, 6,06g
Dampak			1000g, 0,5ms
Keandalan
MTBF			20000		h
Waktu kerja terus menerus			120		h

Catatan 1: Hitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu adalah ≤1°C/menit dan kisaran suhu adalah -40°C sampai +70°C
Catatan 2: Kondisi getaran adalah 6,06G, 20Hz-2000Hz

Gambar garis besar
