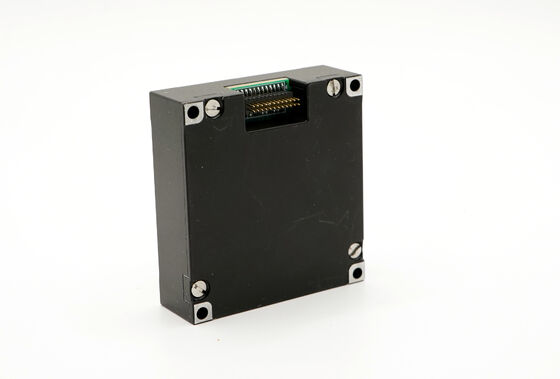

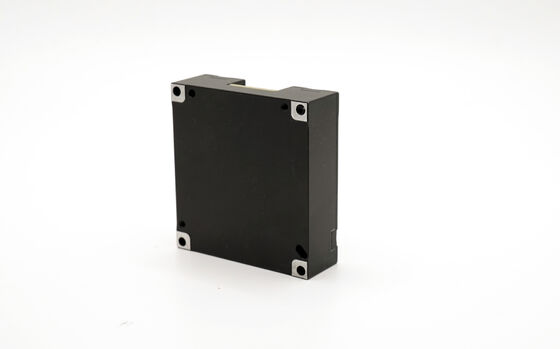

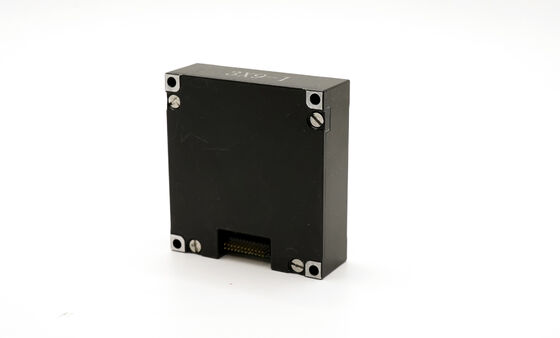

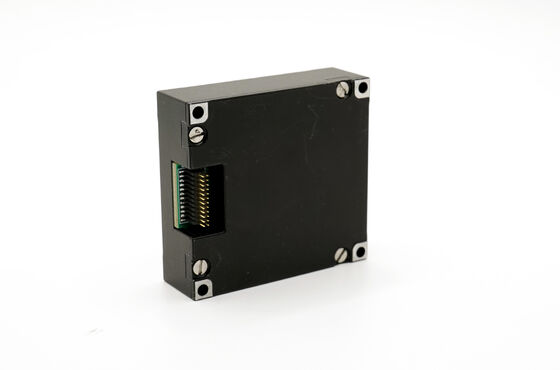

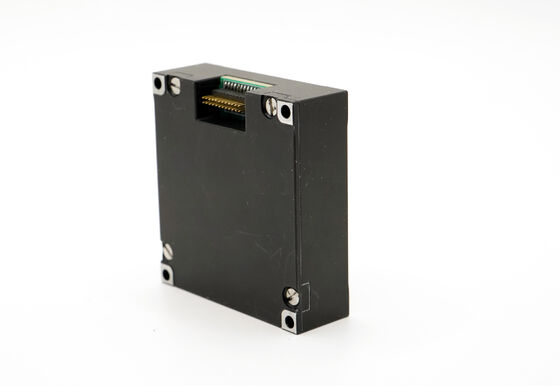

All-in-One 10-Axis Smart IMU dengan Integrated Sensor Fusion Algorithm

Name: All-in-One 10-Axis Smart IMU dengan Integrated Sensor Fusion Algorithm
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang Pengukuran:

3 °/jam

Rentang bias nol, sumbu Z:

±0,07°/dtk

Rentang bias nol, sumbu X dan sumbu Y:

±0,2°/dtk

Jalan acak sudut:

0,15°/ √jam

Kepadatan kebisingan:

0,001°/dtk/ √Hz

Bandwidth:

200Hz

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

Sensor IMU cerdas 10-sumbu

IMU dengan algoritma fusi sensor

modul gyro akselerometer terintegrasi

Deskripsi produk

All-in-One 10-Axis Smart IMU dengan Integrated Sensor Fusion Algorithm

IMU 16488HB adalah sistem pengukuran inersia lengkap yang menggabungkan gyroscope tiga sumbu, akselerometer, magnetometer, dan sensor tekanan.kesalahan keselarasan, dan faktor lainnya, memberikan pengukuran yang akurat dan dapat diandalkan untuk analisis dinamis dan statis, output data melalui SPI atau UART.

Spesifikasi Teknis

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Gyroscope	Jangkauan pengukuran dinamis			500	2000	°/s
	Stabilitas bias nol	Varian Allan, sumbu Z		0.8		°/jam
		Varian Allan, sumbu X dan Y		1.6		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu Z		3		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu X dan sumbu Y		6		°/jam
	Zero bias	Jangkauan bias nol, sumbu Z		± 0.07		°/s
		Jangkauan bias nol, sumbu X dan sumbu Y		± 0.2		°/s
		Perubahan bias nol dalam rentang suhu penuh, sumbu Z 1		± 0.02		°/s
		Perubahan Bias Nol atas Suhu, X dan Y sumbu 1		± 0.06		°/s
		Kemungkinan Ulang Mulai Berturut-turut, sumbu Z		0.002
		Repeatability awal berturut-turut, sumbu X dan sumbu Y		0.006
		Kebalikan start dari hari ke hari, sumbu Z		0.003		/s
		Mulai pengulangan hari demi hari, sumbu X dan sumbu Y		0.009		°/s
		Fefek percepatan linier pada bias		0.002		°/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan setelah getaran 2		0.002		°/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan selama getaran 2		0.002		°/s/g
	Faktor skala	Keakuratan faktor skala, sumbu Z		0.3		%
		Keakuratan Faktor Skala, sumbu X dan Y		0.6		%
		Nonlinearitas faktor skala, sumbu Z		0.01		% FS
		Nonlinearitas Skala Factor, sumbu X dan Y		0.02		% FS
	Jalan acak sudut			0.15		°/ √hr
	Kepadatan kebisingan			0.001		°/s/ √Hz
	Resolusi			3.052*10-7		/s/LSB
	Bandwidth			200		Hz
Akselerometer	Jangkauan pengukuran dinamis			16	200	g
	Stabilitas bias nol	Variansi Allan		0.06		mg
	Stabilitas bias nol	Rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan)		0.4		mg
	Zero bias	Jangkauan bias nol		2		mg
		Perubahan bias nol dalam seluruh kisaran suhu, nilai puncak ke puncak 1		4		mg
		Kemungkinan berulangnya start berturut-turut		0.5		mg
		Kemampuan mengulangi dimulai setiap hari		0.8		mg
		Koefisien suhu bias nol		0.05	0.1	mg/°C
Magnetometer	Jangkauan medan magnet	Brg, seksi		± 13		Gauss
	Jangkauan medan magnet	Brg,z		± 25		Gauss
	Resolusi			0.3		μT
	Keakuratan arah	Komponen geomagnetik horizontal 30 μT, 25 °C		± 2.5		Dega
	Jangkauan pengukuran dinamis			2.5		Gauss
	Zero bias	Lingkungan non-magnetik		15		- Apa?
Barometer	Jangkauan pengukuran dinamis		300		1100	mbar
Barometer	Zero bias			4.5		mbar
Antarmuka komunikasi	SPI satu arah	Tingkat Baud			15	MHz
	Satu arah C A N	Tingkat Baud			1	MHz
	Frekuensi pengambilan sampel	SPI		2460	2460	Hz
	Frekuensi pengambilan sampel	Bisa		200
Karakteristik listrik	Tegangan		3.0	3.3	3.6	V
	Konsumsi daya				1.5	W
	Ripple	P-P			100	mV
	Waktu penyelesaian	Dari 0 V sampai 3. 3 V			80	ms
Karakteristik struktural	Ukuran			474414		mm
Karakteristik struktural	Berat badan			50		g
Keandalan	MTBF			20000		h
Keandalan	Waktu kerja terus menerus			120		h
①: Hitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 °C/menit, dan kisaran suhu adalah -40 °C ~ + 70 °C ②: Kondisi getaran adalah 6,06 G, 20Hz ~ 2000Hz

Tabel 1. Indeks Produk 16488HB
