Adis16488 Inertial Sensor IMU untuk UAV dan Drone Stabilization System dengan Magnetometer

Name: Adis16488 Inertial Sensor IMU untuk UAV dan Drone Stabilization System dengan Magnetometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nama merek:	FIREPOWER
Nomor Model:	16488HB
Moq:	1
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran dinamis:

± 2000º/dtk

stabilitas bias nol:

3 °/jam

Jalan acak sudut:

0,15 °/ √jam

Akurasi faktor skala, sumbu Z:

0,3%

Bandwidth:

200Hz

Antarmuka komunikasi:

SPI/BISA

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

Adis16488 IMU dengan magnetometer

Sensor stabilisasi UAV IMU

sistem akselerometer gyrometer drone

Deskripsi produk

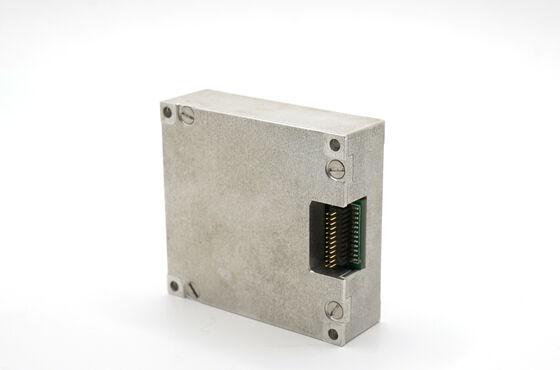

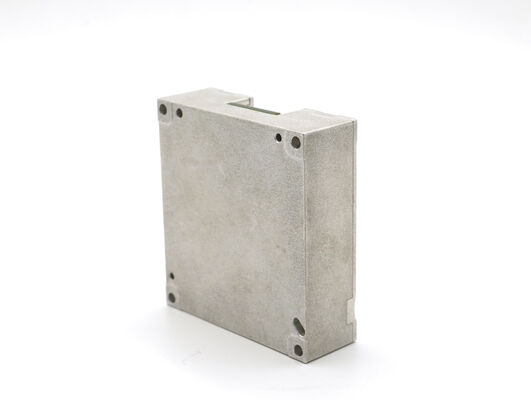

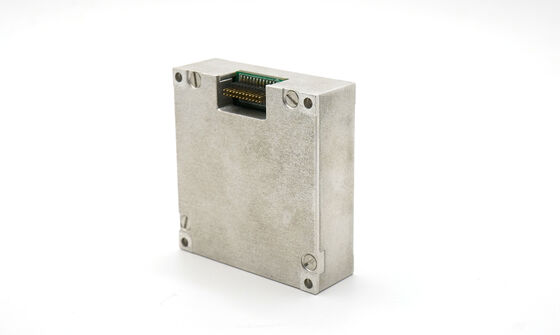

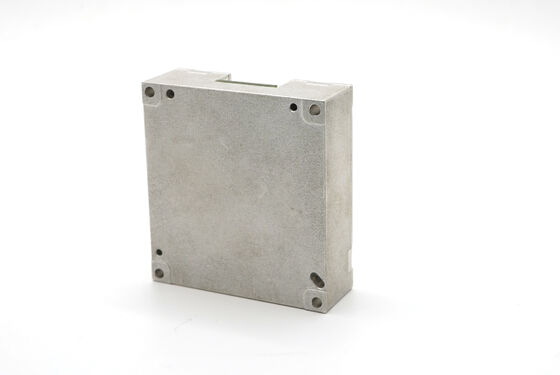

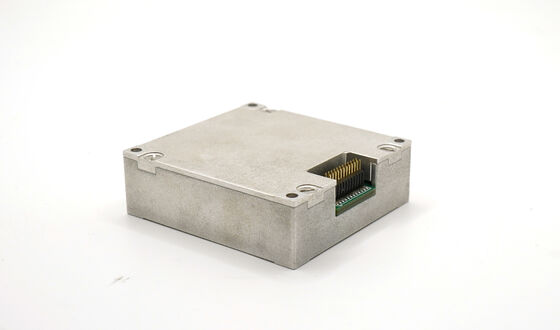

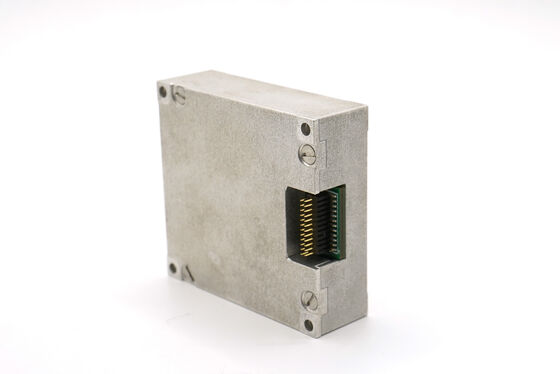

ADIS16488 Inertial Sensor IMU untuk UAV dan Drone Stabilization System dengan Magnetometer

Unit pengukuran inersia multi-degrees of freedom ADIS16488HB adalah sistem inersia lengkap yang menampilkan gyroscope tiga sumbu, akselerometer tiga sumbu, magnetometer tiga sumbu,dan sensor tekananIMU canggih ini mengukur kecepatan sudut tiga sumbu, akselerasi, medan magnet tiga sumbu, tekanan udara, dan parameter kritis lainnya.Unit output data kesalahan-kompensasi (termasuk kompensasi suhu, kompensasi sudut kesalahan pemasangan, dan kompensasi nonlinear) melalui protokol komunikasi SPI atau UART.

Spesifikasi Teknis

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Gyroscope	Jangkauan pengukuran dinamis			500	2000	°/s
	Stabilitas bias nol	Varian Allan, sumbu Z		0.8		°/jam
		Varian Allan, sumbu X dan Y		1.6		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu Z		3		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu X dan sumbu Y		6		°/jam
	Zero bias	Jangkauan bias nol, sumbu Z		± 0.07		°/s
		Jangkauan bias nol, sumbu X dan sumbu Y		± 0.2		°/s
		Perubahan bias nol dalam rentang suhu penuh, sumbu Z 1		± 0.02		°/s
		Perubahan Bias Nol atas Suhu, X dan Y sumbu 1		± 0.06		°/s
		Kemungkinan Ulang Mulai Berturut-turut, sumbu Z		0.002
		Repeatability awal berturut-turut, sumbu X dan sumbu Y		0.006
		Kebalikan start dari hari ke hari, sumbu Z		0.003		/s
		Mulai pengulangan hari demi hari, sumbu X dan sumbu Y		0.009		°/s
		Fefek percepatan linier pada bias		0.002		°/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan setelah getaran 2		0.002		°/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan selama getaran 2		0.002		°/s/g
	Faktor skala	Keakuratan faktor skala, sumbu Z		0.3		%
		Keakuratan Faktor Skala, sumbu X dan Y		0.6		%
		Nonlinearitas faktor skala, sumbu Z		0.01		% FS
		Nonlinearitas Skala Factor, sumbu X dan Y		0.02		% FS
	Jalan acak sudut			0.15		°/ √hr
	Kepadatan kebisingan			0.001		°/s/ √Hz
	Resolusi			3.052*10-7		/s/LSB
	Bandwidth			200		Hz
Akselerometer	Jangkauan pengukuran dinamis			16	200	g
	Stabilitas bias nol	Variansi Allan		0.06		mg
	Stabilitas bias nol	Rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan)		0.4		mg
	Zero bias	Jangkauan bias nol		2		mg
		Perubahan bias nol dalam seluruh kisaran suhu, nilai puncak ke puncak 1		4		mg
		Kemungkinan berulangnya start berturut-turut		0.5		mg
		Kemampuan mengulangi dimulai setiap hari		0.8		mg
		Koefisien suhu bias nol		0.05	0.1		mg/°C
Magnetometer	Jangkauan medan magnet	Brg, seksi		± 13		Gauss
	Jangkauan medan magnet	Brg,z		± 25		Gauss
	Resolusi			0.3		μT
	Keakuratan arah	Komponen geomagnetik horizontal 30 μT, 25 °C		± 2.5		Dega
	Jangkauan pengukuran dinamis			2.5		Gauss
	Zero bias	Lingkungan non-magnetik		15		- Apa?
Barometer	Jangkauan pengukuran dinamis	300		1100	mbar
Barometer	Zero bias			4.5		mbar
Antarmuka komunikasi	SPI satu arah	Tingkat Baud			15	MHz
	Satu arah C A N	Tingkat Baud			1	MHz
	Frekuensi pengambilan sampel	SPI		2460	2460	Hz
	Frekuensi pengambilan sampel	Bisa		200
Karakteristik listrik	Tegangan		3.0	3.3	3.6	V
	Konsumsi daya				1.5	W
	Ripple	P-P			100	mV
	Waktu penyelesaian	Dari 0 V sampai 3. 3 V			80	ms
Karakteristik struktural	Ukuran			474414		mm
Karakteristik struktural	Berat badan			50		g
Lingkungan penggunaan	Suhu operasi		- 40		70	°C
Lingkungan penggunaan	Suhu penyimpanan		-45		75	°C
Keandalan	MTBF			20000		h
Keandalan	Waktu kerja terus menerus			120		h
①: Hitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 °C/menit, dan kisaran suhu adalah -40 °C ~ + 70 °C ②: Kondisi getaran adalah 6,06 G, 20Hz ~ 2000Hz

Tabel 1. Indeks Produk 16488HB

Gambar garis besar
