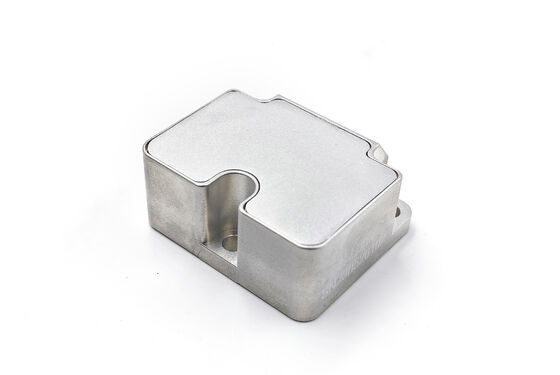

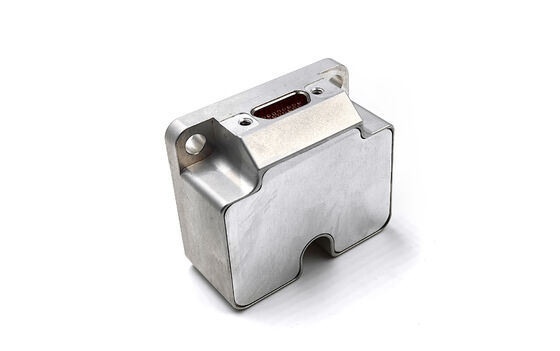

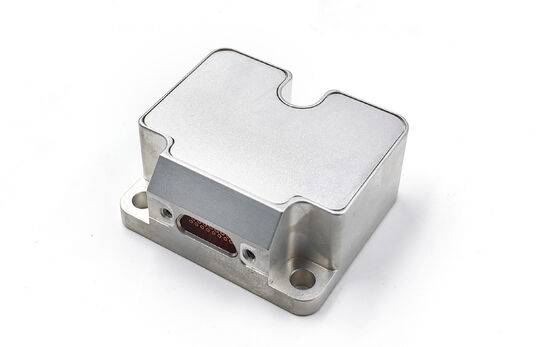

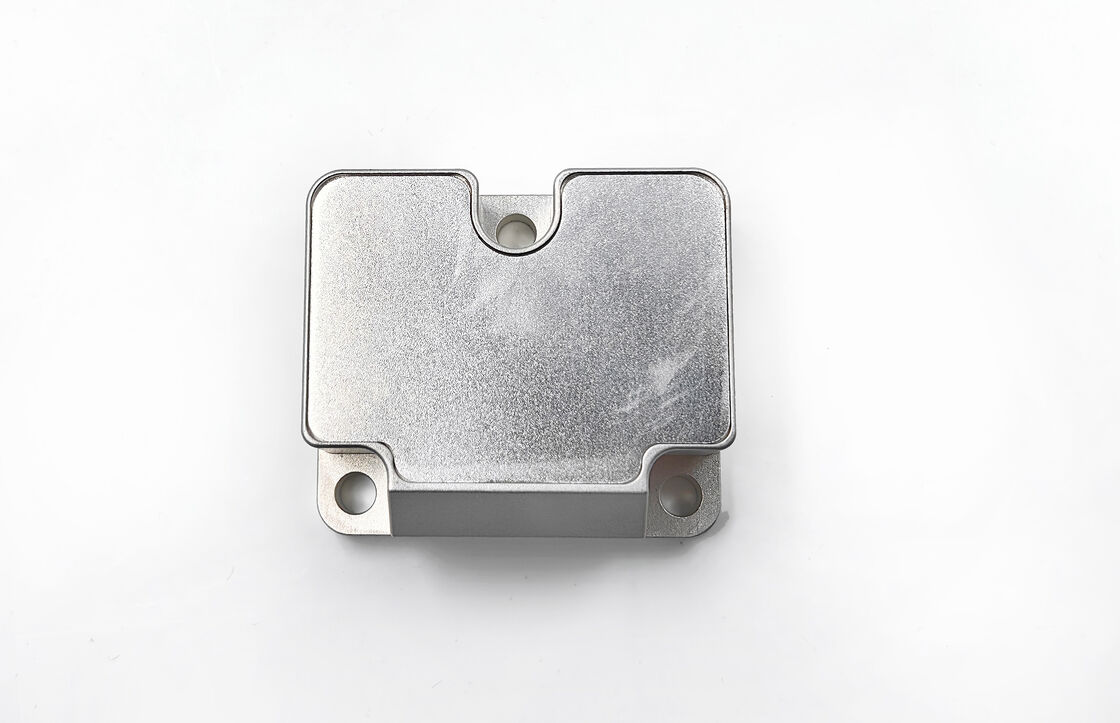

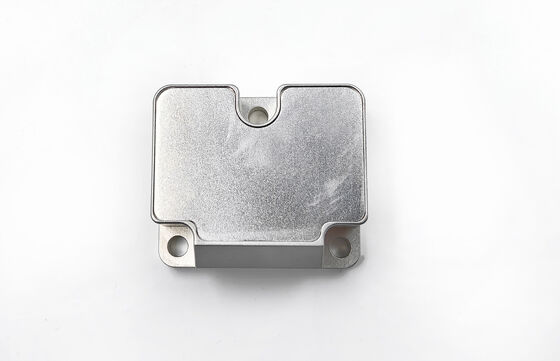

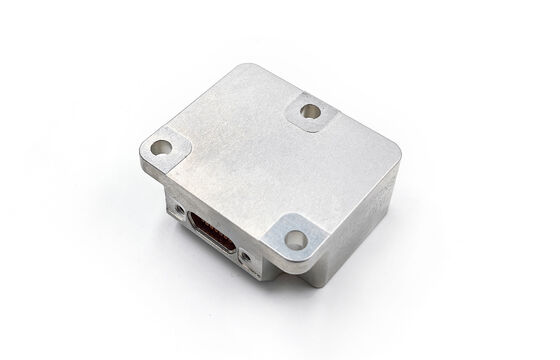

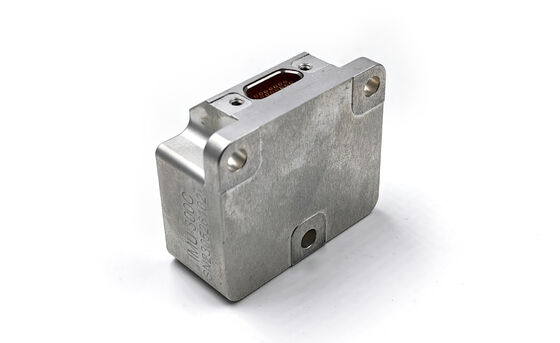

IMU MEMS Tingkat Navigasi dengan Giroskop Akselerometer 3 Axis

Nama merek:	FIREPOWER
Nomor Model:	IMU6-4
Moq:	1
Ketentuan Pembayaran:	L/C,T/T,Western Union
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Berat:

55 ± 5g

Rentang Pengukuran:

± 400 °/s

Instabilitas bias nol:

1°/jam

Jalan acak:

0,15。/√jam

Pengulangan tanpa bias:

10 °/jam

Sensitivitas akselerasi bias nol:

1°/jam/g

Nonlinier faktor skala:

300ppm

Bandwidth:

250hz

Kemasan rincian:

spons + karton

Menyediakan kemampuan:

500/bulan

Menyoroti:

sensor IMU kelas navigasi MEMS

3 sumbu akselerometer gyroscope

MEMS IMU dengan giroskop

Deskripsi produk

IMU MEMS Tingkat Navigasi dengan 3-Axis Accelerometer & Gyroscope

Komposisi dan Fungsi

Unit pengukuran inersia mengintegrasikan beberapa sensor presisi dan komponen pemrosesan:

Giroskop tiga sumbu untuk pengukuran kecepatan sudut
Akselerometer tiga sumbu untuk pengukuran akselerasi
Sensor sudut miring tiga sumbu (opsional)
Sensor suhu untuk kompensasi lingkungan
Papan pengolah sinyal dengan algoritma canggih
Struktur mekanik yang kuat
Suite perangkat lunak yang komprehensif

Sistem mengukur kecepatan sudut tiga sumbu, akselerasi, dan sudut miring pembawa, kemudian output data dikompensasi (termasuk kompensasi suhu, instalasi kompensasi kesalahan keselarasan,dan kompensasi nonlinear) melalui port serial RS-422 menggunakan protokol komunikasi standar.

Spesifikasi Teknis Giroskop

Parameter	Satuan	Kondisi pengujian	IMU6-4	IMU6-4A	IMU6-4B	IMU6-4C
Jangkauan pengukuran	°/s		± 400	± 400	± 400	± 2000
Instabilitas bias nol	°/jam	Variansi Allan	1	0.1	0.05	3
Stabilitas bias nol	°/jam	1s halus, RMS, suhu normal	10	5	1	20
Varian bias nol pada suhu penuh	°/jam	10s lancar, RMS, laju perubahan suhu 1 °C/menit	20	10	2	40
Perjalanan acak	./√h	Variansi Allan	0.15	0.05	0.02	0.3
Kemungkinan pengulangan tanpa bias	°/jam	Q = 6, suhu normal	10	5	1	20
Sensitivitas akselerasi bias nol	°/h/g	Uji pada ± 1 g	1	1	1	1
Resolusi	°/jam		2	1	0.5	5
Kebisingan output	°/s	Puncak (setengah puncak, STD * 3)	0.3	0.25	0.15	0.45
Nonlinearitas faktor skala	ppm	Suhu normal	300
Repeatability faktor skala	ppm	Q = 3, suhu normal	300
Kopling silang	%	Suhu normal	0.2
Bandwidth	Hz		250	250	150	250

Spesifikasi Teknis Akselerometer

Parameter	Satuan	Kondisi pengujian	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Jangkauan pengukuran	g		± 10	± 20	± 40
Stabilitas bias nol	mg	1s halus, RMS, suhu normal	0.1	0.2	0.3
Varian bias nol pada suhu penuh	mg	10s lancar, RMS, laju perubahan suhu 1 °C/menit	3	3	5
Kemungkinan pengulangan tanpa bias	mg	Q = 6, suhu normal	0.2	0.5	1
Resolusi	mg		0.1	0.1	0.1
Nonlinearitas faktor skala	ppm	Suhu normal	500
Repeatability faktor skala	ppm	Q = 3, suhu normal	500
Kopling silang	%	Suhu normal	0.2
Bandwidth	Hz		150
