IMU Accelerometer Gyro
Created with Pixso.

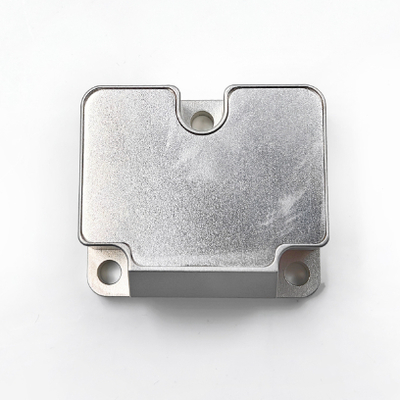

Unit Pengukuran Inersia Terintegrasi Giroskop Akselerometer Tiga Sumbu dengan Output RS422

Unit Pengukuran Inersia Terintegrasi Giroskop Akselerometer Tiga Sumbu dengan Output RS422

Nama merek: Firepower
Nomor Model: IMU6-1
Moq: 1
harga: 2000$
Ketentuan Pembayaran: L/C,D/A,D/P,T/T,Western Union
Kemampuan Penyediaan: 500/month
Informasi Rinci
Place of Origin:
China
rentang pengukuran gyro:
±400°/dtk
In-Run Bias Stability:
0.3°/h
Angular Random Walk:
0.15º/√h
Bias repeatability (1σ ):
1°/h
Scale Factor Non-Linearity(1σ ):
150ppm
3 dB Bandwidth:
250Hz
Accelerometer bias stability:
0.02mg
Weight:
55g
Kemasan rincian:
Kotak+spons
Supply Ability:
500/month
Menyoroti:

Giroskop Tiga Sumbu Unit Pengukuran Inersia

,

Giroskop Tiga Sumbu Terintegrasi Akselerometer

,

Giroskop Tiga Sumbu Output RS422

Deskripsi produk

Unit Pengukuran Inersia Terintegrasi dengan Output RS422


  • Deskripsi Produk

IMU6Unit Pengukuran Inersia MEMS adalah modul sensor berkinerja tinggi yang mengintegrasikangyroscope tiga sumbu,akselerometer tiga sumbu,sensor sudut kecenderungan tiga sumbu,sensor suhu,Papan pengolah sinyal,struktur mekanik, dan yang sesuaiperangkat lunak tertanamHal ini dirancang untuk mengukur secara akuratkecepatan sudut tiga sumbu,akselerasi linier, dansudut kemiringandari platform bergerak atau pembawa dalam waktu nyata.

Untuk memastikan akurasi pengukuran dan stabilitas sistem, IMU6 melakukanKompensasi kesalahan, termasuk:

  • Kompensasi suhu

  • Koreksi sudut kesalahan penyelarasan instalasi

  • Koreksi nonlinearitas

  • Dan peningkatan algoritma lainnya

Semua data yang dikompensasi dan diproses termasuk kecepatan sudut, akselerasi, dan kemiringan ditransmisikan melalui kecepatan tinggiRS-422 antarmuka serialmengikuti standar dan user-configurableprotokol komunikasiHal ini memungkinkan integrasi yang mulus dengan berbagai sistem navigasi, panduan, dan kontrol.

Denganukuran kompak,konstruksi yang kokoh, dankemampuan adaptasi lingkungan yang sangat baik, IMU6 sangat cocok untuk aplikasi yang menuntut seperti:

  • Kendaraan udara dan darat tak berawak (UAV/UGV)

  • Robotika dan platform otonom

  • Sistem kontrol gerak industri

  • Tugas pemetaan, survei, dan penentuan sikap

  • Parameter teknis

Spesifikasi Giroskop

Parameter

Satuan

IMU6-1

IMU6-1A

IMU6-1B

IMU6-1C

Jangkauan pengukuran (bisa disesuaikan)

°/s

± 400

± 400

± 400

± 2000

Stabilitas Bias In-Run ((@ Varian Allan)



°/jam

0.3

0.1

0. 05

1

Stabilitas bias @10s

(10s halus, 1σ, suhu kamar)

°/jam

3

1

0.5

6

Stabilitas bias pada suhu penuh

°/jam

10

3

2

18

Angular Random Walk

°/√h

0.15

0.1

0.02

0.3

Bias pengulangan

(1σ)

°/jam

1

0.5

0.3

2

Bisebagai sensitivitas percepatan

°/h/g

1

1

1

2

Skala Factor Non-Linearity ((1σ)

ppm

150

150

150

300

Repeatability Scale Factor (1σ)

ppm

20

20

20

100

Kesalahan keselarasan

°

± 0.05

± 0.05

± 0.05

± 0.05

3 dB Bandwidth

Hz

250

200

150

250


AkselerometerIndikator teknis

Parameter

Satuan

IMU6-1y-1

IMU6-1y-2

IMU6-1y-3

IMU6-1y-4

Jangkauan pengukuran (bisa disesuaikan)

g

± 10

± 30

± 50

± 80

Stabilitas Bias di Run (Allan Variance @ 25 °C)

mg

0.02

0.05

0.1

0.2

Stabilitas bias @10s

mg

0.05

0.2

0.5

1

Stabilitas bias pada suhu penuh

mg

1

3

5

15

Angular Random Walk

m/s/√h

0.001

0.002

0.005

0.01

Bias repeatability ((1σ)

mg

0.1

0.5

1

2

Repeatability Scale Factor (1σ)

ppm

200

200

200

200

Skala Factor Non-Linearity ((1σ)

ppm

50

100

200

300

Kesalahan keselarasan

°

± 0.05

± 0.05

± 0.05

± 0.05

3 dB Bandwidth

Hz

100

100

100

100


 Spesifikasi sudut miring (tidak dikonfigurasi secara default, opsional)

Parameter

Satuan

IMU6-1y-x

Jangkauan pengukuran (bisa disesuaikan)

g

± 1.7

Bstabilitas (penghalusan 1s)

mg

0.5

Perjalanan acak

m/s/√h

0.08

Skala faktor non-linearitas

ppm

100


Karakteristik Listrik

Parameter

Satuan

IMU6-1y-x

Tegangan

V

5

Konsumsi daya

W

2

Ripple

mV

100


Kemampuan Beradaptasi dengan Lingkungan

Parameter

Satuan

IMU6-1y-x

Suhu operasi

°C

-45 ~ 85

Suhu penyimpanan

°C

-55 ~ 105

Getaran

...

10~2000Hz,6.06g

Dampak

...

1000 g,0.1ms

Berat badan

g

55±5

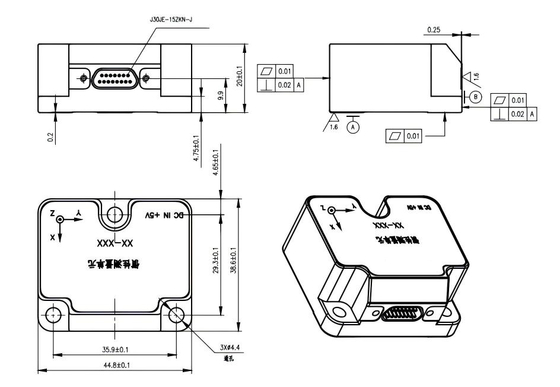

  • Struktur garis besar

Unit Pengukuran Inersia Terintegrasi Giroskop Akselerometer Tiga Sumbu dengan Output RS422 0
