ADIS16488 IMU10DOF MEMS Inertial Measurement Unit dengan built-in 3-Axis Gyro, Accel, Mag & Pressure sensor

Name: ADIS16488 IMU10DOF MEMS Inertial Measurement Unit dengan built-in 3-Axis Gyro, Accel, Mag & Pressure sensor
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	16488HA
Moq:	1
harga:	2000$
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union
Kemampuan Penyediaan:	500/month

Informasi Rinci

Deskripsi produk

Informasi Rinci

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Menyoroti:

ADIS16488 IMU

Mag & Sensor Tekanan IMU

Deskripsi produk

ADIS16488 IMU 10DOF Unit Pengukuran Inersia MEMS dengan Giroskop 3-Sumbu, Akselerometer, Sensor Magnetik & Tekanan Built-in

Deskripsi Produk

Unit Pengukuran Inersia (IMU) 16488HA mewakili solusi penginderaan inersia mutakhir, mengintegrasikan giroskop tiga sumbu dan akselerometer tiga sumbu ke dalam sistem terpadu berkinerja tinggi. Direkayasa untuk mengukur secara tepat kecepatan sudut tiga dimensi, percepatan linier, dan parameter dinamis turunan dari sebuah pembawa, IMU ini memanfaatkan algoritma mitigasi kesalahan canggih untuk memberikan akurasi penting misi di berbagai skenario operasional yang menantang.

Sorotan teknis utama meliputi:

Arsitektur Penginderaan Holistik: Pengambilan simultan laju sudut 3D (melalui giroskop MEMS) dan percepatan (melalui akselerometer MEMS), membentuk tulang punggung sistem pelacakan gerakan untuk lingkungan statis dan dinamis.
Kalibrasi Kesalahan Multifaset: Menerapkan serangkaian kompensasi cerdas—termasuk koreksi drift suhu, kalibrasi ketidaksejajaran pemasangan, perbaikan non-linearitas, dan mitigasi kesalahan lintas sumbu—untuk menghilangkan kesalahan sistematis di sumbernya.
Antarmuka Digital Standar: Mengirimkan aliran data yang dikompensasi sepenuhnya melalui protokol SPI standar industri, memungkinkan integrasi yang mulus dengan pengontrol host sambil memastikan respons waktu nyata (<50ms) dan pertukaran data latensi rendah.

Dirancang untuk aplikasi yang membutuhkan akurasi gerakan tanpa kompromi—mulai dari sistem navigasi otonom hingga robotika industri presisi tinggi—16488HA menyeimbangkan miniaturisasi perangkat keras dengan kinerja yang kuat. Rentang suhu pengoperasiannya -40°C hingga +85°C, dikombinasikan dengan perlindungan lingkungan IP67, membuatnya cocok untuk penerapan di lingkungan yang keras, sementara stabilitas bias 0,5°/jam memastikan kesalahan kumulatif tetap dapat diabaikan bahkan selama siklus operasional yang berkepanjangan.

Parameter Teknis

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Gyroskop	Rentang pengukuran dinamis			±450		º/s
	Ketidakstabilan bias nol	Varians Allan, lebih baik dari		0.3		º/h
	Stabilitas bias nol	10s halus, RMS, lebih baik dari		3		º/h
	Bias nol dalam rentang suhu penuh	-40 ℃ ~ 85 ℃, 10 s halus, rms		20		º/h
	Jalan acak	1σ		0.15		º/√h
	Pengulangan bias nol	1σ		5		º/h
	Pengulangan faktor skala	1σ		100		ppm
	Non-linearitas faktor skala	1σ		100		ppm
	Lebar pita (-3dB)			250		Hz
	Kopling silang			0.1		%
	Resolusi			2		º/h
	Sensitivitas percepatan			2		°/h/g
Akselerometer	Rentang pengukuran dinamis			±20		g
	Stabilitas bias nol	Varians Allan		0.07		mg

	Bias nol dalam rentang suhu penuh	-40 ℃ ~ 85 ℃, 10 s halus, rms		3		mg
	Stabilitas bias nol	10s halus, RMS, lebih baik dari		0.25		mg
	Jalan acak	1σ		0.029		m/s/√h
	Pengulangan bias nol	1σ		0.5		mg
	Pengulangan faktor skala	1σ		500		ppm
	Non-linearitas faktor skala	FS=20g		500		ppm
	Lebar pita (-3dB)			250		Hz
	Kopling silang			0.1		%
Komunikasi Antarmuka	SPI 1 arah	Masukkan frekuensi jam		8	15	MHz
Karakteristik listrik	Tegangan	Arus searah		3.3		V
	Konsumsi daya			1.5	1.5	W
	Riak	P-P		48±2	100	mV
Gunakan lingkungan	Suhu pengoperasian		-45		85	℃
Gunakan lingkungan	Suhu penyimpanan		-55		85	℃

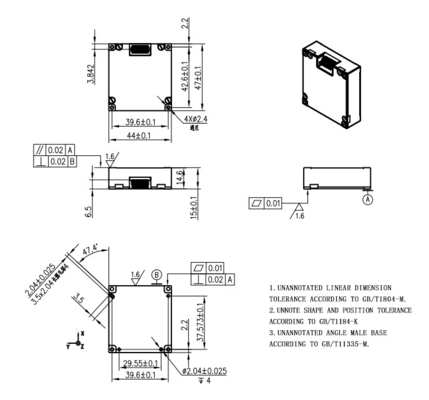

Struktur Garis Besar

ADIS16488 IMU10DOF MEMS Inertial Measurement Unit dengan built-in 3-Axis Gyro, Accel, Mag & Pressure sensor 0

ADIS16488 IMU10DOF MEMS Inertial Measurement Unit dengan built-in 3-Axis Gyro, Accel, Mag & Pressure sensor 1

ADIS16488 IMU10DOF MEMS Inertial Measurement Unit dengan built-in 3-Axis Gyro, Accel, Mag & Pressure sensor 2
