Modul IMU MEMS Unit Pengukuran Inersia 10 DOF Ringkas Pengganti ADIS16488

Modul IMU MEMS Unit Pengukuran Inersia 10 DOF Ringkas Pengganti ADIS16488

Nama merek:	Firepower
Nomor Model:	16488ha
Moq:	1
harga:	2000$
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Rentang pengukuran:

±450°/detik

Ketidakstabilan Bias:

0,3°/jam

Jalan acak:

0,15º/√H

Pengulangan tanpa bias:

5°/jam

Lebar pita (-3dB):

250hz

jangkauan akselerometer:

Stabilitas Bias Akselerometer:

0,07mg

Konsumsi Daya:

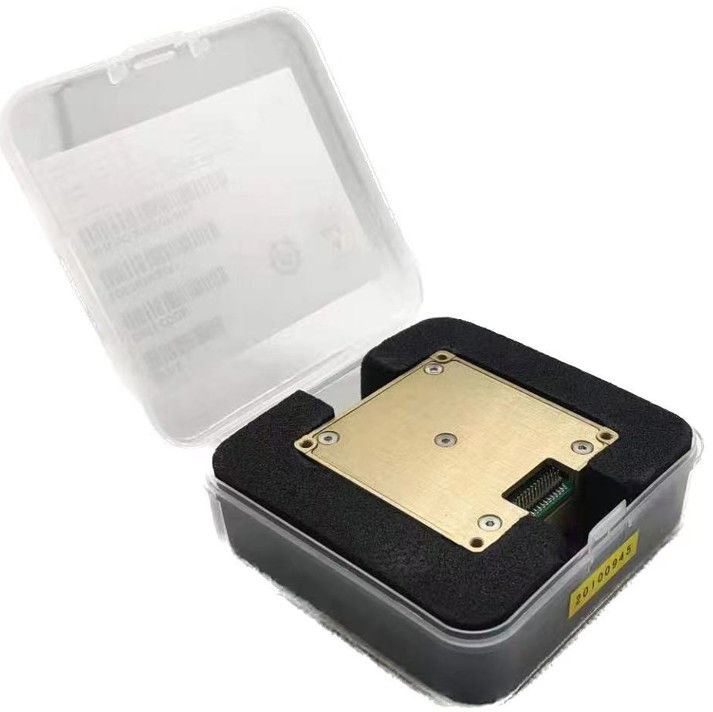

Kemasan rincian:

Kotak+spons

Menyediakan kemampuan:

500/bulan

Menyoroti:

Modul IMU 10 DOF

Modul IMU Ringkas

Modul IMU Pengganti ADIS16488

Deskripsi produk

Pengganti Modul IMU Unit Pengukuran Inersia MEMS 10 DOF Kompak ADIS16488

Spesifikasi Utama

Atribut	Nilai
Rentang pengukuran	±450°/s
Ketidakstabilan bias	0.3°/j
Jalan acak	0.15º/√h
Pengulangan bias nol	5°/j
Bandwidth (-3dB)	250Hz
Rentang Akselerometer	±20g
Stabilitas bias akselerometer	0.07mg
Konsumsi daya	1.5W

Unit Pengukuran Inersia (IMU) 16488HA adalah sistem penginderaan inersia terintegrasi penuh yang menggabungkan giroskop tiga sumbu dan akselerometer tiga sumbu dalam modul yang ringkas. Ia secara akurat mengukur kecepatan sudut tiga sumbu dan percepatan linier dari platform host.

Kompensasi Kesalahan Tingkat Lanjut

Kompensasi suhu
Koreksi kesalahan pemasangan
Koreksi nonlinieritas

Setelah kompensasi, unit mengeluarkan data inersia presisi tinggi melalui antarmuka digital SPI, mengikuti protokol komunikasi standar. Hal ini membuat IMU 16488HA sangat cocok untuk aplikasi tertanam yang memerlukan penginderaan gerakan yang andal dan stabil di lingkungan yang dinamis.

Spesifikasi Teknis

Parameter	Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Giroskop
Rentang pengukuran dinamis				±450	º/s
Ketidakstabilan bias nol	Varians Allan, lebih baik dari		0.3		º/j
Stabilitas bias nol	10s halus, RMS, lebih baik dari		3		º/j
Bias nol dalam rentang suhu penuh	-40 ℃ ~ 85 ℃, 10 s halus, rms		20		º/j
Jalan acak	1σ		0.15		º/√h
Pengulangan bias nol	1σ		5		º/j
Pengulangan faktor skala	1σ		100		ppm
Nonlinieritas faktor skala	1σ		100		ppm
Bandwidth (-3dB)			250		Hz
Kopling silang			0.1		%
Resolusi			2		º/j
Sensitivitas percepatan			2		°/j/g
Akselerometer
Rentang pengukuran dinamis				±20	g
Stabilitas bias nol	Varians Allan		0.07		mg
Bias nol dalam rentang suhu penuh	-40 ℃ ~ 85 ℃, 10 s halus, rms		3		mg
Stabilitas bias nol	10s halus, RMS, lebih baik dari		0.25		mg
Jalan acak	1σ		0.029		m/s/√h
Pengulangan bias nol	1σ		0.5		mg
Pengulangan faktor skala	1σ		500		ppm
Nonlinieritas faktor skala	FS=20g		500		ppm
Bandwidth (-3dB)			250		Hz
Kopling silang			0.1		%
Antarmuka Komunikasi
SPI 1 arah	Masukkan frekuensi clock		8	15	MHz
Karakteristik listrik
Tegangan	Arus searah		3.3		V
Konsumsi daya			1.5	1.5	W
Riak	P-P		48±2	100	mV
Gunakan lingkungan
Suhu pengoperasian		-45		85	℃
Suhu penyimpanan		-55		85	℃

Struktur Garis Besar

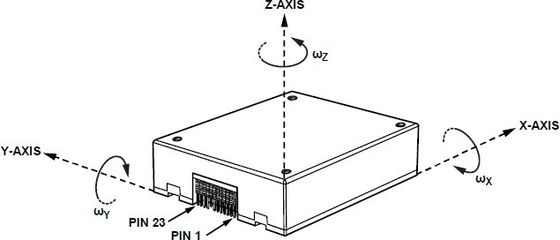

Tampak depan modul IMU 16488HA

Tampak samping modul IMU 16488HA

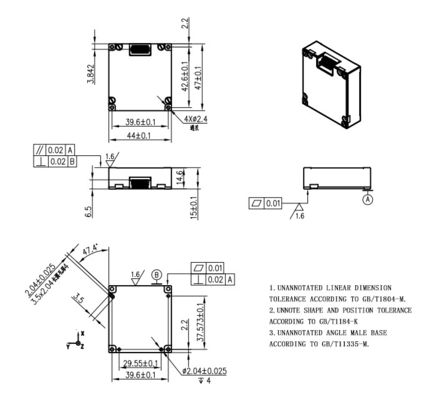

Gambar dimensi modul IMU 16488HA
