Sensor Pengganti Adis16488 Sensor Unit Pengukuran Inersia Mems Imu Accelerometer Gyro

Sensor Pengganti Adis16488 Sensor Unit Pengukuran Inersia Mems Imu Accelerometer Gyro

Nama merek:	FIREPOWER
Nomor Model:	16488ha

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

Rentang pengukuran dinamis gyro:

±450°/detik

Stabilitas Zero-Bias (@ Allan Varian):

≤0.3 °/jam

Stabilitas bias nol (10s halus):

≤3 °/jam

Jalan acak sudut:

≤0.15 °/jam

Nonlinier faktor skala:

100ppm

Rentang Akurasi:

Stabilitas ACC Zero-Bias (Allan Variance @ 25 ℃):

0,07mg

Kesalahan nol bias pada kisaran suhu penuh:

1.5mg

Antarmuka komunikasi:

SPI 1 arah

Tegangan:

Menyoroti:

Sensor Unit Pengukuran Inersia MEMS

Akselerometer Giroskop IMU

Sensor pengganti Memes

Deskripsi produk

Sensor Pengganti ADIS16488 Unit Pengukuran Inersia (IMU) MEMS Giroskop Akselerometer

Spesifikasi Utama

Atribut	Nilai
Rentang pengukuran dinamis giroskop	±450°/s
Stabilitas bias nol (@ varians Allan)	≤0.3 °/j
Stabilitas bias nol (halus 10s)	≤3°/j
Jalan acak sudut	≤0.15 °/j
Nonlinearitas faktor skala	100ppm
Rentang akselerasi	±20g
Stabilitas bias nol akselerasi (Varian Allan @ 25 ℃)	0.07mg
Kesalahan bias nol pada rentang suhu penuh	1.5mg
Antarmuka Komunikasi	SPI 1 arah
Tegangan	3.3V

Unit pengukuran inersia ADIS16488HA adalah sistem inersia lengkap yang menampilkan giroskop tiga sumbu dan akselerometer tiga sumbu bawaan. IMU berkinerja tinggi ini mengukur laju sudut tiga sumbu, percepatan, dan parameter penting lainnya dari pembawa. Unit mengeluarkan data yang dikompensasi kesalahan (termasuk kompensasi suhu, kompensasi sudut ketidaksejajaran pemasangan, dan kompensasi nonlinier) melalui SPI sesuai dengan protokol komunikasi.

Parameter Teknis Rinci

Spesifikasi Giroskop

Parameter	Kondisi pengujian	Nilai tipikal	Nilai maksimum	Satuan
Rentang pengukuran dinamis			±450	º/s
Ketidakstabilan bias nol	Varian Allan, lebih baik dari	0.3		º/j
Stabilitas bias nol	Halus 10s, RMS, lebih baik dari	3		º/j
Bias nol dalam rentang suhu penuh	-40 ℃ ~ 85 ℃, halus 10 s, rms	20		º/j
Jalan acak	1σ	0.15		º/√h
Pengulangan bias nol	1σ	5		º/j
Pengulangan faktor skala	1σ	100		ppm
Nonlinearitas faktor skala	1σ	100		ppm
Lebar pita (-3dB)		250		Hz
Kopling silang		0.1		%
Resolusi		2		º/j
Sensitivitas percepatan		2		°/j/g

Spesifikasi Akselerometer

Parameter	Kondisi pengujian	Nilai tipikal	Nilai maksimum	Satuan
Rentang pengukuran dinamis			±20	g
Stabilitas bias nol	Varian Allan	0.07		mg
Bias nol dalam rentang suhu penuh	-40 ℃ ~ 85 ℃, halus 10 s, rms	3		mg
Stabilitas bias nol	Halus 10s, RMS, lebih baik dari	0.25		mg
Jalan acak	1σ	0.029		m/s/√h
Pengulangan bias nol	1σ	0.5		mg
Pengulangan faktor skala	1σ	500		ppm
Nonlinearitas faktor skala	FS=20g	500		ppm
Lebar pita (-3dB)		250		Hz
Kopling silang		0.1		%

Antarmuka Komunikasi

SPI 1 arah	Masukkan frekuensi clock		8	15	MHz

Karakteristik Listrik

Parameter	Kondisi pengujian	Nilai tipikal	Nilai maksimum	Satuan
Tegangan	Arus searah	3.3		V
Konsumsi daya		1.5	1.5	W
Riak	P-P	48±2	100	mV

Gunakan Lingkungan

Parameter	Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Suhu pengoperasian		-45		85	℃
Suhu penyimpanan		-55		85	℃

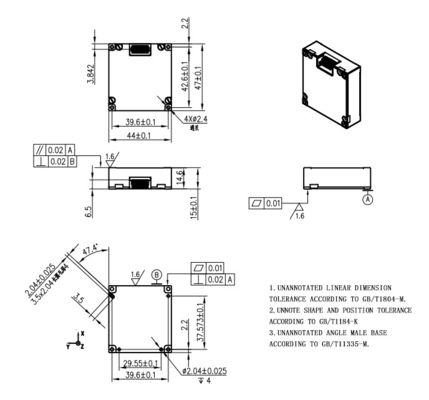

Gambar dan dimensi garis besar Sensor IMU ADIS16488
