IMU Accelerometer Gyro
Created with Pixso.

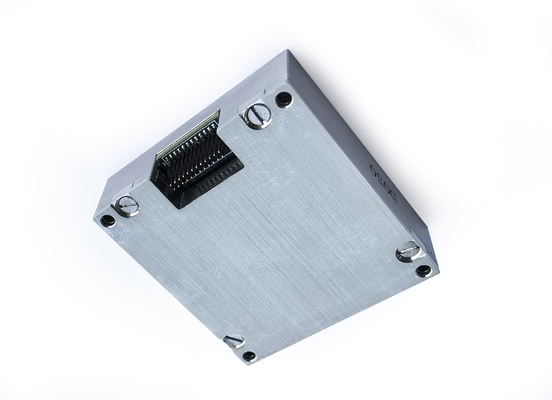

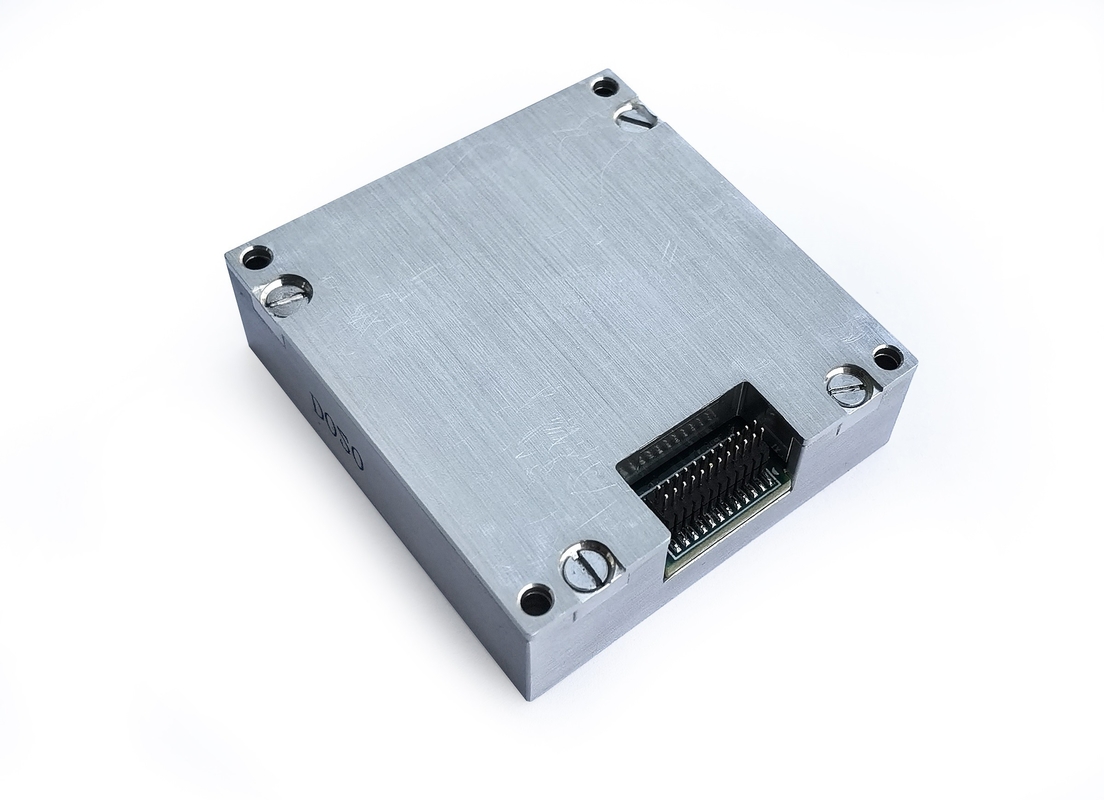

Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit

Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit

Nama merek: Firepower
Nomor Model: 16488ha
Moq: 1
harga: Dapat dinegosiasikan
Ketentuan Pembayaran: L/C,T/T
Kemampuan Penyediaan: 500/bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE
Kisaran gyro:
±500°/dtk
gyro Stabilitas bias nol:
0,3°/jam
Jalan acak:
0,15°/√jam
Rentang Akurasi:
±20g
Stabilitas Bias Nol Acc:
2 minggu
Antarmuka komunikasi:
SPI 1 arah
Lebar pita (-3dB):
250hz
Konsumsi Daya:
1W
Kemasan rincian:
spons/kotak
Menyediakan kemampuan:
500/bulan
Menyoroti:

Stim300 penggantian IMU

,

Unit Pengukuran Inersia IMU Berkinerja Tinggi

,

6 Axis Sensor IMU

Deskripsi produk

Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit


Deskripsi Produk


    Peraturan16488HA Inertial measurement unit adalah sistem inertial lengkap dengan built-in gyroscope tiga sumbu dan akselerometer tiga sumbu, yang digunakan untuk mengukur kecepatan sudut tiga sumbu,akselerasi dan parameter lain dari pembawa, dan keluarkan data setelah kompensasi kesalahan (termasuk kompensasi suhu, kompensasi sudut penyimpangan instalasi, kompensasi nonlinear, dll.) melalui SPI sesuai dengan protokol komunikasi.


Parameter Utama


Parameter Kondisi pengujian Nilai minimum Nilai tipikal Nilai maksimum Satuan
Gyroscope Jangkauan pengukuran dinamis

± 500
o/s
Bias tidak stabil Allan varians, lebih baik dari
0.3
o/h
Stabilitas bias 1s halus, RMS, lebih baik dari
10
o/h
Bias dalam kisaran suhu penuh -40 °C ~ 85 °C, 10 s perataan, RMS
0.005
o/s
Perjalanan acak 1b
0.15
o/√h
Kemampuan untuk mengulangi bias 1b
10
o/h
Kebisingan output Tidak ada penyaringan, RMS
0.05
o/s
Repeatability faktor skala 1b
0.01
%
Nonlinearitas faktor skala 1b
0.01
%
Faktor skala FS=450 o/s, 32bit
2621440
LSB/°/detik
Bandwidth (-3dB)

250
Hz
Kopling silang

0.1
%
Sensitivitas percepatan

1
°/h/g
Efek peregangan getaran

0.5
°/h/g2
Frekuensi resonansi

12k
Hz
Akselerometer Jangkauan pengukuran dinamis

± 20
g
Stabilitas bias Variansi Allan
2
Ug
Bias dalam kisaran suhu penuh -40 °C ~ 85 °C, 10 s perataan, RMS
1
mg
Perjalanan acak 1b
0.029
m/s/√h
Kemampuan untuk mengulangi bias 1b
5
mg
Kebisingan output Tidak ada penyaringan, RMS
0.5
mg
Repeatability faktor skala 1b
0.1
%
Nonlinearitas faktor skala FS = 20g
0.1
% FS
Faktor skala ± 20, 32 bit
65536000
g/LSB
Bandwidth (-3dB)

250
Hz
Kopling silang

0.1
%
Suhu Faktor skala

0.0125
°C/LSB
Antarmuka komunikasi SPI satu arah Masukkan frekuensi jam
8 15 MHz
Karakteristik listrik Tegangan Listrik terus menerus
3.3 ± 10%
V
Konsumsi daya

1 1.5 W
Ripple P-P
48 ± 2 100 mV
Lingkungan penggunaan Suhu operasi Skalable - 40
85 oC
Suhu penyimpanan
-55
85 oC
Getaran

10~2000Hz,6.06g

Dampak

1000 g,0.1ms


Gambar garis besar


Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit 0


Bidang Aplikasi Utama


Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit 1



Pengemasan & Pengiriman


Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit 2


Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit 3

Stim300 Penggantian 6 Axis Sensor IMU Inertial Measurement Unit 4
