IMU Accelerometer Gyro
Created with Pixso.

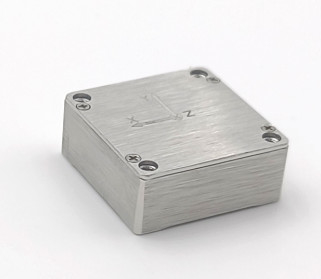

Low Drift Inertial Measurement Unit Sensor untuk Dam Monitoring

Low Drift Inertial Measurement Unit Sensor untuk Dam Monitoring

Nama merek: Firepower
Nomor Model: GI200F-A0
Moq: 1
harga: Dapat dinegosiasikan
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 1000/Bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE
Nama Produk:
Akselerometer Giroskop IMU
Lingkup Gryo:
500 derajat/detik
Varian Gryo Allan:
2deg/jam
Varian accelerometer allan:
0,1mg
Lingkup akselerometer:
16G
Antarmuka komunikasi:
1 saluran SPI/UART
Akurasi faktor skala Gryo:
0,3%
Tegangan catu daya:
3.3V
Kemasan rincian:
spons/kotak
Menyediakan kemampuan:
1000/Bulan
Menyoroti:

Sensor Unit Pengukuran Inersia Berkinerja Tinggi

,

Sensor Unit Pengukuran Inersia Mengemudi Cerdas

,

Sensor Unit Pengukuran Inersia UAV

Deskripsi produk

Drift RendahSensor Unit Pengukuran Inersia


Deskripsi Produk


GI200F-A0-IMU adalah unit pengukuran inersia (IMU) berdasarkan teknologi micromachining (MEMS), dengan gyroscope MEMS berkinerja tinggi dan akselerometer MEMS yang terintegrasi,menghasilkan 3 kecepatan sudut dan 3 percepatan.



Fungsi Utama

  1. Giroskop digital tiga sumbu:
    1. ± 500o/s rentang pengukuran dinamis;
    2. Stabilitas bias nol: 10 °/H (GJB, 10 s), 2,0 °/H (ALLAN);
  2. Akselerometer digital triaxial:
    1. ± 16g rentang pengukuran dinamis;
    2. Stabilitas bias nol: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN);
  3. Keandalan tinggi: MTBF > 20000h;
  4. Keakuratan yang dijamin dalam kisaran suhu penuh (-40 °C ~ 70 °C): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
  5. Cocok untuk bekerja di bawah kondisi getaran yang kuat;
  6. Interface 1 saluran SPI, 1 saluran UART.


Indeks Kinerja


Parameter Kondisi pengujian Nilai minimum Nilai tipikal Nilai maksimum Satuan
Gyroscope Jangkauan pengukuran dinamis

500 o/s
Stabilitas bias nol Variansi Allan
2   o/h
Rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan)
10   o/h
Zero bias Jangkauan bias nol
± 0.5   o/s
Variasi bias nol pada rentang suhu penuh1
± 0.5   o/s
Faktor skala Keakuratan faktor skala
0.3   %
Nonlinearitas faktor skala
0.02   % FS
Bandwidth     200   Hz
Akselerometer Jangkauan pengukuran dinamis
16   g
Stabilitas bias nol Variansi Allan
0.1   mg
Rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan)
0.5   mg
Zero bias Jangkauan bias nol
2   mg
Perubahan bias nol dalam rentang suhu penuh, nilai puncak ke puncak1
2   mg
Faktor skala Keakuratan faktor skala
0.3   %
Nonlinearitas faktor skala
0.02   % FS
Bandwidth     200   Hz
Antarmuka komunikasi SPI 1-saluran Tingkat Baud

15 MHz
UART Tingkat Baud
230.4   Kbps
Frekuensi pengambilan sampel SPI
1000   Hz
UART   200 1000 Hz
Karakteristik listrik Tegangan
3.3   V
Konsumsi daya

1 W
Ripple P-P     100 mV
Karakteristik struktural Ukuran
24×24×10   mm
Berat badan     10   g
Lingkungan penggunaan Suhu operasi   - 40
70 °C
Suhu penyimpanan   -45
85 °C
Getaran
20~2000Hz,6.06g
Dampak     1000 g,0.5ms
Keandalan MTBF
20000   h
Waktu kerja terus menerus     120   h
1: Hitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 °C/menit, dan kisaran suhu adalah -40 °C ~ + 70 °C;


Antarmuka listrik


Low Drift Inertial Measurement Unit Sensor untuk Dam Monitoring 0



Struktur Produk


Low Drift Inertial Measurement Unit Sensor untuk Dam Monitoring 1

                L24mm x W24mm x H10mm ((L x W x H)
