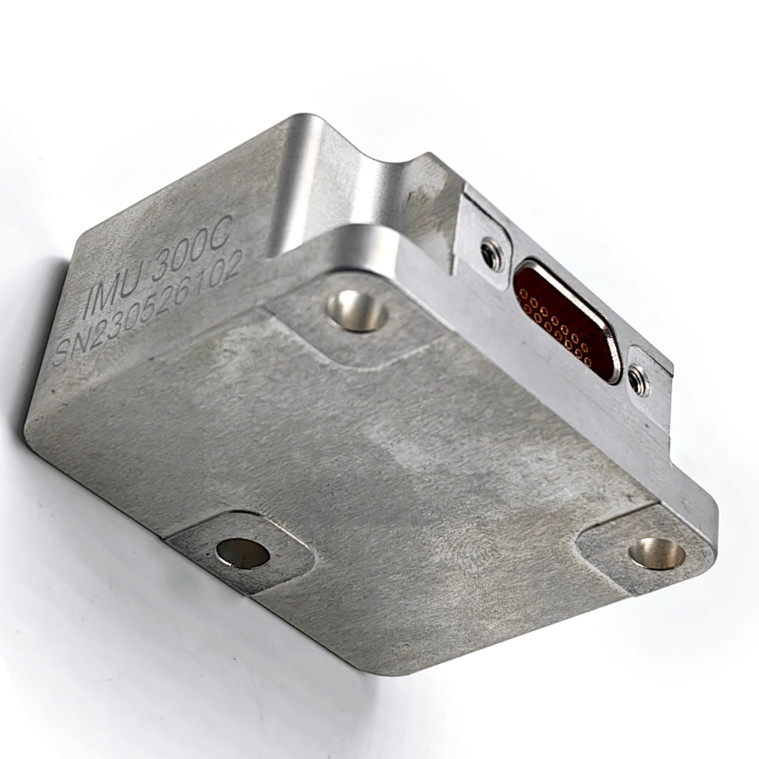

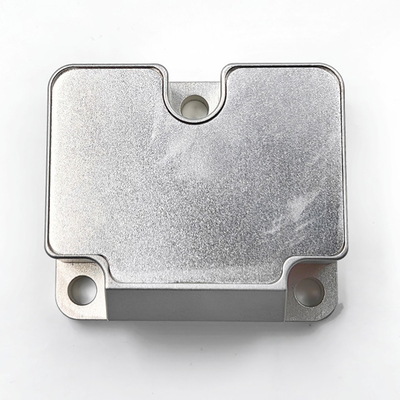

Sensor IMU 3 Axis Analog Stim300 Harga Murah

Name: Sensor IMU 3 Axis Analog Stim300 Harga Murah
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	IMU300C
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T,L/C
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE ROHS

Nama produk:

Unit Pengukuran Inersia

rentang pengukuran gyro:

±500º/dtk

gyro Stabilitas bias nol:

00,3 derajat/jam

Jalan acak sudut:

0.06 derajat /√h

jangkauan akselerometer:

16G

Stabilitas bias acc:

00,02 mg

Faktor skala:

0,02%FS

Bandwidth:

200HZ

Output:

RS422

Kemasan rincian:

spons/kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

sensor imu 3 sumbu analog

Sensor imu 3 sumbu berkinerja tinggi

sensor imu analog 200hz

Deskripsi produk

STIM300 Analog IMU Low Cost IMU Sensor

Indikator produk

Parameter		Kondisi pengujian	Keakuratan desain	Satuan
Gyroscope	Jangkauan pengukuran dinamis	-	± 500	o/s
	Stabilitas bias	Varian Allan (jarak 500 °/s, suhu normal)	0.3	o/h
	Stabilitas bias	rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan),	3.0	o/h
	Bias	Jangkauan bias nol	0.1	o/s
		Variasi bias nol pada rentang suhu penuh	0.01	o/s
		Memulai repeatability	0.005	o/s
		Efek percepatan linier pada bias	0.002	o/s/g
		Pengaruh getaran pada bias, perubahan sebelum dan setelah getaran	0.002	o/s/g
		Pengaruh getaran pada bias, perubahan sebelum dan selama getaran	0.001	o/s/g
	Faktor skala	Keakuratan faktor skala	0.1	%
	Faktor skala	Nonlinearitas faktor skala	0.01	% FS
	Jalan acak sudut	-	0.06	°/√hr
	Bandwidth	-	200	Hz
Akselerometer	Jangkauan pengukuran dinamis	-	16	g
	Stabilitas bias	Variansi Allan (16g range, suhu normal)	0.02	mg
	Stabilitas bias	Rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan)	0.03	mg
	Bias	Jangkauan bias nol	1	mg
		Variasi bias nol pada rentang suhu penuh	1	mg
		Memulai repeatability	0.2	mg
	Faktor skala	Keakuratan faktor skala	0.3	%
	Faktor skala	Nonlinearitas faktor skala	0.02	% FS
	Kecepatan berjalan acak	-	0.08	m/s/√hr
	Bandwidth	-	200	Hz
Antarmuka komunikasi	Satu arah SR422	Tingkat Baud	460.8	MHz
Antarmuka komunikasi	Frekuensi pengambilan sampel	UART	1000	Hz
Karakteristik listrik	Tegangan	-	5	V
	Konsumsi daya	-	1.5	W
	Ripple	P-P	150	mV
Karakteristik struktural	Ukuran	-	38.6 x 44.6 x 21.5	mm
Karakteristik struktural	Berat badan	-	65±2	g
Lingkungan penggunaan	Suhu operasi	-	-40 ~ 80	°C
	Suhu penyimpanan	-	-45 ~ 85	°C
	Getaran	-	20~2000Hz,6.06g
	Dampak	-	6000g,0.5ms
Keandalan	MTBF	-	20000	h
Keandalan	Waktu kerja terus menerus	-	120	h

Fitur produk

Giroskop digital tiga sumbu:
1. ± 500o/s rentang pengukuran dinamis;
2. Stabilitas bias nol: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Akselerometer digital triaxial:
1. ± 16 G rentang pengukuran dinamis;
2. Stabilitas bias nol: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Keandalan tinggi: MTBF > 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 °C ~ 80 °C): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk bekerja di bawah kondisi getaran yang kuat;
Antarmuka 1-way RS422
Kompatibel dengan STIM300

Bidang Aplikasi

UAV taktis dan industri
Munisi Pintar
Pencari

Gambaran keseluruhan produk

IMU300C-A0-IMU adalah unit pengukuran inersia (IMU) berdasarkan teknologi micromachining (MEMS), dengan gyroscope MEMS berkinerja tinggi dan akselerometer MEMS yang terintegrasi,menghasilkan 3 kecepatan sudut dan 3 percepatan.

Antarmuka listrik

Konektor listrik dari produk IMU300C-A0-IMU adalah J30J-15 TJL, dan definisi kontak spesifik dan alokasi ditunjukkan dalam tabel berikut:

Nomor jahitan	Nama	Jenis	Perhatikan
1	TXD-	Output	RS422
2	RxD-	Input	RS422
3	TST_1	Output
4	TOV_1	Output
5	RST	Input
6	GND	Input
7	Cadangan
8	VCC_5V	Sumber daya	+5v
9	TxD+	Output	RS422
10	RxD+	Input	RS422
11	ExtTrig	Input	Masukan sinkron 5V
12	GND	Input
13	GND	Input
14	Cadangan
15	GND	Power ground

Ukuran
