Inertial Measurement Unit Imu Accelerometer Gyro Berdasarkan Teknologi Mikromachining Mems

Name: Inertial Measurement Unit Imu Accelerometer Gyro Berdasarkan Teknologi Mikromachining Mems
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	IMU300C
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T,L/C
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

CINA

Sertifikasi:

CE ROHS

Nama produk:

Unit Pengukuran Inersia

rentang pengukuran gyro:

±500º/dtk

gyro Stabilitas bias nol:

00,3 derajat/jam

Jalan acak sudut:

0.06 derajat /√h

jangkauan akselerometer:

16G

Stabilitas bias acc:

00,02 mg

Faktor skala:

0,02%FS

Bandwidth:

200HZ

Output:

RS422

Kemasan rincian:

spons/kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

rs422 imu akselerometer gyro

mems imu akselerometer gyro

mems imu akselerometer gyroscope

Deskripsi produk

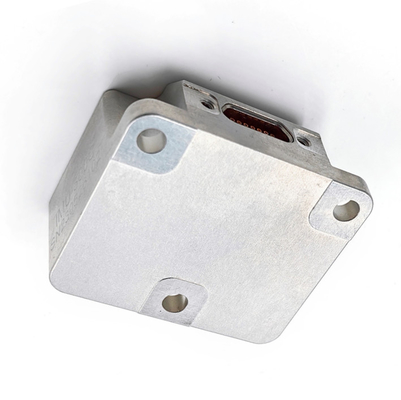

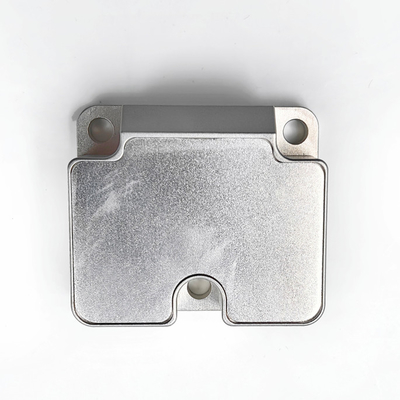

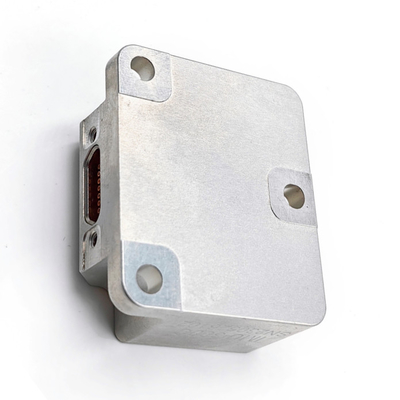

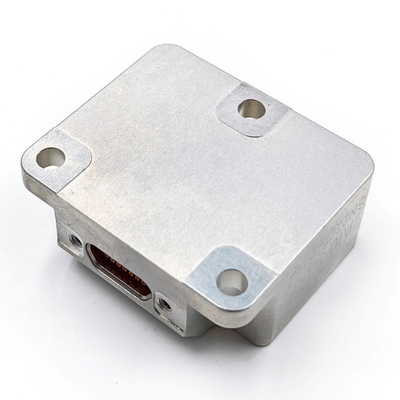

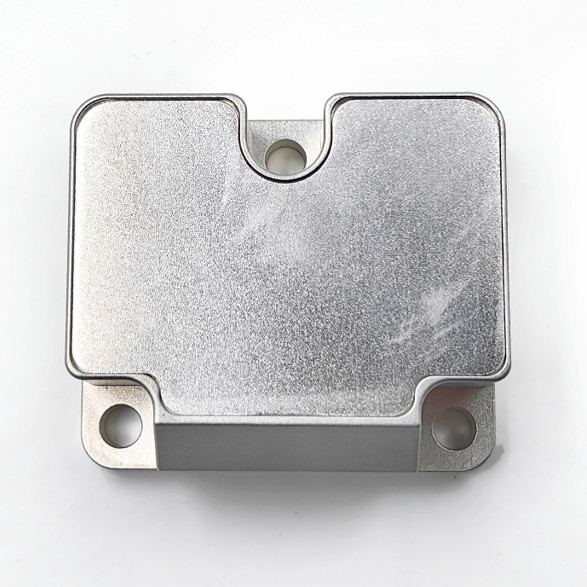

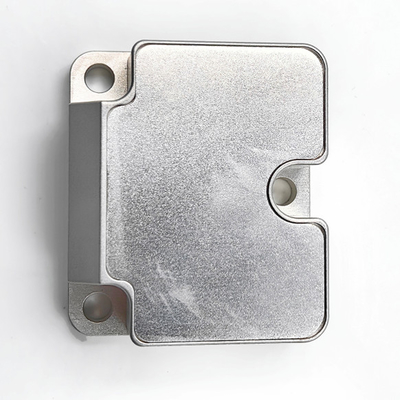

Inertial Measurement Unit (IMU) Berdasarkan Teknologi Micromachining (MEMS)

1. Ringkasan produk

IMU300C-A0-IMU adalah unit pengukuran inersia (IMU) berdasarkan teknologi micromachining (MEMS), dengan gyroscope MEMS berkinerja tinggi dan akselerometer MEMS yang terintegrasi,menghasilkan 3 kecepatan sudut dan 3 percepatan.
IMU300C-A0-IMU memiliki keandalan tinggi dan kemampuan beradaptasi lingkungan yang kuat. Dengan mencocokkan perangkat lunak yang berbeda, produk ini dapat digunakan secara luas dalam UAV taktis dan industri, amunisi cerdas,Pencari dan bidang lainnya.

2Fitur produk

Giroskop digital tiga sumbu:
1. ± 500o/s rentang pengukuran dinamis;
2. Stabilitas bias nol: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Akselerometer digital triaxial:
1. ± 16 G rentang pengukuran dinamis;
2. Stabilitas bias nol: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Keandalan tinggi: MTBF > 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 °C ~ 80 °C): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk bekerja di bawah kondisi getaran yang kuat;
Antarmuka 1-way RS422
Kompatibel dengan STIM300

3. Bidang Aplikasi

UAV taktis dan industri
Munisi Pintar
Pencari

4. Indikator produk

Tabel 1 Indeks Kinerja Produk

Parameter		Kondisi pengujian	Keakuratan desain	Satuan
Gyroscope	Jangkauan pengukuran dinamis	-	± 500	o/s
	Stabilitas bias	Varian Allan (jarak 500 °/s, suhu normal)	0.3	o/h
	Stabilitas bias	rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan),	3.0	o/h
	Bias	Jangkauan bias nol	0.1	o/s
		Variasi bias nol pada rentang suhu penuh	0.01	o/s
		Memulai repeatability	0.005	o/s
		Efek percepatan linier pada bias	0.002	o/s/g
		Pengaruh getaran pada bias, perubahan sebelum dan setelah getaran	0.002	o/s/g
		Pengaruh getaran pada bias, perubahan sebelum dan selama getaran	0.001	o/s/g
	Faktor skala	Keakuratan faktor skala	0.1	%
	Faktor skala	Nonlinearitas faktor skala	0.01	% FS
	Jalan acak sudut	-	0.06	°/√hr
	Bandwidth	-	200	Hz
Akselerometer	Jangkauan pengukuran dinamis	-	16	g
	Stabilitas bias	Variansi Allan (16g range, suhu normal)	0.02	mg
	Stabilitas bias	Rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan)	0.03	mg
	Bias	Jangkauan bias nol	1	mg
		Variasi bias nol pada rentang suhu penuh	1	mg
		Memulai repeatability	0.2	mg
	Faktor skala	Keakuratan faktor skala	0.3	%
	Faktor skala	Nonlinearitas faktor skala	0.02	% FS
	Kecepatan berjalan acak	-	0.08	m/s/√hr
	Bandwidth	-	200	Hz
Antarmuka komunikasi	Satu arah SR422	Tingkat Baud	460.8	MHz
Antarmuka komunikasi	Frekuensi pengambilan sampel	UART	1000	Hz
Karakteristik listrik	Tegangan	-	5	V
	Konsumsi daya	-	1.5	W
	Ripple	P-P	150	mV
Karakteristik struktural	Ukuran	-	38.6 x 44.6 x 21.5	mm
Karakteristik struktural	Berat badan	-	65±2	g
Lingkungan penggunaan	Suhu operasi	-	-40 ~ 80	°C
	Suhu penyimpanan	-	-45 ~ 85	°C
	Getaran	-	20~2000Hz,6.06g
	Dampak	-	6000g,0.5ms
Keandalan	MTBF	-	20000	h
Keandalan	Waktu kerja terus menerus	-	120	h

1. Antarmuka listrik

Konektor listrik dari produk IMU300C-A0-IMU adalah J30J-15 TJL, dan definisi kontak spesifik dan alokasi ditunjukkan dalam tabel berikut:

Nomor jahitan	Nama	Jenis	Perhatikan
1	TXD-	Output	RS422
2	RxD-	Input	RS422
3	TST_1	Output
4	TOV_1	Output
5	RST	Input
6	GND	Input
7	Cadangan
8	VCC_5V	Sumber daya	+5v
9	TxD+	Output	RS422
10	RxD+	Input	RS422
11	ExtTrig	Input	Masukan sinkron 5V
12	GND	Input
13	GND	Input
14	Cadangan
15	GND	Power ground
