Transducer Magnetic Gauss Yaw Angle Sensor Precise Absolute Heading

Name: Transducer Magnetic Gauss Yaw Angle Sensor Precise Absolute Heading
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	CMR2300
Moq:	1
harga:	1300~1500
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	1000 PER BULAN

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Dokumen:

ACC4-Quartz Flexible Accele....2.pdf

Jangkauan:

+/-2 gauss

Resolusi:

67 m gauss

Kesalahan histeris:

0,01%FS

Dapatkan Kesalahan:

0,05%FS

kesalahan offset:

0,01%FS

Sumber daya listrik:

6.5~15v

Rentang pengukuran:

+/-2 gauss

Kemasan rincian:

Kotak

Menyediakan kemampuan:

1000 PER BULAN

Menyoroti:

Sensor Sudut Yaw Gauss Magnetik

Sensor Sudut Yaw 15v

Sensor Magnetometer Tajuk Mutlak

Deskripsi produk

Yaw Angle Transducer Magnetic Gauss Sensor Precise Magnetic Absolute Heading Mengukur Sudut Yaw

Spesifikasi

Karakteristik	Kondisi	Min	Ketik	Maks	Satuan
Sumber Daya listrik
Tegangan suplai	Pin 9 direferensikan ke Pin 5 (Ground)	6.5		15	Volt
Arus suplai	Vpasokan = 15V.Dengan S/R= Aktif		27	35	mA
Suhu
Pengoperasian	Sekelilingnya	-40		+85	℃
Penyimpanan	Ambien, Tidak memihak	-55		125	℃
Magnetc Fleld
Jangkauan	Skala Penuh (FS), Bidang Total Diterapkan	-2		+2	gauss
Resolusi	Bidang Terapan untuk Mengubah Output	67			micro-gauss
Ketepatan	RSS dari semua kesalahan @ + 25 ℃ ±1 gauss ±2 gauss		0,01 1	0,52 2	%FS %FS
Kesalahan terdekat	Garis lurus paling pas @ + 25 ℃ ±1 gauss ±2 gauss		0,1 1	0,5 2	%FS %FS
Kesalahan Histerisis	3 Menyapu ±2gauss@+25°℃		0,01	0,02	%FS
Kesalahan Pengulangan	3 Sapuan +2gauss@+25°C		0,05	0,10	%FS
Dapatkan Enor	Bidang Terapan untuk Pembacaan Nol		0,05	0,10	%FS
Kesalahan Offset	Bidang Terapan untuk Pembacaan Nol		0,01	0,03	%FS
Suhu Memengaruhi	Koefisien Keuntungan		-600 ±114		ppm/"C
Efek Catu Daya	Dari +6 hingga +15V dengan Bidang Terapan 1 gauss		150		ppm/V
Mekanis
Berat	PCB Saja Kandang PCB dan Non-Flanged Kandang PCB dan Bergelang		28 94 98		gram
Getaran	Pengoperasian 5 hingga 10Hz selama 2 Jam 10Hz ke 2kHz selama 30 Menit		10 2.0		mm G

▶APLIKASI

Referensi Sikap
Kompas & Navigasi
Deteksi Lalu Lintas dan Kendaraan
Deteksi Anomali
Instrumentasi Laboratorium
Sistem keamanan

▶FITUR UTAMA

Akurasi Tinggi Lebih dari ±1 gauss, <0,5% Skala Penuh
Kisaran ±2 gauss, <70 μgauss Resolusi
Keluaran Digital Tiga Sumbu (X, Y, Z).
10 hingga 154 Sampel Per Detik, Dapat Dipilih
Antarmuka Data Serial RS-232 atau RS-485

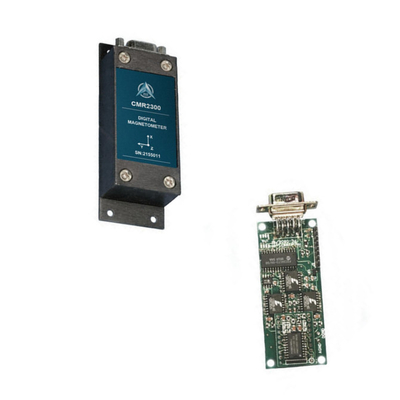

Opsi Kandang PCB atau Aluminium
Antarmuka Catu Daya Tidak Diatur 6-15 volt DC

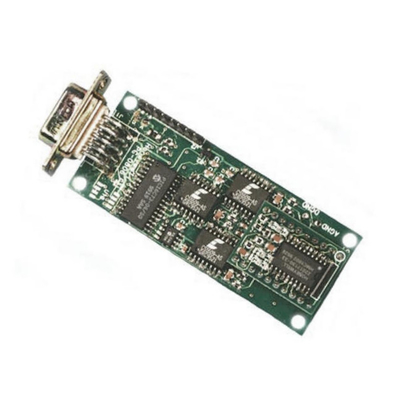

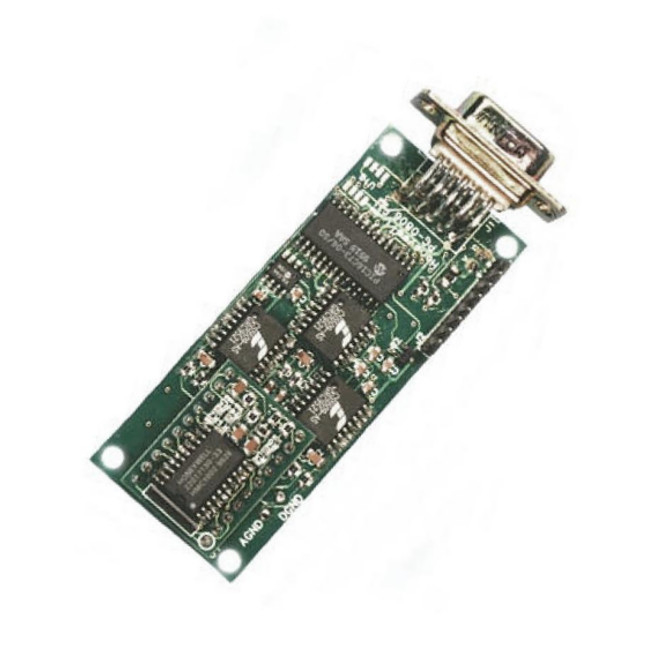

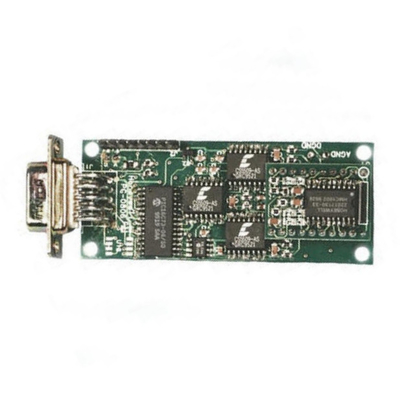

AVIC CMR2300 adalah magnetometer digital pintar tiga sumbu untuk mendeteksi kekuatan dan arah medan magnet yang datang.Tiga sensor magneto-resistive AVIC berorientasi pada arah ortogonal untuk mengukur komponen vektor X, Y dan Z dari medan magnet.Output sensor ini dikonversi ke nilai digital 16-bit menggunakan konverter A/D delta-sigma internal.EEPROM onboard menyimpan konfigurasi magnetometer untuk operasi yang konsisten.Keluaran data adalah serial full-duplex RS-232 atau half-duplex RS-485 dengan kecepatan data 9600 atau 19.200.Versi kit pengembangan RS-232 tersedia yang mencakup program demo yang kompatibel dengan windows, kabel antarmuka, adaptor AC, dan tas jinjing.

Dimensi PCB dan PINOUT

Transducer Magnetic Gauss Yaw Angle Sensor Precise Absolute Heading 0

MAGNETOMETER DIGITAL CMR2300(1).pdf
