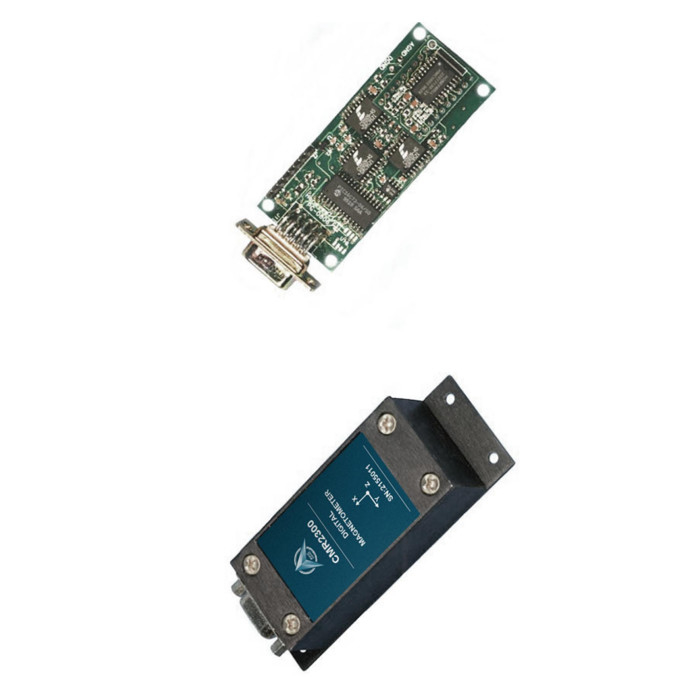

Sensor Navigasi Kompas Magnetik HMR2300 Akurasi Tinggi ±1 Gauss

Name: Sensor Navigasi Kompas Magnetik HMR2300 Akurasi Tinggi ±1 Gauss
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	CMR2300
Moq:	1
harga:	1300~1500
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	100 per month

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

CINA

Jangkauan:

+/-2 gauss

Resolusi:

67 m gauss

Kesalahan histeris:

0,01%FS

Dapatkan Kesalahan:

0,05%FS

kesalahan offset:

0,01%FS

Berat badan:

98g

Kemasan rincian:

Kotak

Supply Ability:

100 per month

Menyoroti:

Sensor Navigasi HMR2300

Sensor Navigasi RS-232

Sensor Magnetometer RS-485

Deskripsi produk

HMR2300 kompas magnetik Akurasi Tinggi ±1 gauss sensor navigasi kompas

Spesifikasi

Karakteristik	Kondisi	Min	Ketik	Maks	Satuan
Sumber Daya listrik
Tegangan suplai	Pin 9 direferensikan ke Pin 5 (Ground)	6.5		15	Volt
Arus suplai	Vpasokan = 15V.Dengan S/R= Aktif		27	35	mA
Suhu
Pengoperasian	Sekelilingnya	-40		+85	℃
Penyimpanan	Ambien, Tidak memihak	-55		125	℃
Magnetc Fleld
Jangkauan	Skala Penuh (FS), Bidang Total Diterapkan	-2		+2	gauss
Resolusi	Bidang Terapan untuk Mengubah Output	67			micro-gauss
Ketepatan	RSS dari semua kesalahan @ + 25 ℃ ±1 gauss ±2 gauss		0,01 1	0,52 2	%FS %FS
Kesalahan terdekat	Garis lurus paling pas @ + 25 ℃ ±1 gauss ±2 gauss		0,1 1	0,5 2	%FS %FS
Kesalahan Histerisis	3 Menyapu ±2gauss@+25°℃		0,01	0,02	%FS
Kesalahan Pengulangan	3 Sapuan +2gauss@+25°C		0,05	0,10	%FS
Dapatkan Enor	Bidang Terapan untuk Pembacaan Nol		0,05	0,10	%FS
Kesalahan Offset	Bidang Terapan untuk Pembacaan Nol		0,01	0,03	%FS
Suhu Memengaruhi	Koefisien Keuntungan		-600 ±114		ppm/"C
Efek Catu Daya	Dari +6 hingga +15V dengan Bidang Terapan 1 gauss		150		ppm/V
Mekanis
Berat	PCB Saja Kandang PCB dan Non-Flanged Kandang PCB dan Bergelang		28 94 98		gram
Getaran	Pengoperasian 5 hingga 10Hz selama 2 Jam 10Hz ke 2kHz selama 30 Menit		10 2.0		mm G

▶ FITUR UTAMA

• Akurasi Tinggi Lebih dari ±1 gauss, <0,5% Skala Penuh

• Kisaran ±2 gauss, Resolusi <70 µgauss

• Keluaran Digital Tiga Sumbu (X, Y, Z).

• 10 hingga 154 Sampel Per Detik, Dapat Dipilih

• Antarmuka Data Serial RS-232 atau RS-485

• Opsi Kandang PCB atau Aluminium

• Antarmuka Catu Daya Tidak Diatur 6-15 volt DC

▶ APLIKASI • Referensi Sikap

• Kompas & Navigasi

• Deteksi Lalu Lintas dan Kendaraan

• Deteksi Anomali

• Instrumentasi Laboratorium

• Sistem keamanan

AVIC CMR2300 adalah magnetometer digital pintar tiga sumbu untuk mendeteksi kekuatan dan arah medan magnet yang datang.Tiga sensor magneto-resistive AVIC berorientasi pada arah ortogonal untuk mengukur komponen vektor X, Y dan Z dari medan magnet.Output sensor ini dikonversi ke nilai digital 16-bit menggunakan konverter A/D delta-sigma internal.EEPROM onboard menyimpan konfigurasi magnetometer untuk operasi yang konsisten.Keluaran data adalah serial full-duplex RS-232 atau half-duplex RS-485 dengan kecepatan data 9600 atau 19.200.Versi kit pengembangan RS-232 tersedia yang mencakup program demo yang kompatibel dengan windows, kabel antarmuka, adaptor AC, dan tas jinjing.

Dimensi PCB dan PINOUT

Sensor Navigasi Kompas Magnetik HMR2300 Akurasi Tinggi ±1 Gauss 0

Enklosur Basis Bertender, RS-232 I/O

CMR2300-D21-485 : Enklosur Basis Diperpanjang, RS-485 I/O

CMR2300-D20-232-DEMO : Kit Demo, Enklosur Basis Flush, RS-232 I/O

CMR2300-D21-232-DEMO :Kit Demo, Enklosur Basis Diperpanjang, RS-232 I/
