Meteran Magnetik Resolusi Tinggi, Magnetometer Tiga Sumbu RS232 RS485 Output Digital

Meteran Magnetik Resolusi Tinggi Tiga Sumbu Magnetometer RS232 RS485 Output Digital Sensor Medan Magnet

FITUR UTAMA

• Akurasi Tinggi Lebih dari ±1 gauss, <0,5% Skala Penuh

• Rentang ±2 gauss, <70 gauss Resolution

• Output Digital Tiga Sumbu (X, Y, Z)

• 10 hingga 154 Sampel Per Detik, Dapat Dipilih

• Antarmuka Data Serial RS-232 atau RS-485

• Opsi Kandang PCB atau Aluminium

• Antarmuka Catu Daya Tidak Diatur DC 6-15 volt

APLIKASI • Referensi Sikap

• Kompas & Navigasi

• Deteksi Lalu Lintas dan Kendaraan

• Deteksi Anomali

• Instrumentasi Laboratorium

• Sistem keamanan

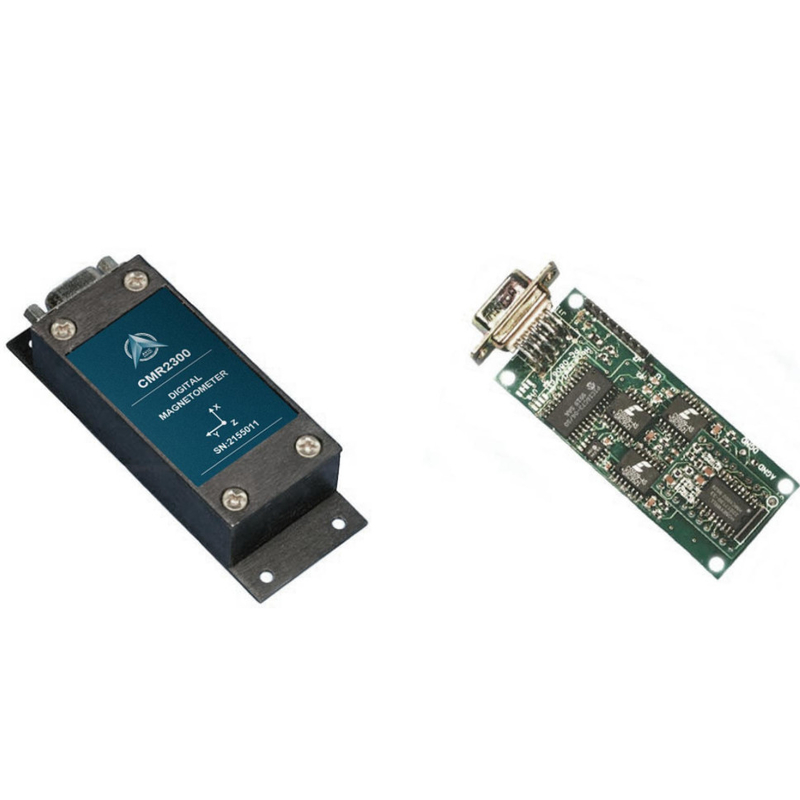

PRODUKSI AVIC CMR2300 adalah magnetometer digital pintar tiga sumbu untuk mendeteksi kekuatan dan arah medan magnet yang datang.Tiga sensor magneto-resistif AVIC berorientasi pada arah ortogonal untuk mengukur komponen vektor X, Y dan Z dari medan magnet.Output sensor ini dikonversi ke nilai digital 16-bit menggunakan konverter A/D delta-sigma internal.EEPROM onboard menyimpan konfigurasi magnetometer untuk operasi yang konsisten.Keluaran data adalah serial full-duplex RS-232 atau half-duplex RS-485 dengan kecepatan data 9600 atau 19.200.Tersedia versi kit pengembangan RS-232 yang mencakup program demo yang kompatibel dengan windows, kabel antarmuka, adaptor AC, dan tas jinjing.

Spesifikasi

Dimensi PCB dan PINOUT

INFORMASI PEMESANAN Nomor pemesanan :

Produk CMR2300-D00-232 : Hanya PCB (Tanpa Enklosur), RS-232 I/O

CMR2300-D00-485 : Hanya PCB (Tanpa Enklosur), RS-485 I/O

CMR2300-D20-232 : Kandang Basis Siram, RS-232 I/O

CMR2300-D20-485 : Kandang Basis Siram, RS-485 I/O

CMR2300-D21-232 : Kandang Berbasis Diperpanjang, RS-232 I/O

CMR2300-D21-485 : Kandang Basis Diperpanjang, RS-485 I/O

CMR2300-D20-232-DEMO :Demo Kit, Kandang Flush-Base, RS-232 I/O

CMR2300-D21-232-DEMO :Demo Kit, Extended-Base Enclosure, RS-232 I/
