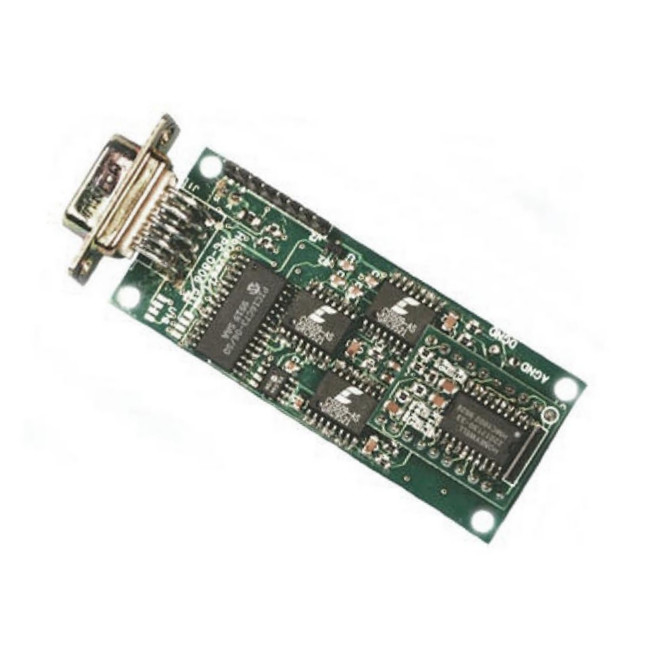

Heading Directional Angle Sensor Tanpa Drift Presisi Gauss Meter Yaw Heading

Name: Heading Directional Angle Sensor Tanpa Drift Presisi Gauss Meter Yaw Heading
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	CMR2300
Moq:	1
harga:	1300~1500
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	1000 PER BULAN

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Jangkauan:

+/-2 gauss

Resolusi:

67 m gauss

Kesalahan histeris:

0,01%FS

Dapatkan Kesalahan:

0,05%FS

kesalahan offset:

0,01%FS

Efek Catu Daya:

Dari +6 hingga +15V dengan Bidang Terapan 1 gauss

Kemasan rincian:

Kotak

Menyediakan kemampuan:

1000 PER BULAN

Menyoroti:

Sensor Sudut 15V

Pengukur Gauss No Drift

Yaw Heading Gauss Meter

Deskripsi produk

Sensor sudut arah tanpa presisi drift Gauss Meter Yaw Heading Transducer

Spesifikasi

Karakteristik	Ketentuan	Min	Jenis	Maksimal	Satuan
Sumber Daya
Tegangan pasokan	Pin 9 dirujuk ke Pin 5 ((Bumi)	6.5		15	Volts
Pasokan arus	VSupply = 15V. Dengan S/R= On		27	35	mA
Suhu
Mengoperasikan	Lingkungan	- 40		+85	°C
Penyimpanan	Ambient, Tidak Bias	-55		125	°C
Magnetic Fled
Jangkauan	Skala penuh (FS), total bidang yang diterapkan	-2		+2	Gauss
Resolusi	Bidang Terapan untuk Mengubah Output	67			mikro-gauss
Keakuratan	RSS dari semua kesalahan @+25°C ± 1 gauss ± 2 gauss		0.01 1	0.52 2	% FS % FS
Kesalahan dekat	Garis lurus yang paling cocok @+25°C ± 1 gauss ± 2 gauss		0.1 1	0.5 2	% FS % FS
Kesalahan Histerisis	3 Menggesek Melalui ±2 gauss@+25°C		0.01	0.02	% FS
Kesalahan Pengulangan	3 Sweeps Across+2gauss@+25°C		0.05	0.10	% FS
Gain Enror	Bidang Terapan untuk Pembacaan Nol		0.05	0.10	% FS
Offset Ermor	Bidang Terapan untuk Pembacaan Nol		0.01	0.03	% FS
Suhu Efek	Koefisien Keuntungan		-600 ±114		ppm/"C
Efek Pasokan Daya	Dari +6 hingga +15V dengan 1 gauss Applied Field		150		ppm/V
Mesin
Berat badan	Hanya PCB PCB dan Lapisan Tanpa Flang PCB dan Flanged Enclosure		28 94 98		gram
Getaran	Mengoperasikan 5 sampai 10Hz selama 2 jam 10Hz sampai 2kHz selama 30 menit		10 2.0		mm g

CMR2300 adalah magnetometer digital cerdas tiga sumbu untuk mendeteksi kekuatan dan arah medan magnet yang terjadi.Ketiga dari AVICs sensor magnetoresistif diorientasikan ke arah orthogonal untuk mengukur XKomponen vektor Y dan Z dari medan magnet. output sensor ini dikonversi menjadi nilai digital 16-bit menggunakan konverter A/D delta-sigma internal.EEPROM onboard menyimpan konfigurasi magnetometer untuk operasi yang konsisten. Data output adalah serial full-duplex RS-232 atau half-duplex RS-485 dengan 9600 atau 19,200 data rate.kabel antarmukaAdaptor AC, dan tas.

Dimensi PCB dan PINOUT

Heading Directional Angle Sensor Tanpa Drift Presisi Gauss Meter Yaw Heading 0
