Sensor Magnetometer
Created with Pixso.

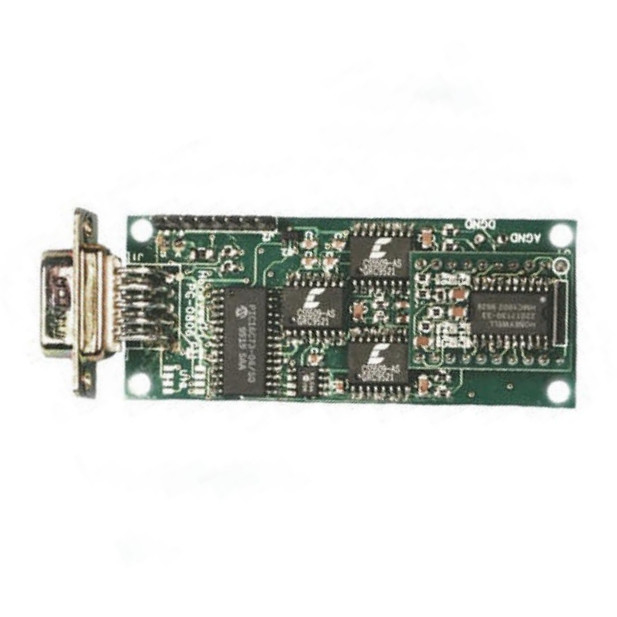

Yaw Angle 3 Axis Magnetic Sensor, Ganti Sensor Magnetometer Honeywell Hmr2300

Yaw Angle 3 Axis Magnetic Sensor, Ganti Sensor Magnetometer Honeywell Hmr2300

Nama merek: Firepower
Nomor Model: CMR2300
Moq: 1
harga: 1300~1500
Ketentuan Pembayaran: L/C,T/T
Kemampuan Penyediaan: 100 per bulan
Informasi Rinci
Tempat asal:
Cina
Jangkauan:
+/-2 gauss
Resolusi:
67 m gauss
Kesalahan histeris:
0,01%FS
Dapatkan Kesalahan:
0,05%FS
kesalahan offset:
0,01%FS
Berat badan:
98g
Kemasan rincian:
Kotak
Menyediakan kemampuan:
100 per bulan
Menyoroti:

MAGNOMETER Sensor Magnetik 3 Sumbu

,

Sensor Magnetometer 3 Sumbu

,

Sensor Magnetometer Honeywell Hmr2300

Deskripsi produk

3 Axis YAW ANGLE SENSOR MAGNETIK harga penggantian magnet HONEYWELL HMR2300


Spesifikasi

Karakteristik Ketentuan Min Jenis Maksimal Satuan
Sumber Daya
Tegangan pasokan Pin 9 dirujuk ke Pin 5 ((Bumi) 6.5   15 Volts
Pasokan arus VSupply = 15V. Dengan S/R= On   27 35 mA
Suhu
Mengoperasikan Lingkungan - 40   +85 °C
Penyimpanan Ambient, Tidak Bias -55   125 °C
Magnetic Fled
Jangkauan Skala penuh (FS), total bidang yang diterapkan -2   +2 Gauss
Resolusi Bidang Terapan untuk Mengubah Output 67     mikro-gauss
Keakuratan RSS dari semua kesalahan @+25°C
± 1 gauss
± 2 gauss

0.01
1

0.52
2

% FS
% FS
Kesalahan dekat Garis lurus yang paling cocok @+25°C
± 1 gauss
± 2 gauss

0.1
1

0.5
2

% FS
% FS
Kesalahan Histerisis 3 Menggesek Melalui ±2 gauss@+25°C   0.01 0.02 % FS
Kesalahan Pengulangan 3 Sweeps Across+2gauss@+25°C   0.05 0.10 % FS
Gain Enror Bidang Terapan untuk Pembacaan Nol   0.05 0.10 % FS
Offset Ermor Bidang Terapan untuk Pembacaan Nol   0.01 0.03 % FS
Suhu
Efek
Koefisien Keuntungan   -600
±114
  ppm/"C
Efek Pasokan Daya Dari +6 hingga +15V dengan 1 gauss Applied Field   150   ppm/V
Mesin
Berat badan Hanya PCB
PCB dan Lapisan Tanpa Flang
PCB dan Flanged Enclosure
  28
94
98
  gram
Getaran Mengoperasikan
5 sampai 10Hz selama 2 jam
10Hz sampai 2kHz selama 30 menit

10
2.0

mm
g




Dimensi PCB dan PINOUT

Yaw Angle 3 Axis Magnetic Sensor, Ganti Sensor Magnetometer Honeywell Hmr2300 0

▶ Fitur Utama

• Keakuratan Tinggi Lebih dari ± 1 gauss, < 0,5% Skala Penuh

• Kisaran ± 2 gauss, < 70 μgauss Resolusi

• Tiga sumbu (X, Y, Z) output digital

• 10 sampai 154 sampel per detik, dapat dipilih

• RS-232 atau RS-485 Serial Data Interface

• Pilihan PCB atau Aluminium

• 6-15 volt DC Unregulated Power Supply
