Penggantian Sensor HMR2300 Magnetometer Digital Output 3 Axis Magnet

Nama merek:	Firepower
Nomor Model:	PCB CMR2300
Moq:	1
harga:	1300~1500
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	100 per bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Jangkauan:

+/-2 gauss

Resolusi:

67 m gauss

Kesalahan histeris:

0,01%FS

Dapatkan Kesalahan:

0,05%FS

kesalahan offset:

0,01%FS

Berat badan:

98g

Kemasan rincian:

Kotak

Menyediakan kemampuan:

100 per bulan

Menyoroti:

3 Axis HMR2300 Magnetometer

Sensor Magnometer HMR2300

Sensor Magnometer 15V

Deskripsi produk

Sensor pengganti magnetometer HMR2300 output digital 3 sumbu magnetometer magnetometer presisi tinggi

Spesifikasi

Karakteristik	Ketentuan	Min	Jenis	Maksimal	Satuan
Sumber Daya
Tegangan pasokan	Pin 9 dirujuk ke Pin 5 ((Bumi)	6.5		15	Volts
Pasokan arus	VSupply = 15V. Dengan S/R= On		27	35	mA
Suhu
Mengoperasikan	Lingkungan	- 40		+85	°C
Penyimpanan	Ambient, Tidak Bias	-55		125	°C
Magnetic Fled
Jangkauan	Skala penuh (FS), total bidang yang diterapkan	-2		+2	Gauss
Resolusi	Bidang Terapan untuk Mengubah Output	67			mikro-gauss
Keakuratan	RSS dari semua kesalahan @+25°C ± 1 gauss ± 2 gauss		0.01 1	0.52 2	% FS % FS
Kesalahan dekat	Garis lurus yang paling cocok @+25°C ± 1 gauss ± 2 gauss		0.1 1	0.5 2	% FS % FS
Kesalahan Histerisis	3 Menggesek Melalui ±2 gauss@+25°C		0.01	0.02	% FS
Kesalahan Pengulangan	3 Sweeps Across+2gauss@+25°C		0.05	0.10	% FS
Gain Enror	Bidang Terapan untuk Pembacaan Nol		0.05	0.10	% FS
Offset Ermor	Bidang Terapan untuk Pembacaan Nol		0.01	0.03	% FS
Suhu Efek	Koefisien Keuntungan		-600 ±114		ppm/"C
Efek Pasokan Daya	Dari +6 hingga +15V dengan 1 gauss Applied Field		150		ppm/V
Mesin
Berat badan	Hanya PCB PCB dan Lapisan Tanpa Flang PCB dan Flanged Enclosure		28 94 98		gram
Getaran	Mengoperasikan 5 sampai 10Hz selama 2 jam 10Hz sampai 2kHz selama 30 menit		10 2.0		mm g

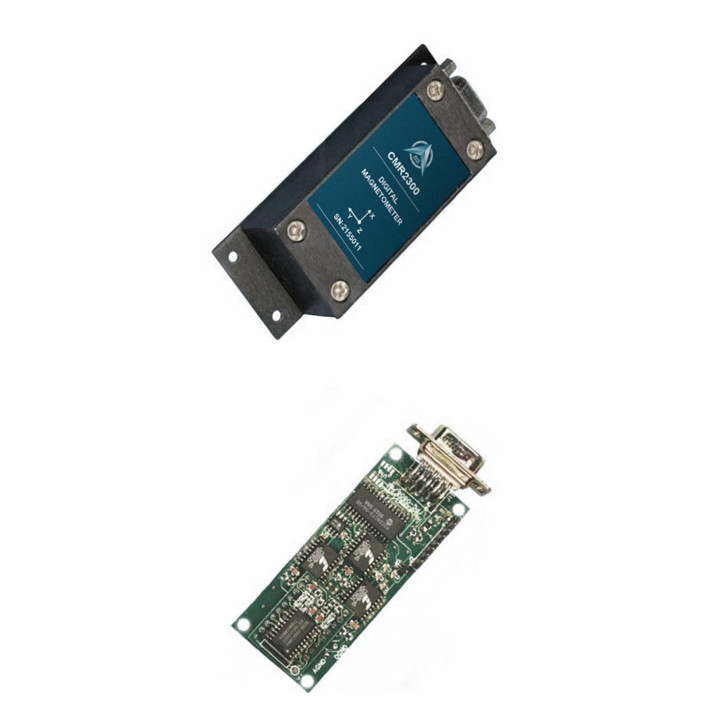

CMR2300 adalah magnetometer digital cerdas tiga sumbu untuk mendeteksi kekuatan dan arah medan magnet yang terjadi.Tiga dari sensor magnetoresistif berorientasi dalam arah orthogonal untuk mengukur XKomponen vektor Y dan Z dari medan magnet. output sensor ini dikonversi menjadi nilai digital 16-bit menggunakan konverter A/D delta-sigma internal.EEPROM onboard menyimpan konfigurasi magnetometer untuk operasi yang konsisten. Data output adalah serial full-duplex RS-232 atau half-duplex RS-485 dengan 9600 atau 19,200 data rate.kabel antarmukaAdaptor AC, dan tas.

▶ Fitur Utama

• Keakuratan Tinggi Lebih dari ± 1 gauss, < 0,5% Skala Penuh

• Kisaran ± 2 gauss, < 70 μgauss Resolusi

• Tiga sumbu (X, Y, Z) output digital

• 10 sampai 154 sampel per detik, dapat dipilih

• RS-232 atau RS-485 Serial Data Interface

• Pilihan PCB atau Aluminium

• 6-15 volt DC Unregulated Power Supply

Dimensi PCB dan PINOUT

Penggantian Sensor HMR2300 Magnetometer Digital Output 3 Axis Magnet 0

INFORMASI PEMESAN Nomor pesanan:

Produk CMR2300-D00-232: Hanya PCB (Tidak ada kandang), RS-232 I/O

CMR2300-D00-485:PCB saja (tidak ada kandang), RS-485 I/O

CMR2300-D20-232 :Flush-Base Enclosure, RS-232 I/O

CMR2300-D20-485:Flush-Base Enclosure, RS-485 I/O

CMR2300-D21-232 :Lapisan dengan dasar yang diperpanjang, RS-232 I/O

CMR2300-D21-485 :Kampus dengan dasar yang diperpanjang, RS-485 I/O

CMR2300-D20-232-DEMO:Demo Kit, Flush-Base Enclosure, RS-232 I/O

CMR2300-D21-232-DEMO:Demo Kit, Extended-Base Enclosure, RS-232 I/
