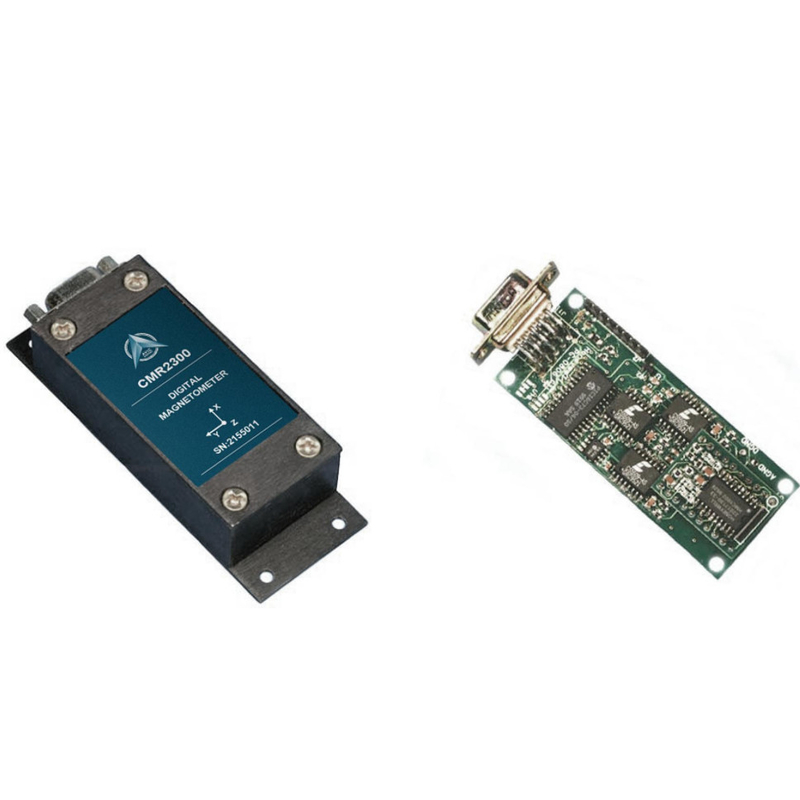

HMR2300 Digital Magnetometer Untuk Mendeteksi Arah Kekuatan Medan Magnet Yang Terjadi

Nama merek:	Firepower
Nomor Model:	PCB CMR2300
Moq:	1
harga:	1300~1500
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	100 per bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Jangkauan:

+/-2 gauss

Resolusi:

67 m gauss

Kesalahan histeris:

0,01%FS

Dapatkan Kesalahan:

0,05%FS

kesalahan offset:

0,01%FS

Berat badan:

98g

Packaging Details:

box

Menyediakan kemampuan:

100 per bulan

Menyoroti:

HMR2300 Magnetometer Digital

Magnetometer Digital

Sensor Magnetometer Analog

Deskripsi produk

HMR2300 Produk Analog Magnetometer Digital Untuk Mendeteksi Kekuatan Dan Arah Medan Magnetik Insiden

CMR2300 adalah magnetometer digital cerdas tiga sumbu untuk mendeteksi kekuatan dan arah medan magnet yang terjadi.Tiga dari sensor magnetoresistif berorientasi dalam arah orthogonal untuk mengukur XKomponen vektor Y dan Z dari medan magnet. output sensor ini dikonversi menjadi nilai digital 16-bit menggunakan konverter A/D delta-sigma internal.EEPROM onboard menyimpan konfigurasi magnetometer untuk operasi yang konsisten. Data output adalah serial full-duplex RS-232 atau half-duplex RS-485 dengan 9600 atau 19,200 data rate.kabel antarmukaAdaptor AC, dan tas.

▶ Fitur Utama

• Keakuratan Tinggi Lebih dari ± 1 gauss, < 0,5% Skala Penuh

• Kisaran ± 2 gauss, < 70 μgauss Resolusi

• Tiga sumbu (X, Y, Z) output digital

• 10 sampai 154 sampel per detik, dapat dipilih

• RS-232 atau RS-485 Serial Data Interface

• Pilihan PCB atau Aluminium

• 6-15 volt DC Unregulated Power Supply

Spesifikasi

Karakteristik	Ketentuan	Min	Jenis	Maksimal	Satuan
Sumber Daya
Tegangan pasokan	Pin 9 dirujuk ke Pin 5 ((Bumi)	6.5		15	Volts
Pasokan arus	VSupply = 15V. Dengan S/R= On		27	35	mA
Suhu
Mengoperasikan	Lingkungan	- 40		+85	°C
Penyimpanan	Ambient, Tidak Bias	-55		125	°C
Magnetic Fled
Jangkauan	Skala penuh (FS), total bidang yang diterapkan	-2		+2	Gauss
Resolusi	Bidang Terapan untuk Mengubah Output	67			mikro-gauss
Keakuratan	RSS dari semua kesalahan @+25°C ± 1 gauss ± 2 gauss		0.01 1	0.52 2	% FS % FS
Kesalahan dekat	Garis lurus yang paling cocok @+25°C ± 1 gauss ± 2 gauss		0.1 1	0.5 2	% FS % FS
Kesalahan Histerisis	3 Menggesek Melalui ±2 gauss@+25°C		0.01	0.02	% FS
Kesalahan Pengulangan	3 Sweeps Across+2gauss@+25°C		0.05	0.10	% FS
Gain Enror	Bidang Terapan untuk Pembacaan Nol		0.05	0.10	% FS
Offset Ermor	Bidang Terapan untuk Pembacaan Nol		0.01	0.03	% FS
Suhu Efek	Koefisien Keuntungan		-600 ±114		ppm/"C
Efek Pasokan Daya	Dari +6 hingga +15V dengan 1 gauss Applied Field		150		ppm/V
Mesin
Berat badan	Hanya PCB PCB dan Lapisan Tanpa Flang PCB dan Flanged Enclosure		28 94 98		gram
Getaran	Mengoperasikan 5 sampai 10Hz selama 2 jam 10Hz sampai 2kHz selama 30 menit		10 2.0		mm g

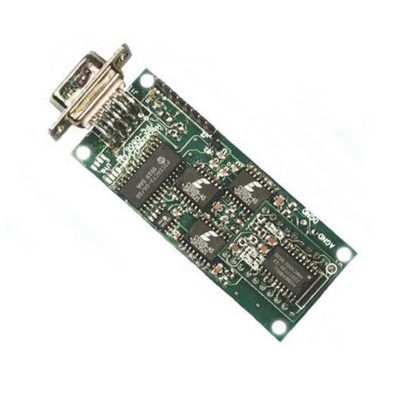

Dimensi PCB dan PINOUT

HMR2300 Digital Magnetometer Untuk Mendeteksi Arah Kekuatan Medan Magnet Yang Terjadi 0

INFORMASI PEMESAN Nomor pesanan:

Produk CMR2300-D00-232: Hanya PCB (Tidak ada kandang), RS-232 I/O

CMR2300-D00-485:PCB saja (tidak ada kandang), RS-485 I/O

CMR2300-D20-232 :Flush-Base Enclosure, RS-232 I/O

CMR2300-D20-485:Flush-Base Enclosure, RS-485 I/O

CMR2300-D21-232 :Lapisan dengan dasar yang diperpanjang, RS-232 I/O

CMR2300-D21-485 :Kampus dengan dasar yang diperpanjang, RS-485 I/O

CMR2300-D20-232-DEMO:Demo Kit, Flush-Base Enclosure, RS-232 I/O

CMR2300-D21-232-DEMO:Demo Kit, Extended-Base Enclosure, RS-232 I/
