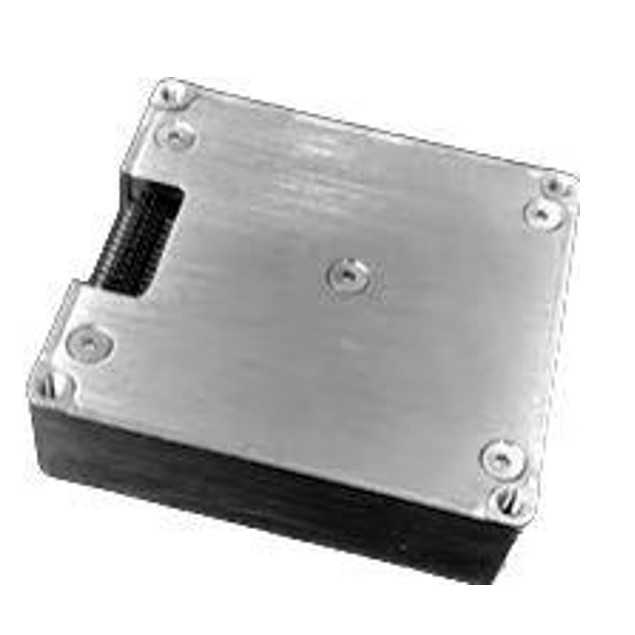

Unit Pengukuran Inersia Berbasis MEMS Dengan Kinerja Tinggi

Name: Unit Pengukuran Inersia Berbasis MEMS Dengan Kinerja Tinggi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	16497
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T,L/C
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

CINA

Sertifikasi:

CE ROHS

Nama produk:

Unit Pengukuran Inersia MEMS

Rentang pengukuran:

±500º/dtk

stabilitas bias nol:

1 derajat / jam

Pengulangan tanpa bias:

0,1 derajat/dtk

nonlinier faktor cal:

0,02%F

jangkauan akselerometer:

16G

stabilitas bias nol:

0,5 mg

Kemasan rincian:

spons/kotak

Menyediakan kemampuan:

500/bulan

Menyoroti:

Unit Pengukuran Inersia ROHS

Unit Pengukuran Inersia Berbasis MEMS

Giroskop dan Akselerometer MEMS

Deskripsi produk

Unit Pengukuran Inersia Berbasis MEMS Dengan Giroskop dan Akselerometer MEMS Berkinerja Tinggi

1. Ringkasan produk

16497C-C0-IMU adalah unit pengukuran inersia berbasis teknologi micromachining (MEMS) dengan gyroscope MEMS berkinerja tinggi dan MEMS

Akselerometer output 3 kecepatan sudut dan 3 percepatan.

2Fitur produk

Giroskop digital tiga sumbu:
1. ± 500o/s rentang pengukuran dinamis;
2. Stabilitas bias nol: 5 °/H (GJB, 10s), 1,0 °/H (ALLAN);
Akselerometer digital triaxial:
1. ± 16 G rentang pengukuran dinamis;
2. Stabilitas bias nol: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN);
Keandalan tinggi: MTBF > 20000h;
Keakuratan yang dijamin dalam kisaran suhu penuh (-40 °C ~ 80 °C): algoritma kalibrasi dan kompensasi suhu berkinerja tinggi;
Cocok untuk bekerja di bawah kondisi getaran yang kuat;
Antarmuka 1 saluran UART, 1 saluran SPI, 1 saluran CAN

3.Indikator produk

Parameter		Kondisi pengujian	Nilai minimum Nilai tipikal	Nilai maksimum	Satuan
	Jangkauan pengukuran dinamis			500	o/s
	Stabilitas bias nol	Variansi Allan Rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan)	1.0 5		o/h o/h
Gyroscope	Zero bias	Jangkauan bias nol Perubahan bias nol pada rentang suhu penuh ○ 1	± 0.2 ± 0.06		o/s o/s
	Faktor skala	Keakuratan faktor skala Nonlinearitas faktor skala	0.3 0.02		% % FS
	Resolusi		3.052×10⁻7		o/s/LSB
	Bandwidth		200		Hz
	Jangkauan pengukuran dinamis		16		g mg mg mg mg % % FS g/LSB Hz
	Stabilitas bias nol	Variansi Allan Rata-rata 10 s (-40 °C ~ + 80 °C, suhu konstan)	0.1 0.5
Akselerometer	Zero bias	Jangkauan bias nol Perubahan bias nol dalam kisaran suhu penuh, nilai puncak ke puncak ○ 1	2 2
	Faktor skala	Keakuratan faktor skala Nonlinearitas faktor skala	0.3 0.02
	Resolusi		1.221×10⁻8
	Bandwidth		200
Antarmuka komunikasi	SPI satu arah	Tingkat Baud	15		MHz

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
UART satu arah		Tingkat Baud		230.4		Kbps
Satu arah CAN		Tingkat Baud			1	MHz
		SPI		200	1000	Hz
Frekuensi pengambilan sampel		UART		200		Hz
		Bisa		200		Hz
	Tegangan		3.0	3.3	3.6	V
Karakteristik listrik	Konsumsi daya				1.5	W
	Ripple	P-P			100	mV
Karakteristik struktural	Ukuran		47×44×14			mm
	Berat badan		50			g
Lingkungan penggunaan	Suhu operasi Suhu penyimpanan Getaran Dampak		- 40		80	°C
			-45		85	°C
				20~2000Hz,
				6.06g
				1000 g,0.5ms
Keandalan	MTBF		20000			h
	Waktu kerja terus menerus		120			h

Definisi polaritas IMU

3 gyros dan 3 akselerometer didefinisikan seperti yang ditunjukkan dalam gambar di bawah ini, dan arah panah positif.
