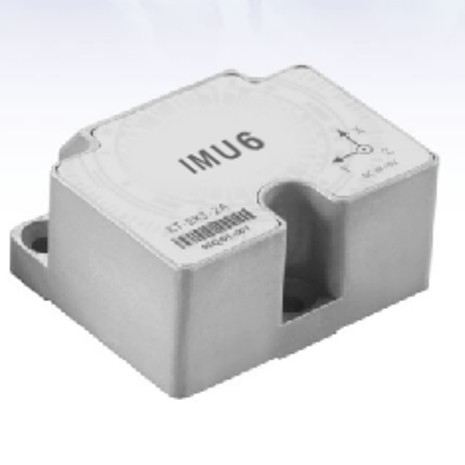

STIM300 Analog MEMS IMU Sensor, 3 Sensor Pengukuran Inersia Gyro

Name: STIM300 Analog MEMS IMU Sensor, 3 Sensor Pengukuran Inersia Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	IMU6
Moq:	1
harga:	3000~6000 USD
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE ROHS

Nama produk:

MEMS IMU 9 sumbu

rentang pengukuran gyro:

±400°/dtk

Stabilitas nol-bias:

≤ 1 °/H

Jalan acak:

≤ 0,2 °/√ H

Resolusi:

1 °/jam

Nonlinier faktor skala:

500 ppm

Bandwidth:

125Hz

Menyoroti:

Sensor MEMS IMU Analog

Sensor IMU MEMS 9 Sumbu

Sensor Pengukuran Inersia 125Hz

Deskripsi produk

STIM300 Analog MEMS IMU Sensor Harga Rendah Sensor Pengukuran Inersia 3 Akselerometer, 3 Gyro, Pitch Rolll Heading Temp

Spesifikasi giroskop

Parameter	Satuan	IMU6-1	IMU6-1A
Jangkauan pengukuran (bisa disesuaikan)	°/s	± 400	± 400
Stabilitas bias nol (@ Allan Variance)	°/jam	1	0.5
Stabilitas bias nol (1s halus, 1σ, suhu kamar)	°/jam	10	5
Stabilitas bias nol (10s halus, 1σ, suhu kamar)	°/jam	5	1
Kesalahan bias nol pada rentang suhu penuh	°/jam	20	10
Perjalanan acak	°/√h	0.2	0.1
Kemungkinan pengulangan tanpa bias	°/jam	10	5
Sensitivitas akselerasi bias nol	°/h/g	1	1
Resolusi	°/jam	2	1
Nonlinearitas faktor skala	ppm	500
Repeatability faktor skala	ppm	500
Kopling silang	%	0.1
Bandwidth	Hz	125

Tambahkan indikator teknis tabel

Parameter	Satuan	IMU6-1y-1	IMU6-1y-2
Jangkauan pengukuran (bisa disesuaikan)	g	± 10	± 30
Stabilitas bias nol (Variansi Allan @ 25 °C)	mg	0.02	0.05
Stabilitas bias nol (1s smoothing)	mg	0.1	0.5
Stabilitas bias nol (10 s smoothing)	mg	0.05	0.2
Kesalahan bias nol pada rentang suhu penuh	mg	1	3
Perjalanan acak	m/s/√h	0.001	0.002
Kemungkinan pengulangan tanpa bias	mg	0.1	0.5
Repeatability faktor skala	ppm	500
Nonlinearitas faktor skala	ppm	500
Bandwidth	Hz	125

Unit pengukuran inersia MEMS terdiri dari gyroscope tiga sumbu, accelerometer tiga sumbu, sudut kecenderungan tiga sumbu, sensor suhu, papan pengolah sinyal,struktur dan perangkat lunak yang diperlukan, dan digunakan untuk mengukur tiga sumbu kecepatan sudut, tiga sumbu percepatan dan tiga sumbu sudut kemiringan pembawa.tabel muatan dan data kemiringan kompensasi kesalahan belakang (termasuk kompensasi suhu), kompensasi sudut instalasi yang salah, kompensasi nonlinear dan sejenisnya) melalui port serial RS-422 sesuai dengan protokol komunikasi yang disepakati.

STIM300 Analog MEMS IMU Sensor, 3 Sensor Pengukuran Inersia Gyro 0

"IMU6-1y-x" dalam gambar adalah kode produk. Menurut aturan penamaan produk perusahaan, "y" dalam IMU6-1y-x dapat "A", "B"," C " atau tidak ada huruf untuk membedakan persyaratan indeks kinerja yang berbeda, dan" X "bisa" 1 "," 2 "." 3 "dan" 4 "untuk membedakan produk yang berbeda ditambah rentang meter. "XX-XXX" adalah nomor produk.

IMU6-1y-x IMU dipasang melalui 3 Φ4.4 melalui lubang, dan dipasang dengan 3 sekrup M4 (dengan spring washer dan flat washer).colokan harus terkunci dengan soket dan kabel harus diikatPada gambar A,B adalah datum instalasi pesawat kelompok inersia.

Dianjurkan bahwa datarnya permukaan pemasangan yang berlawanan dengan permukaan referensi tidak lebih dari 0,01 mm, vertikalnya tidak lebih dari 0,02 mm,dan keropos permukaan tidak melebihi 00,8 μm.

Dimensi
