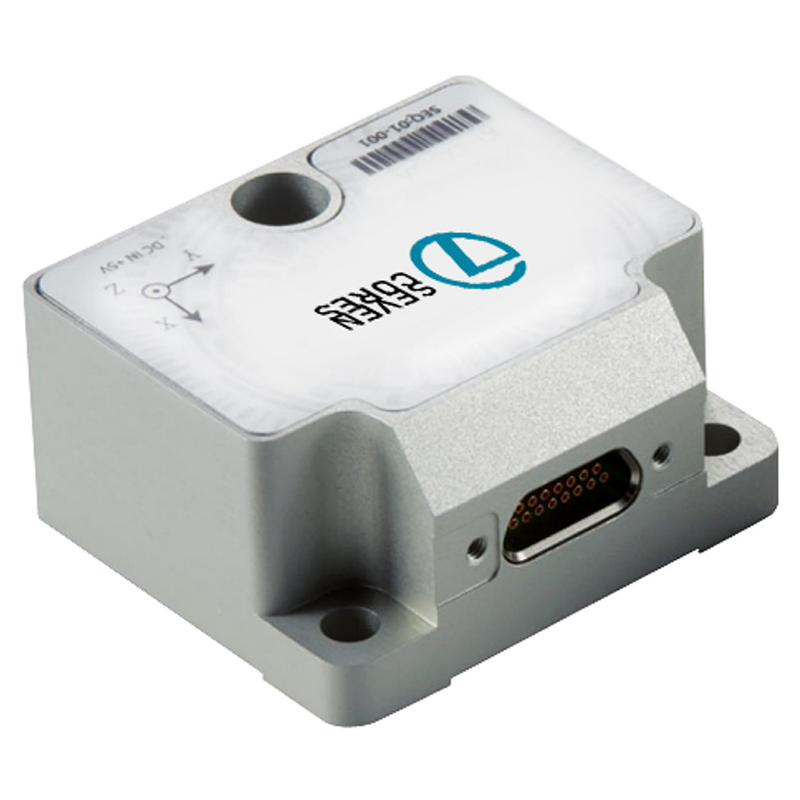

Unit Pengukuran Inersia Resolusi Tinggi Ganti STIM210 Pure IMU 3 Axis Gyro

Name: Unit Pengukuran Inersia Resolusi Tinggi Ganti STIM210 Pure IMU 3 Axis Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	IMU3
Moq:	1
harga:	2000~2500 USD
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE ROHS

Nama produk:

IMU murni

rentang pengukuran gyro:

±400°/dtk

Stabilitas nol-bias:

≤ 10 °/J

Jalan acak:

≤ 0,2 °/√ H

Sensitivitas akselerasi bias nol:

≤ 1 °/H/G

Menyoroti:

Unit Pengukuran Inersia IMU3

Unit Pengukuran Inersia STIM210

Akselerometer Sumbu ROHS 3

Deskripsi produk

Inertial Measure Unit Sensor Ganti STIM210 Pure IMU 3 Axis Gyro 3 Axis Accelerometer

Micro gyroscope terdiri dari gyroscope tiga sumbu, sensor suhu, papan pemrosesan sinyal, struktur dan perangkat lunak yang diperlukan,dan digunakan untuk mengukur kecepatan sudut tiga sumbu/dua sumbu pembawa, dan output tiga data kecepatan sudut yang tunduk pada kompensasi kesalahan (termasuk kompensasi suhu, kompensasi sudut kesalahan pemasangan,kompensasi nonlinear dan sejenisnya) melalui port serial RS-422 sesuai dengan protokol komunikasi yang disepakati.

1.1.1 Spesifikasi giroskop

Jangkauan pengukuran: ± 400 °/s
Stabilitas bias nol (@ Allan varians): ≤ 1 °/H
Stabilitas bias nol (1s halus, 1σ, suhu kamar): ≤ 10 °/H
Kesalahan bias nol dalam kisaran suhu penuh: ≤ 20 °/H
Perjalanan acak: ≤ 0,2 °/√ H
Kebalikan bias nol: ≤10°/h
Sensitivitas akselerasi bias nol: ≤ 1 °/H/G
Resolusi: ≤ 0,001 °/s
Nonlinearitas faktor skala: ≤ 100ppm
Repeatability of scale factor: ≤ 100ppm
Kopling silang: ≤ 0,1%
Bandwidth: ≤ 250Hz
Berat: (52 ± 5) G

1.1.2 Persyaratan pasokan listrik

Tegangan pasokan: (+ 5 ± 0,5) V (DC);
arus catu daya: arus kerja < 0,3A;

1.1.3 Kemampuan beradaptasi dengan lingkungan

Suhu kerja: (-45 ~ 85) °C
Suhu penyimpanan: (-55 ~ 105) °C
Getaran: 10 ~ 2000Hz, 6,06g
Dampak: 5000 G, 0,1ms

Gambar garis besar dari gyroscope mikro

Unit Pengukuran Inersia Resolusi Tinggi Ganti STIM210 Pure IMU 3 Axis Gyro 0

Nomor simpul	Definisi simpul	Jenis	Jelaskan
1	GND	Penyediaan	Power ground (((4)
2	ExtTrig	Input	Sumber Pemicu Eksternal (3)
3	VSUP	Penyediaan	Positif akhir catu daya produk, catu daya DC diatur + 5V
4	TxD+	Output	Produk RS422 output antarmuka terminal positif
5	TXD-	Output	Produk RS422 output interface terminal negatif
6	Chassis	Chassis	Produk yang terisolasi secara mekanis dari tanah tenaga
7	GND	Input	Tanah Sinyal ((4)
8	NRST	Input	Sinyal reset ((2)
9	RxD-	Input	Terminal negatif antarmuka penerima RS422 produk
10	RxD+	Input	Terminal positif antarmuka penerima RS422 produk

Dimensi
