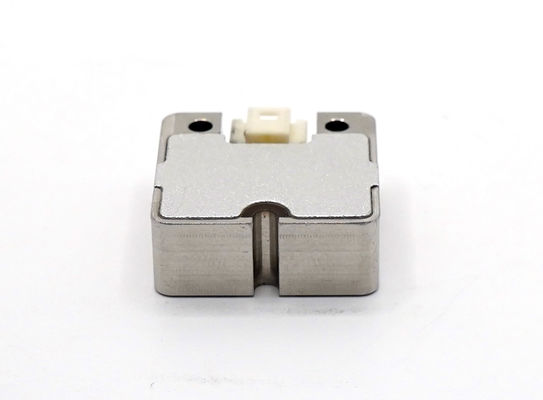

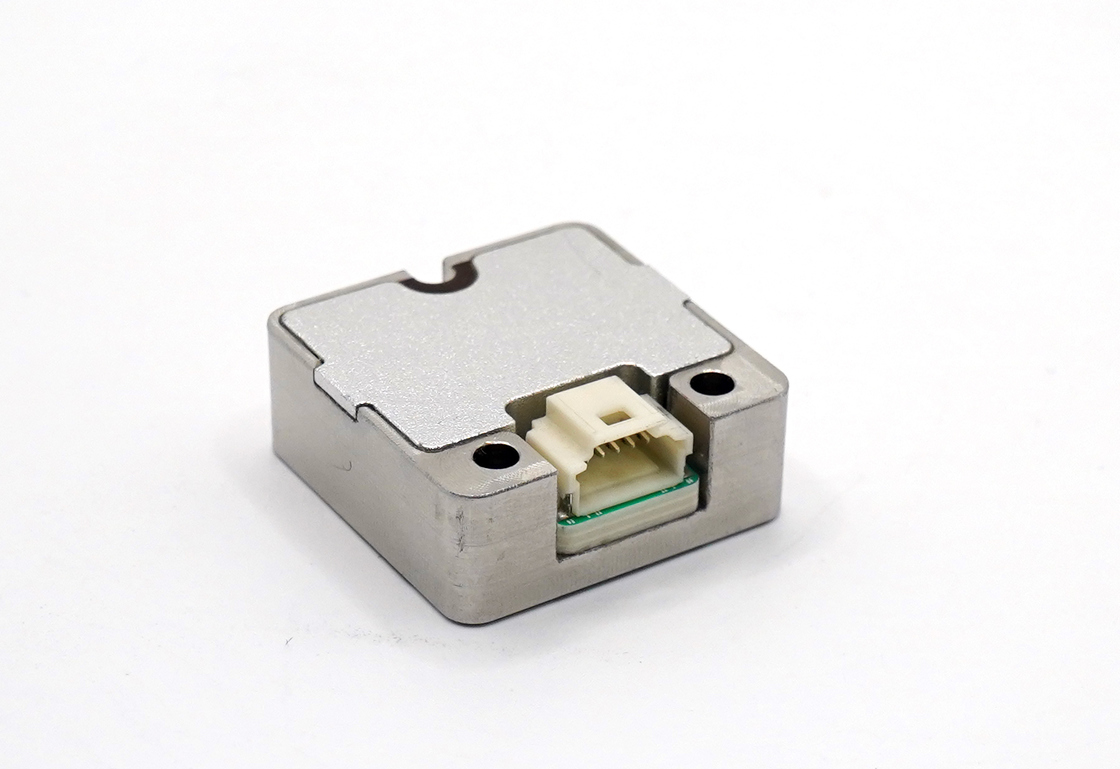

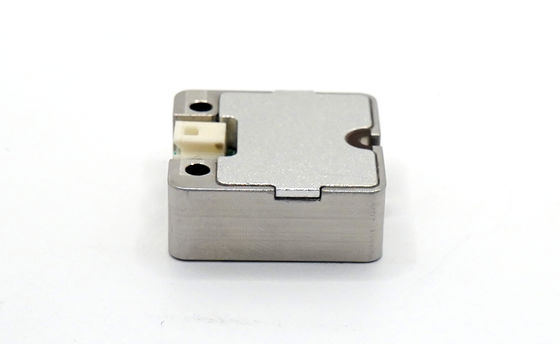

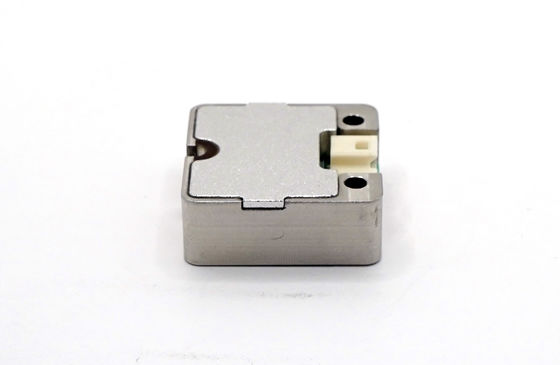

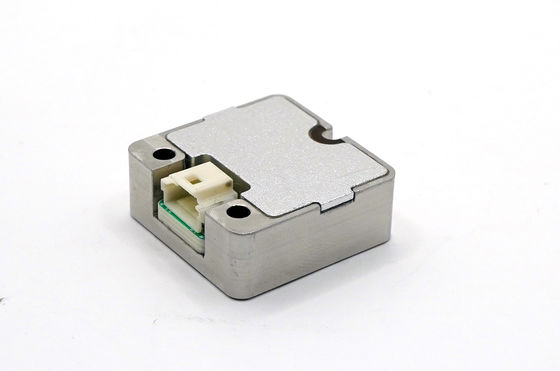

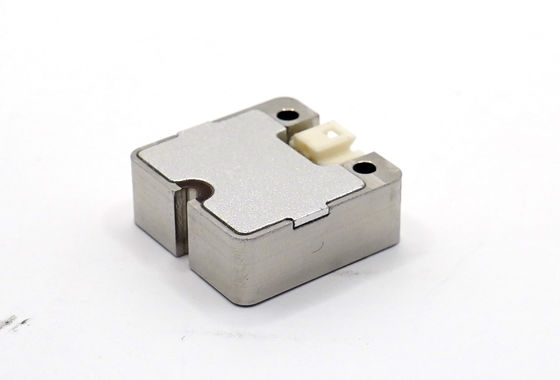

Sistem navigasi kelas otomotif MEMS IMU

Sistem navigasi kelas otomotif MEMS IMU

Nama merek:	Firepower
Nomor Model:	IMU115
Moq:	1
harga:	200$
Ketentuan Pembayaran:	T/t, l/c
Kemampuan Penyediaan:	1000/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Kisaran giroskop:

250/ 500 º/dtk

Stabilitas bias nol:

3,0º/jam

Faktor skala nonlinier:

0,02%

Bandwidth:

Kisaran akselerometer:

4//16/g

Antarmuka:

1 arah UART

Getaran:

20~2000Hz,3g

Dampak:

1000g,0,5 ms

Kemasan rincian:

karton dengan spons

Menyediakan kemampuan:

1000/bulan

Menyoroti:

Tipe UOO Meja Putar Triaksial

Meja Putar Triaksial Tingkat Sudut

Meja Putar Triaksial Tiga Arah

Deskripsi produk

IMU MEMS Tingkat Otomotif untuk Sistem Navigasi

IMU115 adalah unit pengukuran inersia (IMU) canggih berbasis teknologi mikro-mekanis (MEMS), yang menampilkan giroskop MEMS dan akselerometer MEMS berkinerja tinggi bawaan. Ia menyediakan pengukuran yang tepat dari 3 kecepatan sudut dan 3 percepatan.

Dirancang untuk keandalan tinggi dan kemampuan beradaptasi lingkungan yang luar biasa, IMU115 dapat disesuaikan dengan solusi perangkat lunak yang berbeda untuk aplikasi dalam penggerak cerdas, komunikasi dalam gerakan, pemetaan, platform stabilisasi, dan bidang terkait.

Fitur Produk

Giroskop digital tiga sumbu:
- Rentang pengukuran dinamis ±250º/s (500º/s opsional)
- Stabilitas bias nol: 10º/j (GJB, 10s, tipikal), 6.0º/j (ALLAN, tipikal)
Akselerometer digital triaksial:
- Rentang pengukuran dinamis ±4g (dapat dikonfigurasi hingga 16g)
- Stabilitas bias nol: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Keandalan tinggi: MTBF > 20.000 jam
Akurasi terjamin di seluruh rentang suhu penuh (-40℃ hingga 80℃) dengan algoritma kalibrasi dan kompensasi suhu berkinerja tinggi bawaan
Dirancang untuk beroperasi secara efektif dalam kondisi getaran yang kuat
Antarmuka: UART 1 arah

Bidang Aplikasi

Sistem penggerak cerdas
Komunikasi dalam gerakan
Aplikasi pemetaan
Platform stabilisasi

Spesifikasi Produk

Parameter	Kondisi Uji	Minimum	Tipikal	Maksimum	Satuan
Giroskop
Rentang pengukuran dinamis			250	500	º/s
Stabilitas bias nol	Varians Allan		3.0		º/j
Stabilitas bias nol	Rata-rata 10s (-40℃ hingga +80℃, suhu konstan)		6.0		º/j
Rentang bias nol			±0.2		º/s
Variasi bias nol di seluruh rentang suhu penuh			±0.3		º/s
Akurasi faktor skala			0.2		%
Non-linearitas faktor skala			0.02		%FS
Bandwidth			80		Hz
Akselerometer
Rentang pengukuran dinamis			4	16	g
Stabilitas bias nol	Varians Allan		0.065		mg
Stabilitas bias nol	Rata-rata 10s (-40℃ hingga +80℃, suhu konstan)		0.12		mg
Rentang bias nol			±3		mg
Perubahan bias nol dalam rentang suhu penuh			±6		mg
Akurasi faktor skala			0.3		%
Non-linearitas faktor skala			0.03		%FS
Bandwidth			80		Hz
Antarmuka Komunikasi
Laju baud UART 1 arah			115.2	460.8	Kbps
Frekuensi pengambilan sampel UART		200	1000		Hz
Karakteristik Listrik
Tegangan		4.5	5	5.5	V
Konsumsi daya				0.35	W
Ripple (P-P)				20	mV
Karakteristik Struktural
Ukuran			22.4×22.4×9.5		mm
Berat			16		g
Gunakan Lingkungan
Suhu pengoperasian		-40		80	℃
Suhu penyimpanan		-45		85	℃
Getaran			20-2000Hz, 3g
Dampak			1000g, 0.5ms
Keandalan
MTBF			20000		j
Waktu kerja terus-menerus			120		j

Catatan: Bias nol dari seluruh proses perubahan suhu dihitung dengan laju perubahan suhu ≤1℃/menit dan rentang suhu -40℃ hingga +80℃.

Gambar Garis Besar
