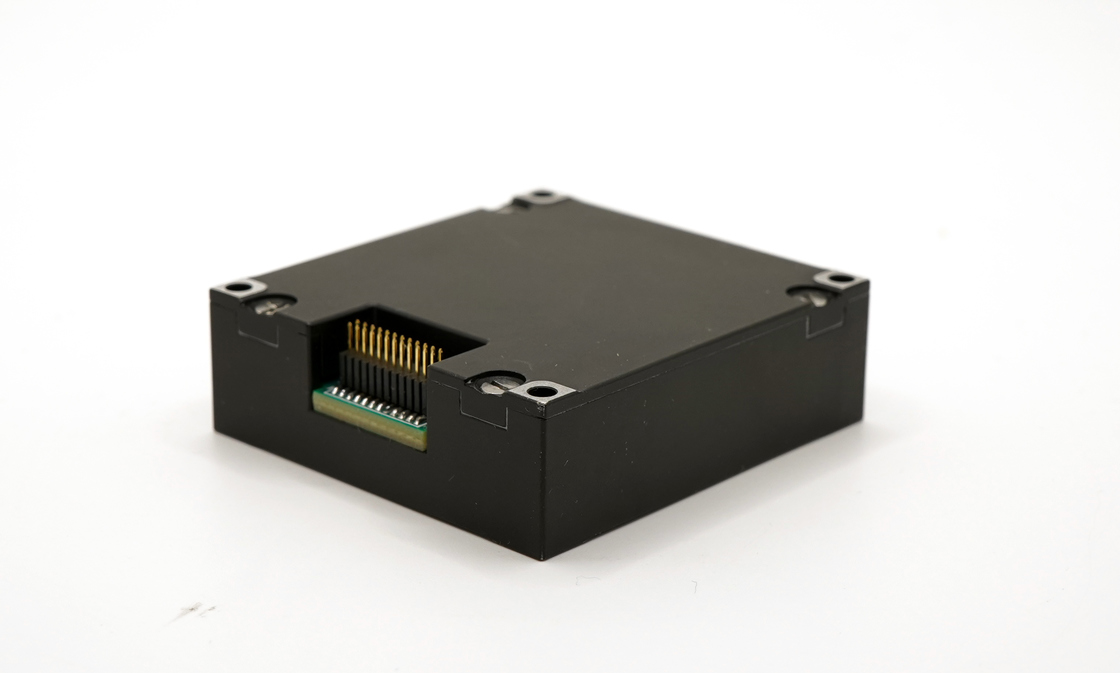

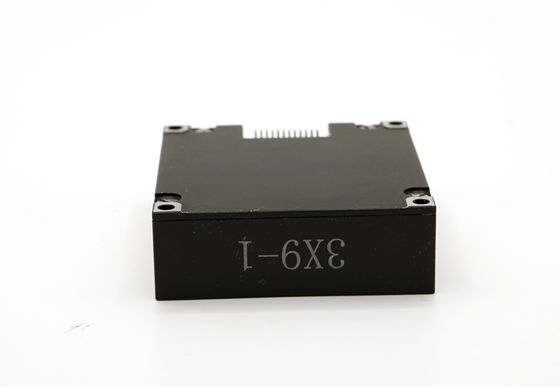

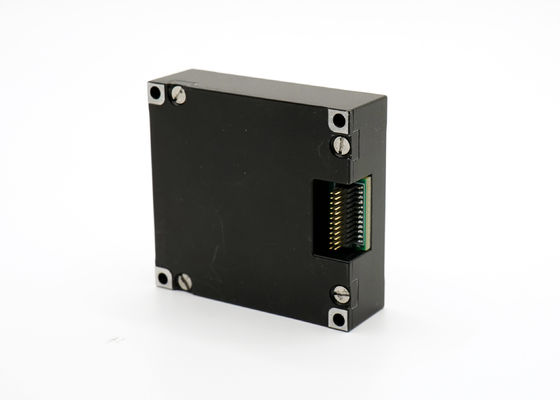

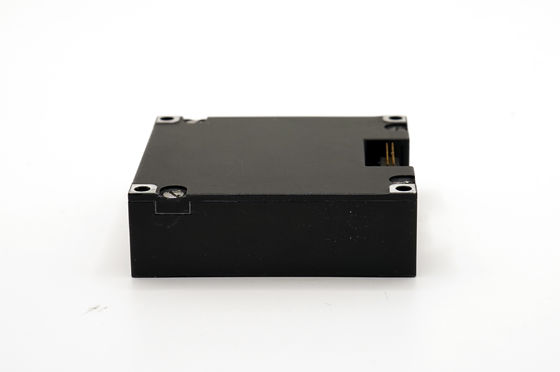

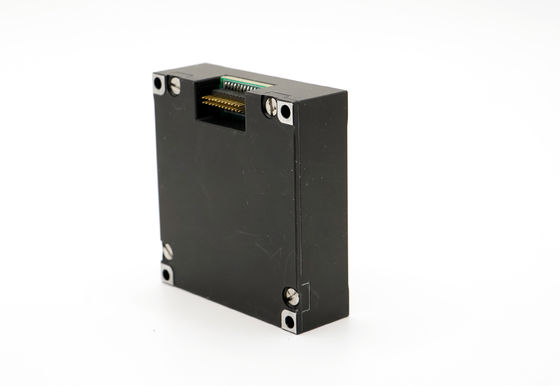

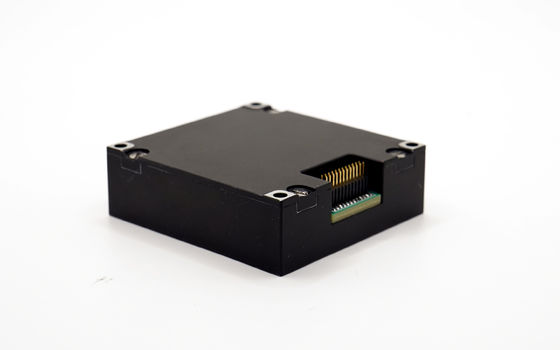

Unit Pengukuran Inersia 10-Axis untuk Kontrol Sikap dan Ketinggian UAV Adis16488

Unit Pengukuran Inersia 10-Axis untuk Kontrol Sikap dan Ketinggian UAV Adis16488

Nama merek:	Firepower
Nomor Model:	16488HB
Moq:	1
Ketentuan Pembayaran:	T/t, l/c
Kemampuan Penyediaan:	1000 pcs

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Rentang Akurasi:

±16 gram

Kisaran gyro:

±500/2000º/dtk

Instabilitas bias nol:

3º/jam

Jalan acak sudut:

0,15°/ √jam

Bandwidth:

200 Hz

Voltase:

3,3±0,15V

Berat:

Sensitivitas Magnetometer:

0,1mgauss/LSB

Kemasan rincian:

Kotak kayu

Menyediakan kemampuan:

1000 pcs

Menyoroti:

Getaran 2 Axis Turntable

2 Axis Turntable Frame Based

Deskripsi produk

Unit Pengukuran Inersia 10-Axis untuk Kontrol Sikap dan Ketinggian UAV Adis16488

Deskripsi Produk

Peraturan16488HB Multi-degree of freedom Inertial Measurement Unit (IMU)adalahsistem inersia berkinerja tinggi, terintegrasi sepenuhnyasetara denganADIS16488. Ini menggabungkangyroscope tiga sumbu,akselerometer tiga sumbu,magnetometer tiga sumbu, dansensor tekanan barometrikdalam modul kompak.

IMU ini menyediakan pengukuran yang akurat darikecepatan sudut, akselerasi linier, medan magnet, dan tekanan udarauntuk platform dinamis seperti:kendaraan otonom, UAV, robotika, dan sistem navigasi.

BerperanKompensasi kesalahan bawaan(termasukpergeseran suhu, kesalahan keselarasan, dan koreksi nonlinier), 16488C memastikanstabilitas dan presisiData dieksekusi melaluiAntarmuka SPI atau UARTdi bawah protokol komunikasi standar, memungkinkanintegrasi sistem yang mudahdanSensor gerak real-time.

Fitur Utama

Sistem pengukuran inersia 10 sumbu (gyro, akselerometer, magnetometer, barometer)
Performa tinggi setara dengan ADIS16488
Kompensasi kesalahan bawaan untuk pergeseran suhu dan kesalahan keselarasan
Pilihan antarmuka SPI dan UART
Desain kompak dan terintegrasi
Cocok untuk UAV, kendaraan otonom, dan robotika

Parameter teknis

Parameter		Kondisi pengujian	Nilai minimum	Nilai tipikal	Nilai maksimum	Satuan
Gyroscope	Jangkauan pengukuran dinamis			500	2000	°/s
	Stabilitas bias nol	Varian Allan, sumbu Z		0.8		°/jam
		Varian Allan, sumbu X dan Y		1.6		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu Z		3		°/jam
		rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan), sumbu X dan sumbu Y		6		°/jam
	Zero bias	Jangkauan bias nol, sumbu Z		± 0.07		°/s
		Jangkauan bias nol, sumbu X dan sumbu Y		± 0.2		°/s
		Perubahan bias nol dalam rentang suhu penuh, sumbu Z 1		± 0.02		°/s
		Perubahan Bias Nol atas Suhu, X dan Y sumbu 1		± 0.06		°/s
		Kemungkinan Ulang Mulai Berturut-turut, sumbu Z		0.002
		Repeatability awal berturut-turut, sumbu X dan sumbu Y		0.006
		Kebalikan start dari hari ke hari, sumbu Z		0.003		/s
		Mulai pengulangan hari demi hari, sumbu X dan sumbu Y		0.009		°/s
		Fefek percepatan linier pada bias		0.002		°/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan setelah getaran 2		0.002		°/s/g
		Pengaruh getaran pada bias nol, perubahan sebelum dan selama getaran 2		0.002		°/s/g
	Faktor skala	Keakuratan faktor skala, sumbu Z		0.3		%
		Keakuratan Faktor Skala, sumbu X dan Y		0.6		%
		Nonlinearitas faktor skala, sumbu Z		0.01		% FS
		Nonlinearitas Skala Factor, sumbu X dan Y		0.02		% FS
	Jalan acak sudut			0.15		°/ √hr
	Kepadatan kebisingan			0.001		°/s/ √Hz
	Resolusi			3.052×10-7		/s/LSB
	Bandwidth			200		Hz
Akselerometer	Jangkauan pengukuran dinamis			16	200	g
	Stabilitas bias nol	Variansi Allan		0.06		mg
	Stabilitas bias nol	Rata-rata 10 s (-40 °C ~ + 70 °C, suhu konstan)		0.4		mg
	Zero bias	Jangkauan bias nol		2		mg
		Perubahan bias nol dalam seluruh kisaran suhu, nilai puncak ke puncak 1		4		mg
		Kemungkinan berulangnya start berturut-turut		0.5		mg
		Kemampuan mengulangi dimulai setiap hari		0.8		mg
		Koefisien suhu bias nol		0.05	0.1	mg/°C

	Faktor skala	Keakuratan faktor skala		0.5		%
		Nonlinearitas faktor skala		0.1		% FS
	Kecepatan berjalan acak			0.029		m/s/ √hr
	Kepadatan kebisingan			0.025		mg/ √Hz
	Resolusi			1.221×10-8		g/LSB
	Bandwidth			200		Hz
Magnetometer	Jangkauan medan magnet	Brg, seksi		± 13		Gauss
		Brg,z		± 25		Gauss
	Resolusi			0.3		μT
	Keakuratan arah	Komponen geomagnetik horizontal 30 μT, 25 °C		± 2.5		Dega
	Jangkauan pengukuran dinamis			2.5		Gauss
	Zero bias	Lingkungan non-magnetik		15		- Apa?
Barometer	Jangkauan pengukuran dinamis		300		1100	mbar
	Zero bias			4.5		mbar
Antarmuka komunikasi	SPI satu arah	Tingkat Baud			15	MHz
	Satu arah C A N	Tingkat Baud			1	MHz
	Frekuensi pengambilan sampel	SPI		2460	2460	Hz
		Bisa		200
Karakteristik listrik	Tegangan		3.0	3.3	3.6	V
	Konsumsi daya				1.5	W
	Ripple	P-P			100	mV
	Waktu penyelesaian	Dari 0 V sampai 3. 3 V			80	ms

Karakteristik struktural	Ukuran		47×44×14		mm
	Berat badan		50		g
Lingkungan penggunaan	Suhu operasi	- 40		70	°C
	Suhu penyimpanan	-45		75	°C
	Getaran		20~2000Hz, 6.06g
	Dampak		1000 g,0.5ms
Keandalan	MTBF		20000		h
	Waktu kerja terus menerus		120		h
①: Hitung penyimpangan nol dari seluruh proses perubahan suhu, laju perubahan suhu ≤ 1 °C/menit, dan kisaran suhu adalah -40 °C ~ + 70 °C ②: Kondisi getaran adalah 6,06 G, 20Hz ~ 2000Hz
