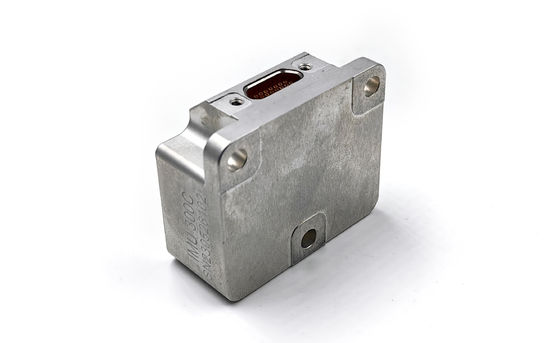

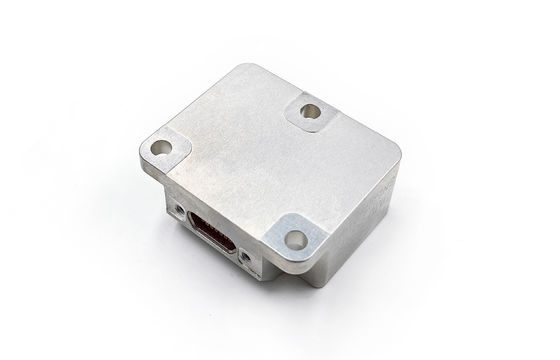

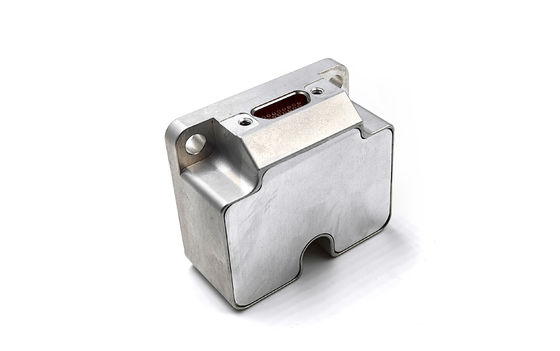

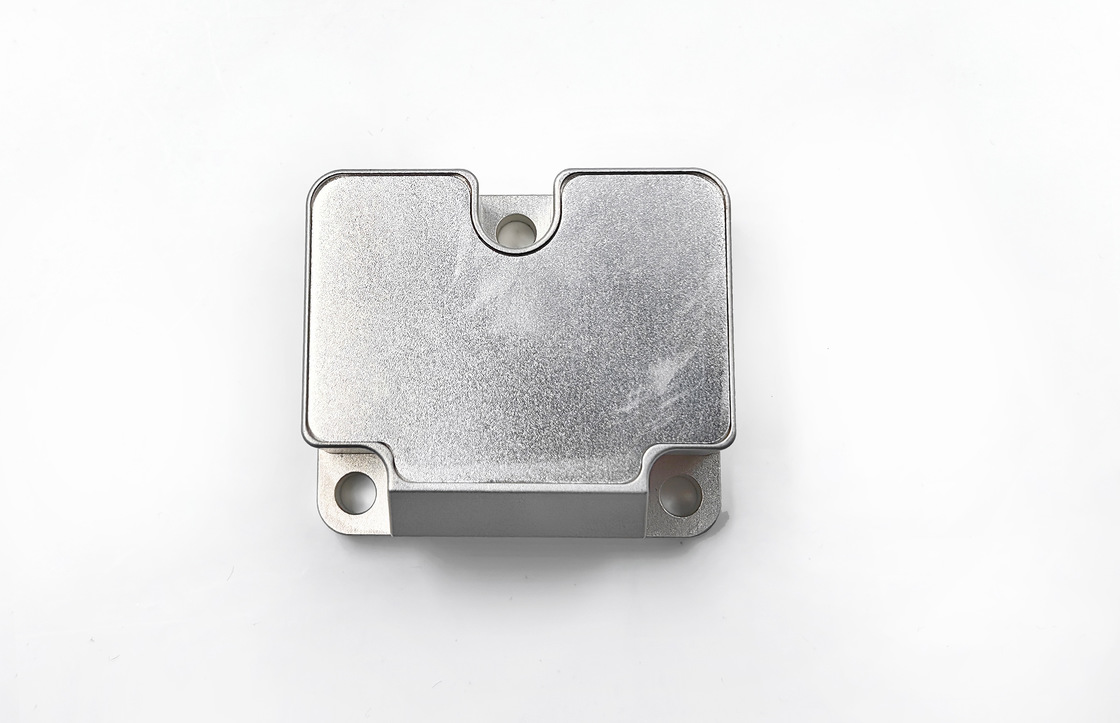

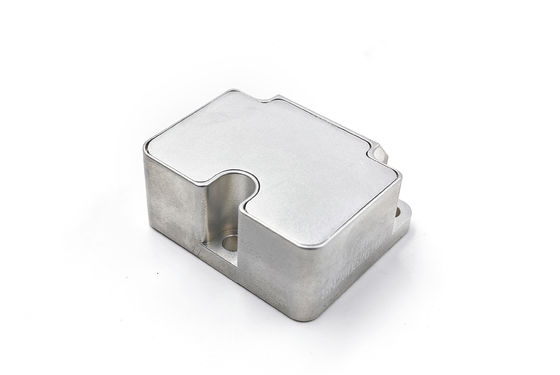

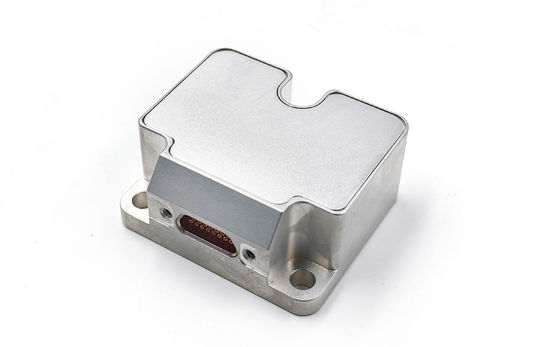

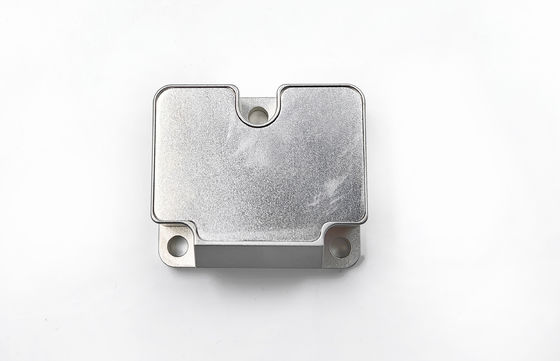

Unit Pengukuran Inersia 6-Axis Taktis dengan Kompensasi Suhu untuk INS

Unit Pengukuran Inersia 6-Axis Taktis dengan Kompensasi Suhu untuk INS

Nama merek:	Firepower
Nomor Model:	IMU6-1
Moq:	1
Ketentuan Pembayaran:	T/t, l/c
Kemampuan Penyediaan:	1000 pcs

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

±400º/dtk

Stabilitas Bias Saat Berjalan Giroskop:

0,3 °/jam

Stabilitas Bias @10s (10s halus, 1σ, suhu kamar):

3 °/jam

Kisaran akselerometer:

10g

Stabilitas bias acc:

00,02 mg

Antarmuka komunikasi:

RS422

Berat:

55g

Bandwidth 3 dB:

250hz

Kemasan rincian:

karton kayu

Menyediakan kemampuan:

1000 pcs

Menyoroti:

Tabel Tingkat Sumbu Tipe 2 Miring

Tabel Tingkat Sumbu Uji Ruang 2

Deskripsi produk

Unit Pengukuran Inersia 6-Axis Tingkat Taktis dengan Kompensasi Suhu untuk INS

PeraturanUnit Pengukuran Inersia MEMSadalah sistem yang terintegrasi sepenuhnyapaket sensor tingkat navigasi. MengukurKecepatan, akselerasi, dan kecenderungan sudut 3-sumbu, berlaku lanjutKompensasi kesalahan, dan output data melaluiRS-422menggunakan protokol standar. Desainnya yang kompak dan kuat membuatnya cocok untukkontrol sikap, navigasi inersia, dan pemantauan gerakdalamUAV, kendaraan industri, dan platform aeroangkasa, menawarkanpenggantian STIM300 yang hemat biayadengan keandalan dan akurasi yang tinggi.

Parameter teknis utama

Spesifikasi Giroskop

Parameter	Satuan	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Jangkauan pengukuran (bisa disesuaikan)	°/s	± 400	± 400	± 400	± 2000
Stabilitas Bias In-Run ((@ Varian Allan)	°/jam	0.3	0.1	0.05	1
Stabilitas bias @10s (10s halus, 1σ, suhu kamar)	°/jam	3	1	0.5	6
Stabilitas bias pada suhu penuh	°/jam	10	3	2	18
Angular Random Walk	°/√h	0.15	0.1	0.02	0.3
Kebalikan bias (1σ)	°/jam	1	0.5	0.3	2
Sensitivitas akselerasi bias	°/h/g	1	1	1	2
Skala Factor Non-Linearity ((1σ)	ppm	150	150	150	300
Repeatability Scale Factor (1σ)	ppm	20	20	20	100
Kesalahan keselarasan	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB Bandwidth	Hz	250	200	150	250

Indikator teknis akselerometer

Parameter	Satuan	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Jangkauan pengukuran (bisa disesuaikan)	g	± 10	± 30	± 50	± 80
Stabilitas Bias di Run (Allan Variance @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilitas bias @10s	mg	0.05	0.2	0.5	1
Stabilitas bias pada suhu penuh	mg	1	3	5	15
Angular Random Walk	m/s/√h	0.001	0.002	0.005	0.01
Bias repeatability ((1σ)	mg	0.1	0.5	1	2
Repeatability Scale Factor (1σ)	ppm	200	200	200	200
Skala Factor Non-Linearity ((1σ)	ppm	50	100	200	300
Kesalahan keselarasan	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB Bandwidth	Hz	100	100	100	100

Spesifikasi sudut miring (tidak dikonfigurasi secara default, opsional)

Parameter	Satuan	IMU6-1y-x
Jangkauan pengukuran (bisa disesuaikan)	g	± 1.7
Stabilitas bias (1s smoothing)	mg	0.5
Perjalanan acak	m/s/√h	0.08
Non-linearitas faktor skala	ppm	100

Karakteristik Listrik

Parameter	Satuan	IMU6-1y-x
Tegangan	V	5
Konsumsi daya	W	2
Ripple	mV	100

Kemampuan Beradaptasi dengan Lingkungan

Parameter	Satuan	IMU6-1y-x
Suhu operasi	°C	-45 ~ 85
Suhu penyimpanan	°C	-55 ~ 105
Getaran	...	10~2000Hz,6.06g
Dampak	...	1000 g,0.1ms

Spesifikasi Lainnya

Parameter	Satuan	IMU6-1y-x
Berat badan	g	55±5
