MEMS Gyro Chip Manufacturer Low Drift Sensor untuk Robot Harga Pabrik

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400 derajat/dtk

Stabilitas bias:

<0,1°/jam

lebar pita:

200Hz

Jalan acak sudut:

<0,05°/√jam

Akurasi output:

24 bit

Tingkat keluaran:

12kHz

Suhu kerja:

-40ºC hingga +85ºC

Tegangan Pasokan:

5±0,25V

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

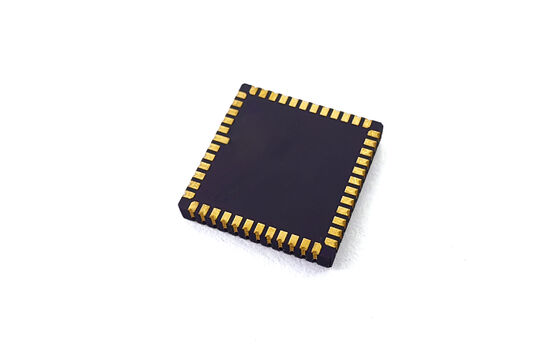

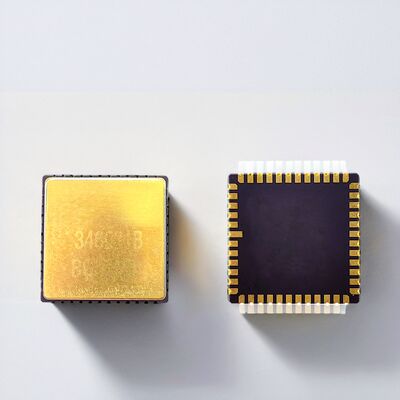

Produsen Chip Giroskop MEMS Sensor Drift Rendah Harga Pabrik untuk Robotika

Ikhtisar Produk

Chip giroskop MEMS kami adalah solusi berkinerja tinggi untuk navigasi presisi dan penginderaan gerakan. Chip ini memiliki drift bias rendah, stabilitas tinggi, dan ketahanan kuat terhadap guncangan dan getaran, memastikan operasi yang andal di lingkungan yang menuntut.

Dirancang untuk integrasi yang mulus ke dalam sistem IMU, UAV, dan navigasi inersial, chip ini menawarkan antarmuka yang fleksibel, konsumsi daya rendah, dan ukuran ringkas. Kustomisasi OEM dan dukungan teknis tersedia, menjadikannya pilihan ideal untuk aplikasi industri dan komersial.

Panduan Desain PCB

Kapasitor decoupling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Minimalkan resistansi ekuivalen dari jejak
Hubungkan ujung lain dari kapasitor decoupling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian ke ground sinyal melalui manik magnetik
Tempatkan kapasitor decoupling untuk VCC dan VIO dekat dengan pin yang sesuai
VCC memerlukan jejak PCB yang lebar untuk memastikan stabilitas tegangan (sekitar 35 mA arus selama operasi normal)
Hindari merutekan di bawah paket untuk perakitan yang lancar
Tempatkan komponen untuk menghindari area konsentrasi tegangan
Hindari elemen disipasi panas besar dan area dengan kontak mekanis eksternal
Cegah penempatan di area yang rentan terhadap ekstrusi, tarikan, atau kelengkungan selama pemasangan

Spesifikasi Teknis

Kinerja	Unit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Rentang	deg/s	400	400	400	400	400	100
Bandwidth @3DB (disesuaikan)	Hz	90	180	200	200	300	50
Akurasi output (SPI digital)	bit	24	24	24	24	24	24
Tingkat output (ODR) (disesuaikan)	Hz	12K	12K	12K	12K	12K	12K
Penundaan (disesuaikan)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilitas bias	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilitas bias (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Kesalahan bias terhadap suhu (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Skala faktor pada 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Pengulangan skala faktor (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Skala faktor vs suhu (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linearitas skala faktor (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular random walk (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Kebisingan (Puncak ke Puncak)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensitivitas Nilai G	°/hr/g	<1	<1	<1	<3	<1	<1

Parameter Teknis Tambahan

Waktu menyala (data valid): 750ms
Frekuensi Resonan Sensor: 10.5k-13.5kHz
Benturan (menyala): 500g, 1ms
Ketahanan benturan (mati): 10000g, 10ms
Getaran (menyala): 18g rms (20Hz hingga 2kHz)
Suhu kerja: -40°C hingga +85°C
Suhu penyimpanan: -55°C hingga +125°C
Tegangan suplai: 5±0.25V
Konsumsi arus: 45mA

Instruksi Pemasangan
