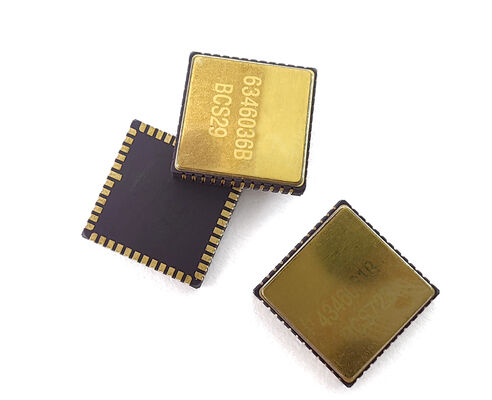

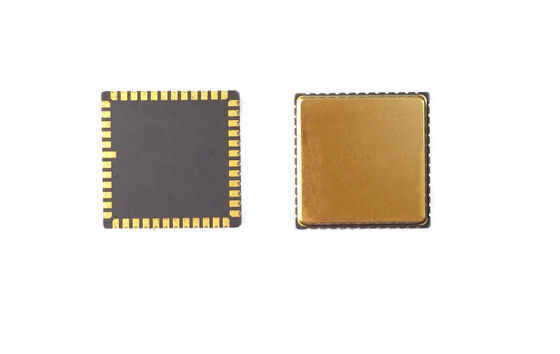

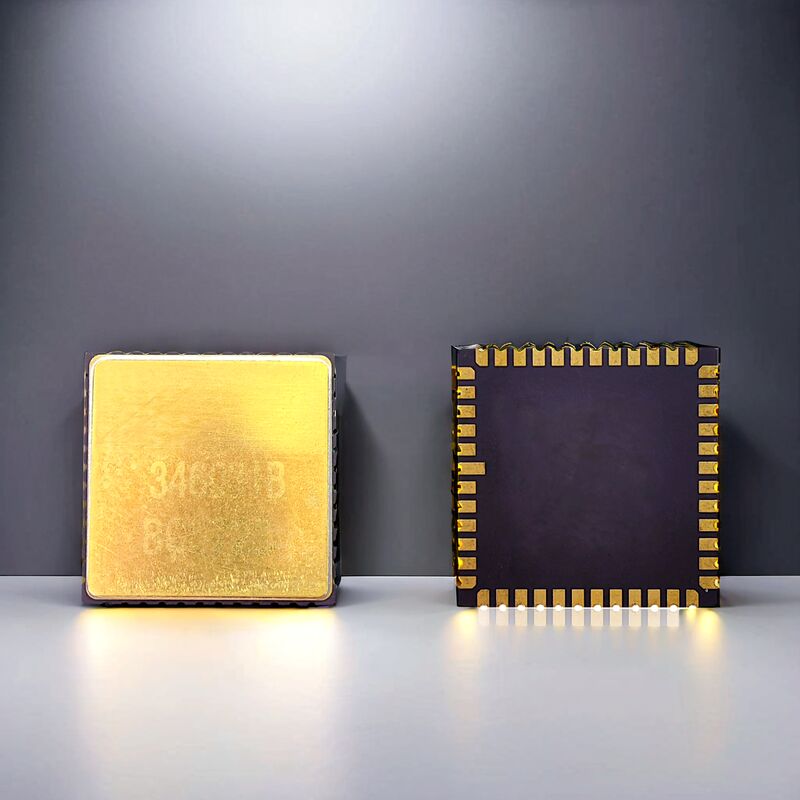

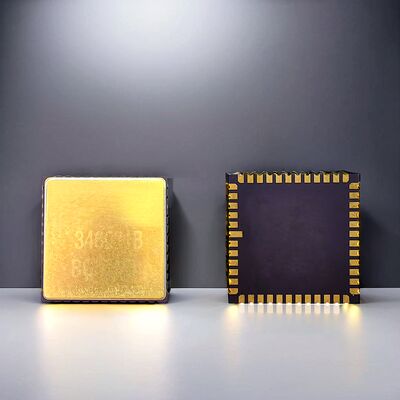

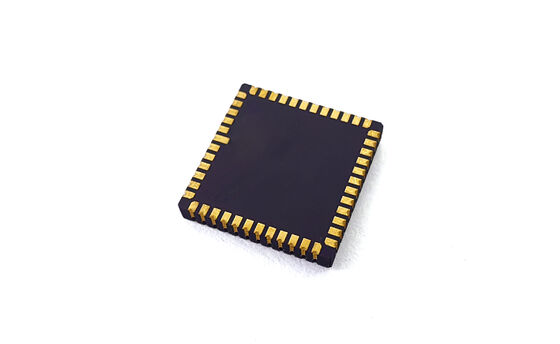

MEMS Gyro Chip Factory Direct OEM Tersedia Pengiriman Cepat

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400 derajat/dtk

Stabilitas bias:

<0,1°/jam

Bandwidth:

200Hz

Jalan acak sudut:

<0,05°/√jam

Akurasi output:

24 bit

Suhu kerja:

-40ºC hingga +85ºC

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

MEMS Gyro Chip - OEM langsung pabrik tersedia dengan pengiriman cepat

Ringkasan Produk

Dengan teknologi MEMS canggih, chip gyroscope ini memberikan data kecepatan sudut yang tepat dan dapat diandalkan untuk navigasi dan kontrol.Drift rendah dan stabilitas tinggi membuatnya cocok untuk aplikasi yang menuntut seperti aerospace, robotika, dan sistem otonom.

Pedoman Desain PCB

Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Meminimalkan resistensi setara dari jejak
Sambungkan ujung lainnya dari kapasitor pemutus kopling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian untuk sinyal tanah melalui manik magnetik
Tempatkan kapasitor pemutus kopling untuk VCC dan VIO dekat dengan pin yang sesuai
VCC membutuhkan jejak PCB yang luas untuk memastikan stabilitas tegangan (sekitar 35 mA arus selama operasi normal)
Hindari routing di bawah paket untuk perakitan halus
Temukan komponen untuk menghindari daerah konsentrasi stres
Hindari elemen disipasi panas yang besar dan area dengan kontak mekanik eksternal, ekstrusi, dan menarik
Hindari daerah di mana sekrup posisi rentan terhadap penyimpangan selama pemasangan

Spesifikasi Teknis

Kinerja	Satuan	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Jangkauan	derajat/s	400	400	400	400	400	100
Bandwidth @ 3DB (disesuaikan)	Hz	90	180	200	200	300	50
Keakuratan output (SPI digital)	bit	24	24	24	24	24	24
Tingkat output (ODR) (disesuaikan)	Hz	12K	12K	12K	12K	12K	12K
Penundaan (disesuaikan)	ms	<3	< 1.5	< 1.5	< 1.5	< 1	< 6
Stabilitas bias	derajat/jam ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilitas bias (1σ 10s)	derajat/jam ((1σ)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Kesalahan bias atas suhu (1σ)	derajat/jam ((1σ)	< 5	< 5	< 10	< 30	10	5
Faktor skala pada 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Repeatability faktor skala (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Skala faktor vs suhu (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Non-linearitas faktor skala (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Angular random walk (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Kebisingan (Pacak ke Puncak)	derajat/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Sensitivitas nilai	°/jam/g	< 1	< 1	< 1	<3	< 1	< 1
