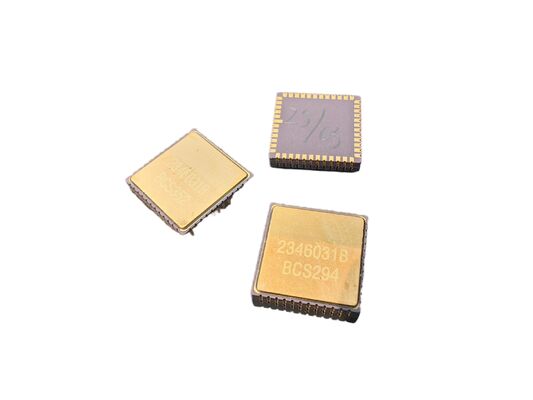

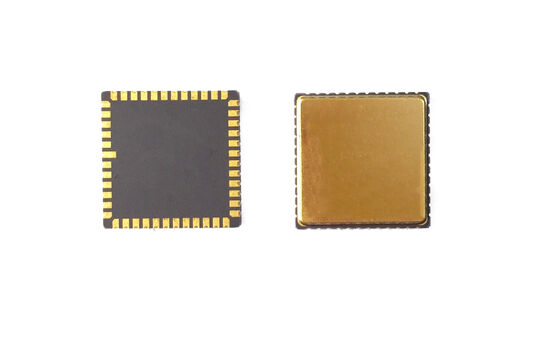

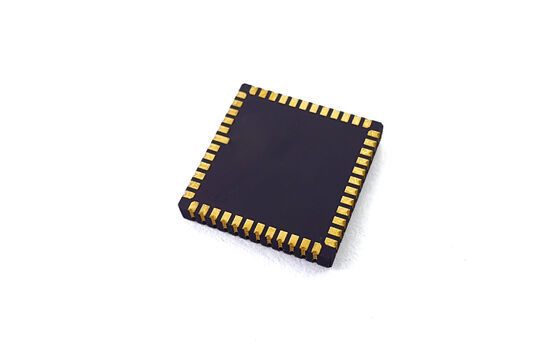

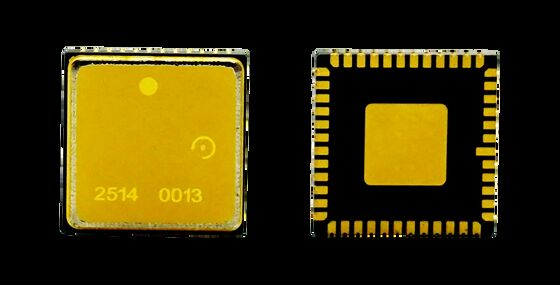

Chip Sensor MEMS Tingkat Sudut Resolusi Tinggi untuk Kontrol Presisi MGZ318HC-A1

Name: Chip Sensor MEMS Tingkat Sudut Resolusi Tinggi untuk Kontrol Presisi MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400

Stabilitas bias:

<0,1°/jam

lebar pita:

200Hz

Jalan acak sudut:

<0,05°/√jam

Tegangan Pasokan:

5±0,25V

Konsumsi Saat Ini:

45mA

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Chip Sensor MEMS Tingkat Sudut Resolusi Tinggi untuk Kontrol Presisi MGZ318HC-A1

Ringkasan Produk

Chip gyroscope MEMS kami menyediakan sensor gerak yang akurat dan stabil untuk sistem navigasi dan kontrol generasi berikutnya. Dengan kebisingan rendah dan keandalan tinggi, ia mendukung aplikasi di UAV, robotika,OEM kustomisasi memastikan kompatibilitas dengan kebutuhan sistem khusus Anda.

Pedoman Desain PCB

Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Meminimalkan resistensi setara dari jejak
Sambungkan ujung lainnya dari kapasitor pemutus kopling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian untuk sinyal tanah melalui manik magnetik
Tempatkan kapasitor pemutus kopling untuk VCC dan VIO dekat dengan pin yang sesuai
VCC arus operasi normal: sekitar 35 mA - membutuhkan jejak PCB yang luas untuk stabilitas tegangan
Hindari routing di bawah paket untuk perakitan halus
Temukan komponen untuk menghindari daerah konsentrasi stres
Hindari daerah dengan elemen disipasi panas besar, kontak mekanik eksternal, ekstrusi, menarik dan posisi sekrup zona penyimpangan

Spesifikasi Teknis

Kinerja	Satuan	MGZ318HC-A1
Jangkauan	derajat/s	400
Bandwidth @ 3DB (disesuaikan)	Hz	200
Keakuratan output (SPI digital)	bit	24
Tingkat output (ODR) (disesuaikan)	Hz	12K
Penundaan (disesuaikan)	ms	< 1.5
Stabilitas bias	derajat/jam ((1σ)	<0.1
Stabilitas bias (1σ 10s)	derajat/jam ((1σ)	< 1
Kesalahan bias atas suhu (1σ)	derajat/jam ((1σ)	< 10
Faktor skala pada 25°C	Lsb/deg/s	16000
Repeatability faktor skala (1σ)	ppm ((1σ)	< 20 ppm
Skala faktor vs suhu (1σ)	ppm ((1σ)	< 150 ppm
Non-linearitas faktor skala (1σ)	ppm	< 150 ppm
Angular random walk (ARW)	°/√h	<0.05
Kebisingan (Pacak ke Puncak)	derajat/s	<0.35
G Sensitivitas nilai	°/jam/g	< 1
Waktu hidup (data yang valid)	s	750m
Frekuensi Resonansi Sensor	hz	10.5k-13.5k

Spesifikasi Lingkungan

Dampak (kekuatan pada)	500g, 1ms
Resistensi benturan (power off)	10000g, 10ms
Getaran (hidup)	18g rms (20Hz sampai 2kHz)
Suhu kerja	-40°C sampai +85°C
Suhu penyimpanan	-55°C sampai +125°C
Tegangan pasokan	5±0,25V
Konsumsi saat ini	45mA

Instruksi Pemasangan
