MGZ318HC-A1 Chip Sensor Laju Sudut MEMS untuk Sistem Kontrol Penerbangan UAV

Name: MGZ318HC-A1 Chip Sensor Laju Sudut MEMS untuk Sistem Kontrol Penerbangan UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

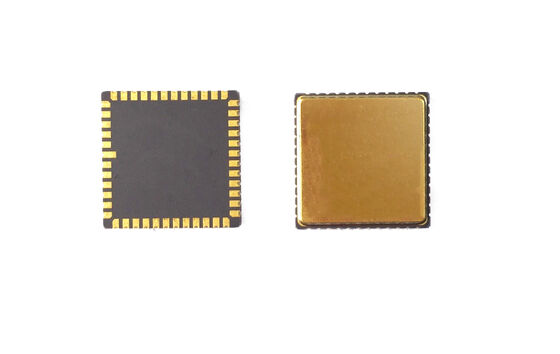

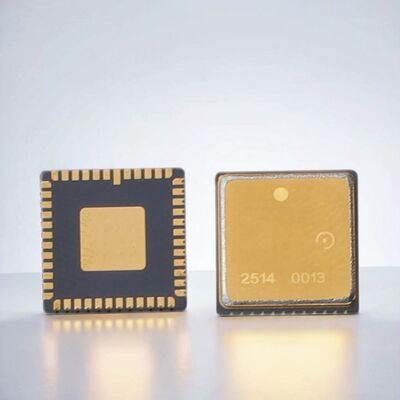

MGZ318HC-A1 MEMS Angular Rate Sensor Chip untuk UAV Flight Control System

Ringkasan Produk

Chip giroskop MEMS kami dioptimalkan untuk aplikasi IMU dan INS berkinerja tinggi.memberikan data yang akurat dan stabil untuk sistem navigasi dan kontrolUkuran kompak dan antarmuka yang fleksibel membuatnya mudah diintegrasikan ke dalam berbagai platform.

Pedoman Desain PCB

Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Meminimalkan resistensi setara dari jejak
Sambungkan ujung lainnya dari kapasitor pemutus kopling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian untuk sinyal tanah melalui manik magnetik
Tempatkan kapasitor pemutus kopling untuk VCC dan VIO dekat dengan pin yang sesuai
Operasi normal VCC membutuhkan arus sekitar 35 mA - gunakan jejak PCB yang luas untuk stabilitas tegangan
Hindari routing di bawah paket untuk perakitan halus
Temukan komponen untuk menghindari daerah konsentrasi stres
Hindari elemen disipasi panas yang besar dan area dengan kontak mekanik eksternal, ekstrusi, dan menarik
Hindari daerah di mana sekrup posisi rentan terhadap penyimpangan selama pemasangan

Spesifikasi Teknis

Kinerja	Satuan	MGZ318HC-A1
Jangkauan	derajat/s	400
Bandwidth @ 3DB (disesuaikan)	Hz	200
Keakuratan output (SPI digital)	bit	24
Tingkat output (ODR) (disesuaikan)	Hz	12K
Penundaan (disesuaikan)	ms	< 1.5
Stabilitas bias	derajat/jam ((1σ)	<0.1
Stabilitas bias (1σ 10s)	derajat/jam ((1σ)	< 1
Kesalahan bias atas suhu (1σ)	derajat/jam ((1σ)	< 10
Faktor skala pada 25°C	Lsb/deg/s	16000
Repeatability faktor skala (1σ)	ppm ((1σ)	< 20 ppm
Skala faktor vs suhu (1σ)	ppm ((1σ)	< 150 ppm
Non-linearitas faktor skala (1σ)	ppm	< 150 ppm
Angular random walk (ARW)	°/√h	<0.05
Kebisingan (Pacak ke Puncak)	derajat/s	<0.35
Sensitivitas G-Value	°/jam/g	< 1
Waktu hidup (data yang valid)	s	750m
Frekuensi Resonansi Sensor	hz	10.5k-13.5k

Spesifikasi Lingkungan

Dampak (kekuatan pada):500g, 1ms

Resistensi benturan (power off):10000g, 10ms

Getaran (kekuatan pada):18g rms (20Hz sampai 2kHz)

Suhu kerja:-40°C sampai +85°C

Temperatur penyimpanan:-55°C sampai +125°C

Tegangan pasokan:5±0,25V

Konsumsi saat ini:45mA

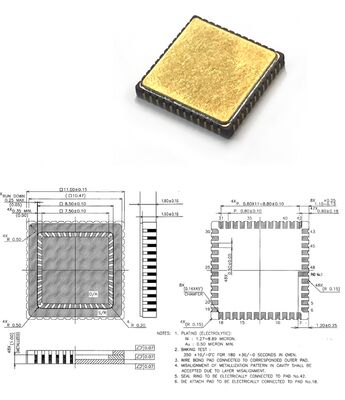

Instruksi Pemasangan
