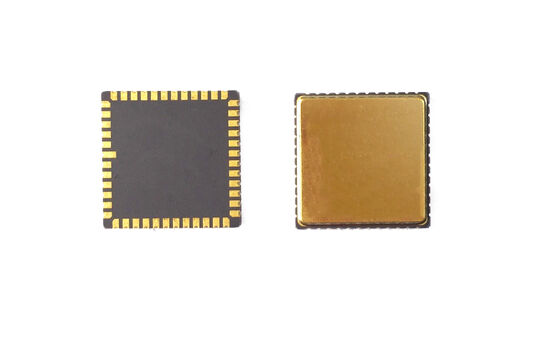

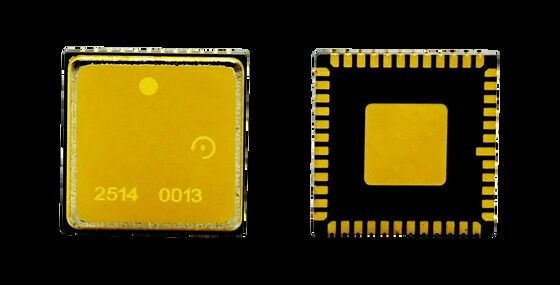

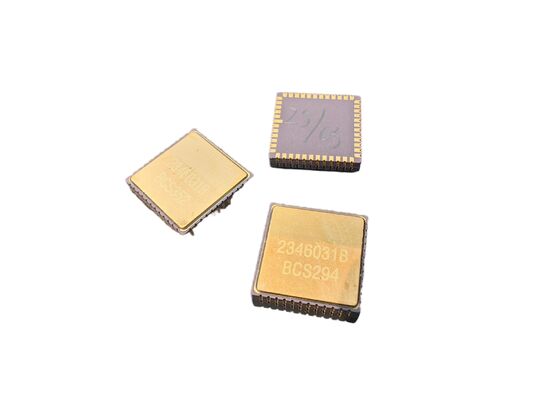

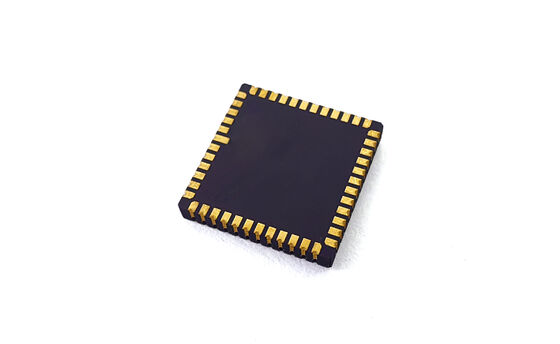

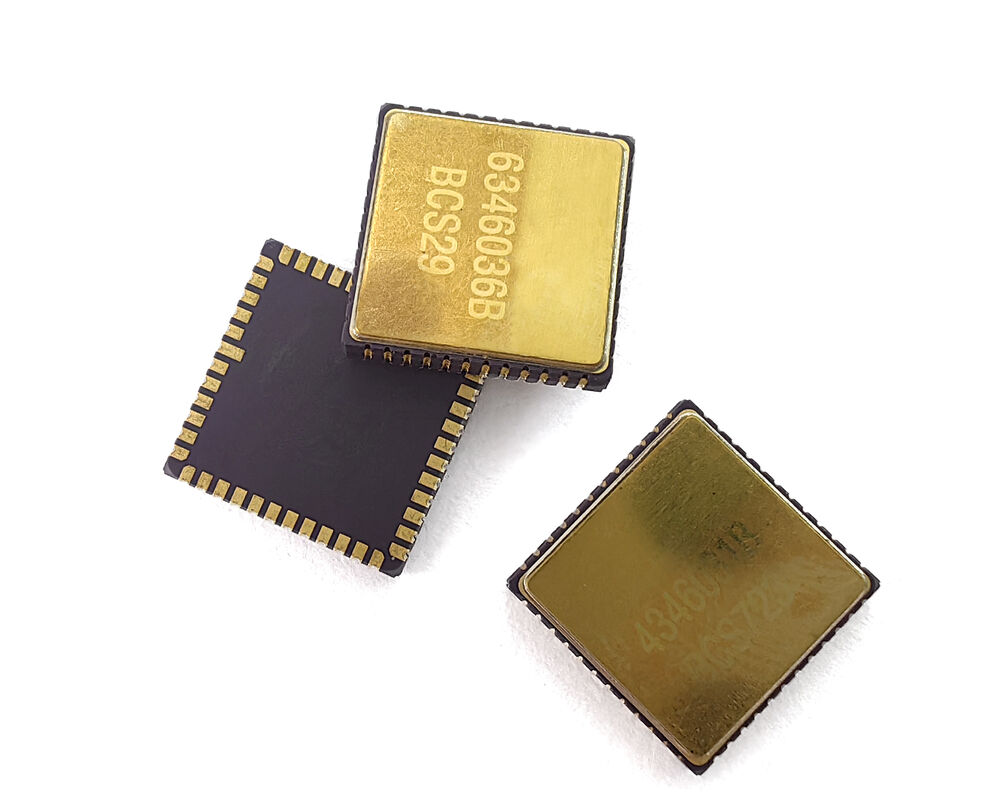

MEMS Gyroscope Chip Manufacturer Low Bias Instability untuk Sistem INS

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400 derajat/dtk

Stabilitas bias:

<0,1°/jam

lebar pita:

200Hz

Jalan acak sudut:

<0,05°/√jam

Tegangan Pasokan:

5±0,25V

Konsumsi Saat Ini:

45mA

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Produsen Chip Giroskop MEMS Bias Rendah untuk Sistem INS

Ikhtisar Produk

Chip giroskop MEMS ini menggabungkan presisi tinggi, kebisingan rendah, dan stabilitas yang sangat baik untuk memberikan kinerja penginderaan gerakan yang andal. Desainnya yang kokoh memastikan keluaran yang konsisten dalam kondisi lingkungan yang keras, menjadikannya ideal untuk aplikasi industri, kedirgantaraan, dan navigasi. Integrasi yang mudah ke dalam sistem tertanam meningkatkan efisiensi pengembangan.

Panduan Desain PCB

Kapasitor decoupling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Minimalkan resistansi ekuivalen dari jejak
Hubungkan ujung lain dari kapasitor decoupling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian ke ground sinyal melalui manik magnetik
Tempatkan kapasitor decoupling untuk VCC dan VIO dekat dengan pin yang sesuai
Arus operasi normal VCC: sekitar 35 mA - membutuhkan jejak PCB yang lebar untuk stabilitas tegangan
Hindari perutean di bawah paket untuk perakitan yang mulus
Tempatkan komponen untuk menghindari area konsentrasi tegangan
Hindari elemen disipasi panas besar dan area dengan kontak mekanis eksternal
Cegah penempatan di area yang rentan terhadap kelengkungan selama pemasangan

Spesifikasi Teknis

Kinerja	Unit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Rentang	derajat/dtk	400	400	400	400	400	100
Lebar Pita @3DB (disesuaikan)	Hz	90	180	200	200	300	50
Akurasi keluaran (SPI digital)	bit	24	24	24	24	24	24
Tingkat keluaran (ODR) (disesuaikan)	Hz	12K	12K	12K	12K	12K	12K
Penundaan (disesuaikan)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilitas bias	derajat/jam(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilitas bias (1σ 10s)	derajat/jam(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Kesalahan bias terhadap suhu (1σ)	derajat/jam(1σ)	<5	<5	<10	<30	10	5
Faktor skala pada 25°C	lsb/derajat/dtk	20000	20000	16000	16000	20000	80000
Pengulangan faktor skala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Faktor skala vs suhu (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linearitas faktor skala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular random walk (ARW)	derajat/√jam	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Kebisingan (Puncak ke Puncak)	derajat/dtk	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensitivitas Nilai G	derajat/jam/g	<1	<1	<1	<3	<1	<1
