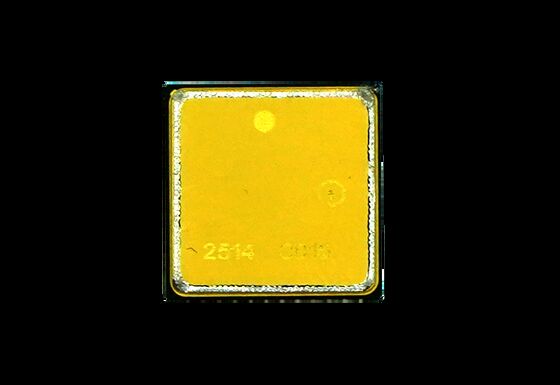

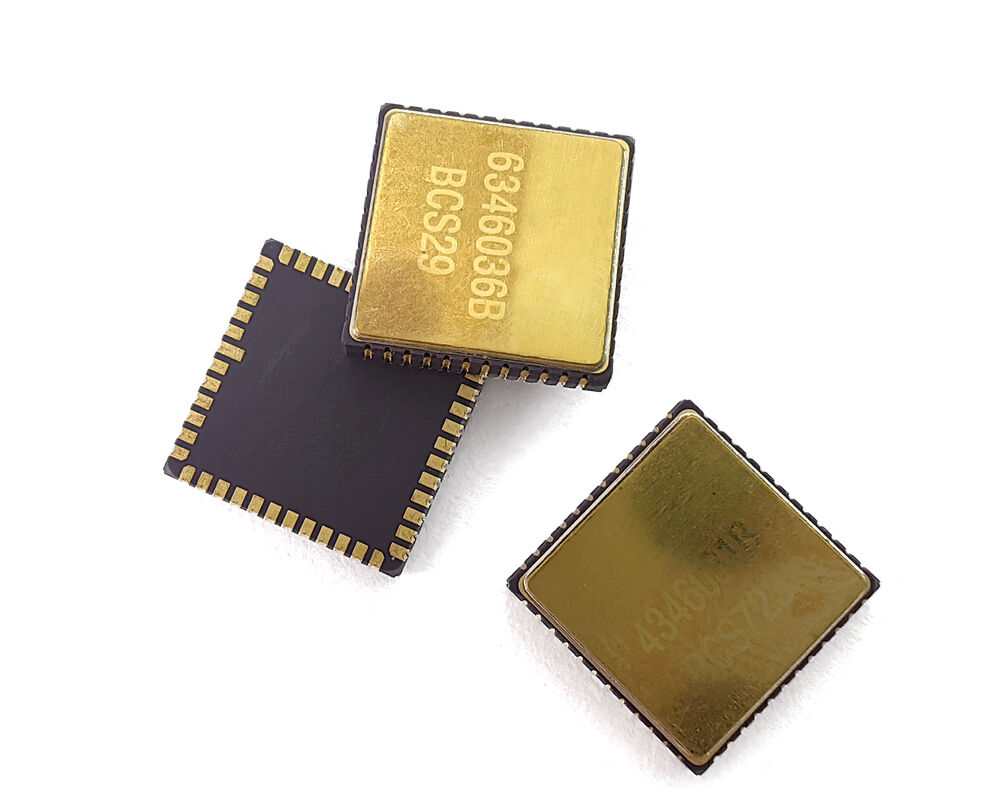

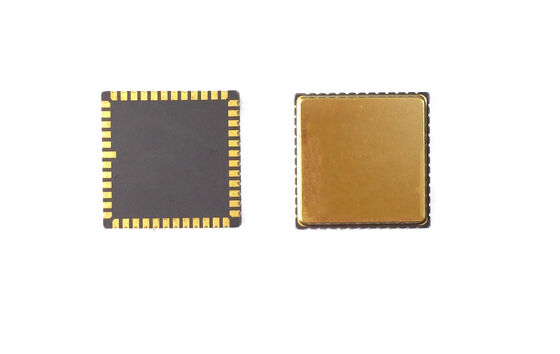

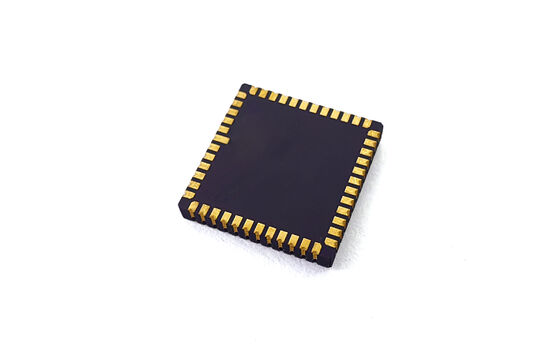

Produsen Chip Giroskop MEMS China Presisi Tinggi Drift Rendah

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400 derajat/dtk

Stabilitas bias:

<0,1°/jam

lebar pita:

200Hz

Jalan acak sudut:

<0,05°/√jam

Akurasi output:

24 bit

Suhu kerja:

-40ºC hingga +85ºC

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Produsen Chip Giroskop MEMS China Presisi Tinggi Drift Rendah

Ikhtisar Produk

Chip giroskop MEMS kami menawarkan penginderaan gerakan presisi tinggi dengan konsumsi daya rendah dan ukuran ringkas. Chip ini dioptimalkan untuk sistem IMU dan navigasi inersial, memberikan kinerja yang stabil dalam kondisi dinamis. Dengan kemampuan anti-interferensi yang kuat dan fitur yang dapat disesuaikan, chip ini mendukung berbagai aplikasi industri dan komersial.

Panduan Desain PCB

Kapasitor decoupling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Minimalkan resistansi ekuivalen dari jejak
Hubungkan ujung lain dari kapasitor decoupling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian ke ground sinyal melalui manik magnetik
Tempatkan kapasitor decoupling untuk VCC dan VIO dekat dengan pin yang sesuai
VCC memerlukan jejak PCB yang lebar untuk memastikan stabilitas tegangan (sekitar 35mA arus selama operasi normal)
Hindari perutean di bawah paket untuk perakitan yang lancar
Tempatkan komponen untuk menghindari area konsentrasi tegangan
Hindari area dengan elemen disipasi panas besar, kontak mekanis eksternal, ekstrusi, tarikan, dan pembengkokan sekrup posisi selama pemasangan

Spesifikasi Teknis

Kinerja	Unit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Rentang	derajat/detik	400	400	400	400	400	100
Bandwidth @3DB (disesuaikan)	Hz	90	180	200	200	300	50
Akurasi keluaran (SPI digital)	bit	24	24	24	24	24	24
Tingkat keluaran (ODR) (disesuaikan)	Hz	12K	12K	12K	12K	12K	12K
Penundaan (disesuaikan)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilitas bias	derajat/jam(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilitas bias (1σ 10s)	derajat/jam(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Kesalahan bias terhadap suhu (1σ)	derajat/jam(1σ)	<5	<5	<10	<30	10	5
Faktor skala pada 25°C	lsb/derajat/detik	20000	20000	16000	16000	20000	80000
Pengulangan faktor skala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Faktor skala vs suhu (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linearitas faktor skala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular random walk (ARW)	°/√jam	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Kebisingan (Puncak ke Puncak)	derajat/detik	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensitivitas Nilai G	°/jam/g	<1	<1	<1	<3	<1	<1
