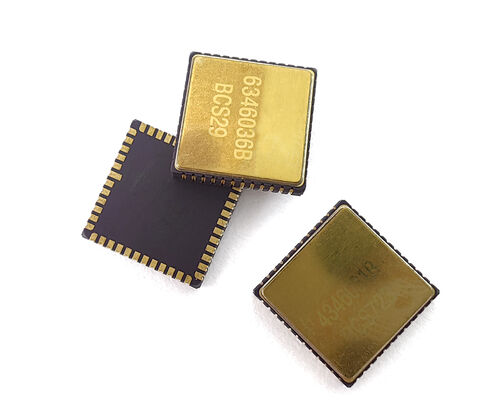

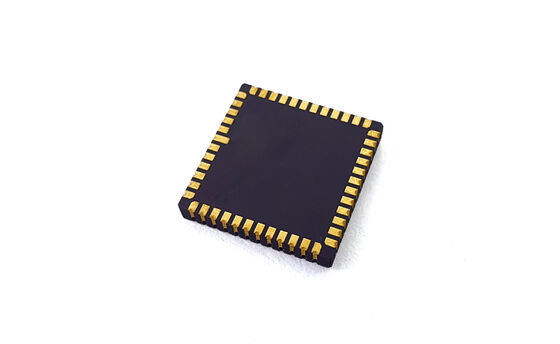

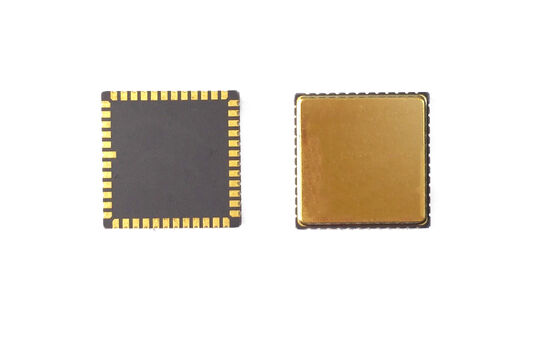

Keakuratan tinggi MEMS Gyroscope Chip 1 Axis Angular Rate Sensor untuk kontrol industri

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400 derajat/dtk

Stabilitas bias:

<0,1°/jam

Bandwidth:

200Hz

Jalan acak sudut:

<0,05°/√jam

Akurasi output:

24 bit

Suhu kerja:

-40ºC hingga +85ºC

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Chip Giroskop MEMS Akurasi Tinggi Sensor Laju Sudut 1 Sumbu untuk Kontrol Industri

Ikhtisar Produk

Chip giroskop MEMS kami adalah sensor laju sudut presisi tinggi yang dirancang untuk aplikasi penginderaan gerak dan navigasi yang menuntut. Dengan drift bias rendah, stabilitas tinggi, dan ketahanan kuat terhadap guncangan dan getaran, ini memastikan kinerja yang andal di lingkungan yang kompleks. Desainnya yang ringkas dan antarmuka digital memungkinkan integrasi yang mudah ke dalam sistem IMU, UAV, dan robotika. Kustomisasi OEM tersedia untuk memenuhi kebutuhan Anda yang tepat.

Panduan Desain PCB

Kapasitor decoupling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Minimalkan resistansi ekuivalen dari jejak
Ujung lain dari kapasitor decoupling untuk VREF, VBUF, dan VREG dihubungkan ke AVSS_LN terdekat dan kemudian ke ground sinyal melalui manik magnetik
Kapasitor decoupling untuk VCC dan VIO ditempatkan dekat dengan pin yang sesuai
Arus operasi normal VCC: sekitar 35 mA - membutuhkan jejak PCB yang lebar untuk stabilitas tegangan
Hindari perutean di bawah paket untuk perakitan yang mulus
Tempatkan komponen untuk menghindari area konsentrasi tegangan
Hindari elemen pembuangan panas yang besar dan area dengan kontak mekanis eksternal, ekstrusi, tarikan, atau kelengkungan selama pemasangan

Spesifikasi Teknis

Kinerja	Unit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Rentang	deg/s	400	400	400	400	400	100
Bandwidth @3DB (disesuaikan)	Hz	90	180	200	200	300	50
Akurasi output (SPI digital)	bit	24	24	24	24	24	24
Laju output (ODR) (disesuaikan)	Hz	12K	12K	12K	12K	12K	12K
Penundaan (disesuaikan)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilitas bias	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilitas bias (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Kesalahan bias terhadap suhu (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Faktor skala pada 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Pengulangan faktor skala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Faktor skala vs suhu (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linearitas faktor skala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Jalan acak sudut (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Kebisingan (Puncak ke Puncak)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensitivitas Nilai G	°/hr/g	<1	<1	<1	<3	<1	<1
