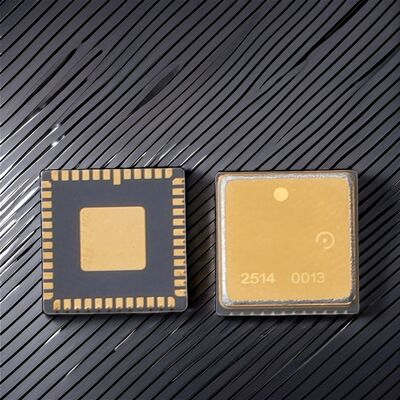

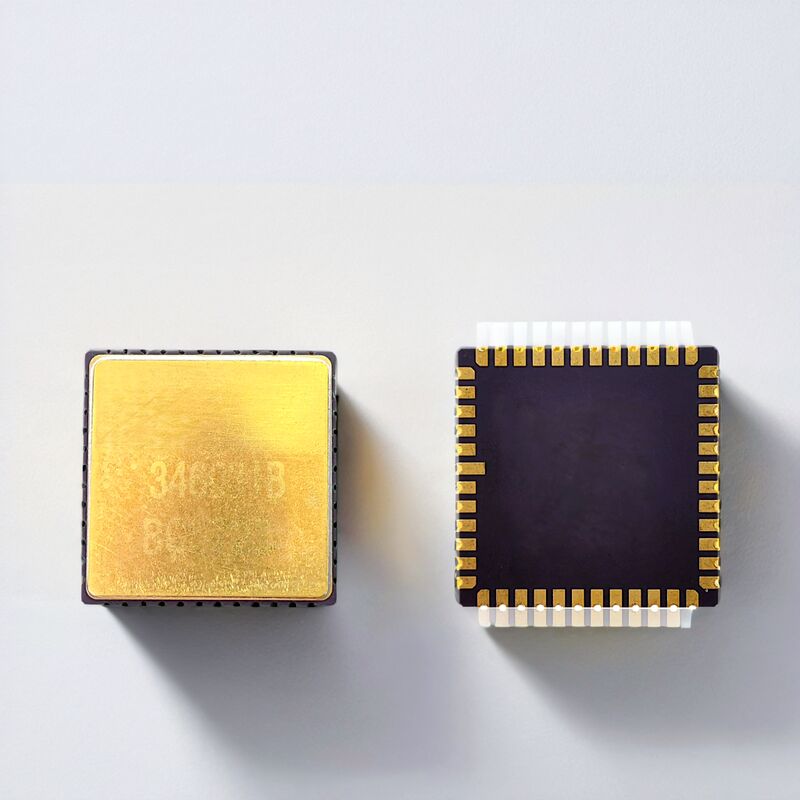

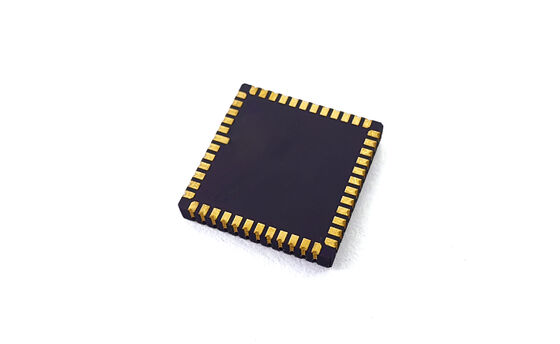

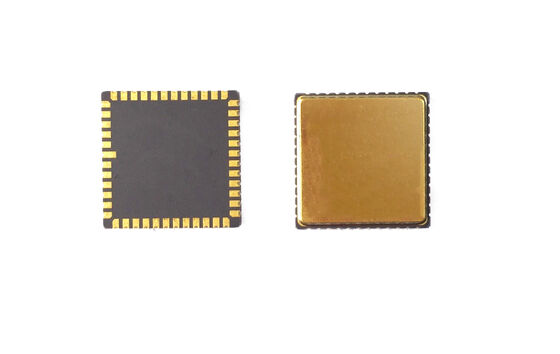

Chip Giroskop MEMS Sensor Laju Sudut Presisi Tinggi

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400

Stabilitas bias:

<0,1°/jam

Stabilitas bias (10 detik):

<1°/jam

Stabilitas bias (1s):

<3°/jam

Kesalahan bias terhadap suhu:

<10°/jam

Pengulangan Bias:

<0,5°/jam

Lebar Pita @3DB disesuaikan):

200Hz

Jalan acak sudut (ARW):

<0,05°/√jam

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Deskripsi Produk

Chip giroskop MEMS berkinerja tinggi ini memberikan pengukuran kecepatan sudut yang akurat dan stabil untuk sistem navigasi dan kontrol.dan kemampuan adaptasi lingkungan yang sangat baik, sangat ideal untuk kontrol penerbangan UAV, navigasi inersia, dan otomatisasi industri.

Desain PCB:

Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin, dan resistensi yang setara dari jejak harus diminimalkan.Ujung lain dari kondensator pemutus kopling untuk VREFKondensator pemisah untuk VCC dan VIO juga ditempatkan dekat dengan pin yang sesuai.Ketika VCC beroperasi normal, arus keseluruhan akan sekitar 35 mA, yang membutuhkan jejak PCB yang luas untuk memastikan stabilitas tegangan.Temukan komponen untuk menghindari daerah konsentrasi stresHal ini perlu untuk menghindari elemen dissipation panas besar dan area dengan kontak mekanik eksternal, ekstrusi dan menarik,serta area di mana sekrup posisi rentan terhadap penyimpangan selama pemasangan keseluruhan.

Parameter teknis

kinerja	Satuan	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Jangkauan	derajat/s	400	400	400	400	400	100
Bandwidth @ 3DB disesuaikan)	Hz	90	180	200	200	300	50
Keakuratan output (digital SPI)	bit	24	24	24	24	24	24
Tingkat output (ODR) (disesuaikan)	Hz	12K	12K	12K	12K	12K	12K
Penundaan (disesuaikan)	ms	<3	< 1.5	< 1.5	< 1.5	< 1	< 6
Stabilitas bias	derajat/jam ((1o)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilitas bias (1σ 10s)	derajat/jam ((1o)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Kesalahan bias atas suhu (1σ)	derajat/jam ((1o)	< 5	< 5	< 10	< 30	10	5
Faktor skala pada 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Repeatability faktor skala (1σ)	ppm (((1o)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Skala faktor vs suhu (1σ)	ppm (((1o)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Non-linearitas faktor skala (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Angular random walk ((ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Kebisingan (dari puncak ke puncak)	derajat/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensitivitas GValue	°/jam/g	< 1	< 1	< 1	<3	< 1	< 1
Waktu hidup (data yang valid)	s	750m
Frekuensi Resonansi Sensor	hz	10.5k-13.5k
Kecocokan lingkungan
Dampak (kekuatan pada)	500g, 1ms
Resistensi benturan (power off)	10000g, 10ms
getaran (menyala)	18g rms (20Hz sampai 2kHz)
Suhu kerja	-40oC----+85oC
Suhu penyimpanan	-55oC----+125oC
Tegangan pasokan	5±0,25V
Konsumsi saat ini	45ma

Instruksi Pemasangan
