Chips Giroskop MEMS Generasi Baru untuk Aplikasi yang Menginginkan

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400 derajat/dtk

Stabilitas bias:

<0,1°/jam

lebar pita:

200Hz

Jalan acak sudut:

<0,05°/√jam

Akurasi output:

24 bit

Tegangan Pasokan:

5±0,25V

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

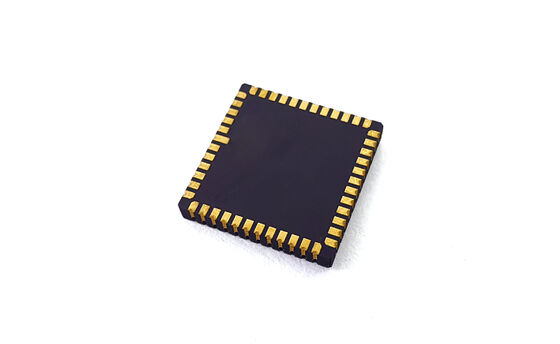

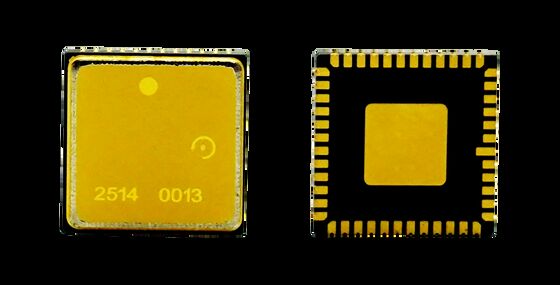

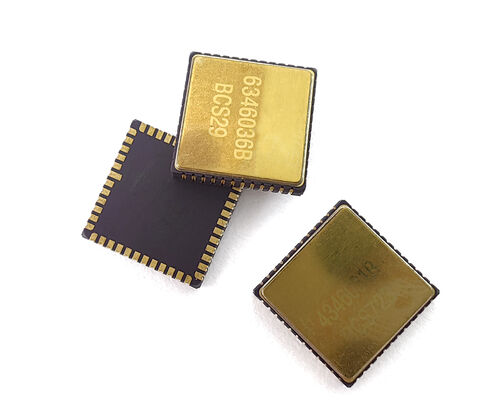

Chip Giroskop MEMS Generasi Baru untuk Aplikasi yang Menuntut

Ikhtisar Produk

Chip giroskop MEMS kami adalah sensor laju sudut berkinerja tinggi yang dirancang untuk aplikasi penginderaan gerakan dan navigasi presisi. Chip ini memiliki drift bias rendah, stabilitas tinggi, dan ketahanan yang sangat baik terhadap guncangan dan getaran, memastikan kinerja yang andal di lingkungan yang menuntut.

Dengan ukuran ringkas, konsumsi daya rendah, dan antarmuka digital yang fleksibel, chip ini dapat dengan mudah diintegrasikan ke dalam sistem IMU, UAV, robotika, dan navigasi inersial. Kustomisasi OEM didukung untuk memenuhi persyaratan proyek tertentu, menjadikannya solusi ideal untuk aplikasi industri dan komersial.

Panduan Desain PCB

Kapasitor decoupling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin
Minimalkan resistansi ekuivalen dari jejak
Hubungkan ujung lain dari kapasitor decoupling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian ke ground sinyal melalui manik magnetik
Tempatkan kapasitor decoupling untuk VCC dan VIO dekat dengan pin yang sesuai
Arus operasi normal VCC: sekitar 35 mA - memerlukan jejak PCB lebar untuk stabilitas tegangan
Hindari perutean di bawah paket untuk perakitan yang mulus
Tempatkan komponen untuk menghindari area konsentrasi tegangan
Hindari area dengan elemen disipasi panas besar, kontak mekanis eksternal, ekstrusi, tarikan, dan pembengkokan sekrup posisi selama pemasangan

Spesifikasi Teknis

Kinerja	Unit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Rentang	derajat/dtk	400	400	400	400	400	100
Lebar Pita @3DB (disesuaikan)	Hz	90	180	200	200	300	50
Akurasi keluaran (SPI digital)	bit	24	24	24	24	24	24
Tingkat keluaran (ODR) (disesuaikan)	Hz	12K	12K	12K	12K	12K	12K
Penundaan (disesuaikan)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilitas bias	derajat/jam(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilitas bias (1σ 10dtk)	derajat/jam(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Kesalahan bias terhadap suhu (1σ)	derajat/jam(1σ)	<5	<5	<10	<30	10	5
Faktor skala pada 25°C	lsb/derajat/dtk	20000	20000	16000	16000	20000	80000
Pengulangan faktor skala (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Faktor skala vs suhu (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Non-linearitas faktor skala (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Jalan acak sudut (ARW)	°/√jam	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Kebisingan (Puncak ke Puncak)	derajat/dtk	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Sensitivitas Nilai G	°/jam/g	<1	<1	<1	<3	<1	<1

Parameter Teknis Tambahan

Waktu daya aktif (data valid): 750ms
Frekuensi Resonan Sensor: 10.5kHz-13.5kHz

Kesesuaian Lingkungan

Benturan (daya aktif): 500g, 1ms
Ketahanan benturan (daya mati): 10000g, 10ms
Getaran (daya aktif): 18g rms (20Hz hingga 2kHz)
Suhu kerja: -40°C hingga +85°C
Suhu penyimpanan: -55°C hingga +125°C
Tegangan suplai: 5±0.25V
Konsumsi arus: 45mA

Instruksi Pemasangan
