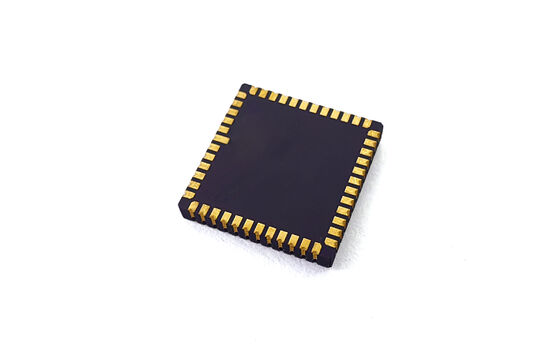

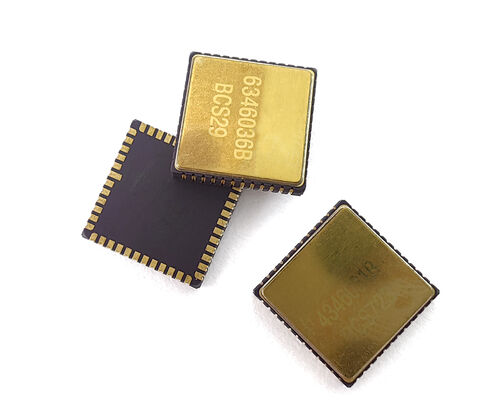

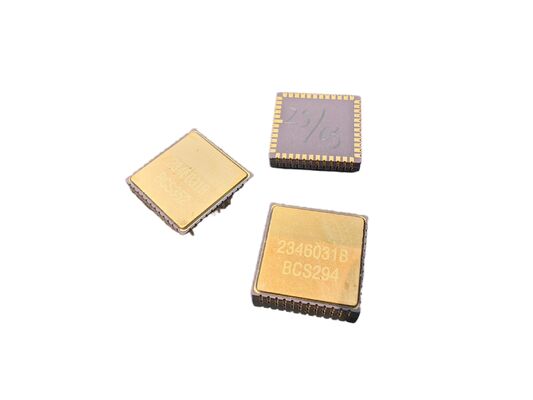

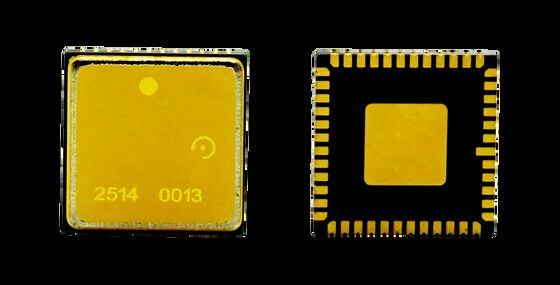

Chip Giroskop MEMS Presisi Tinggi MGZ318HC-A1 untuk Navigasi UAV dengan Drift Bias Rendah

Name: Chip Giroskop MEMS Presisi Tinggi MGZ318HC-A1 untuk Navigasi UAV dengan Drift Bias Rendah
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nama merek:	Firepower
Nomor Model:	MGZ318HC-A1
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	500/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Rentang pengukuran:

400

Stabilitas bias:

<0,1°/jam

Stabilitas bias (10 detik):

<1°/jam

Stabilitas bias (1s):

<3°/jam

Kesalahan bias terhadap suhu:

<10°/jam

Pengulangan Bias:

<0,5°/jam

Lebar Pita @3DB disesuaikan):

200Hz

Jalan acak sudut (ARW):

<0,05°/√jam

Kemasan rincian:

spons + kotak

Menyediakan kemampuan:

500/bulan

Deskripsi produk

Chip Giroskop MEMS Presisi Tinggi MGZ318HC-A1 untuk Navigasi UAV dengan Drift Bias Rendah

Tinjauan Produk

MGZ318HC-A1 adalah chip giroskop MEMS presisi tinggi yang dirancang khusus untuk aplikasi navigasi UAV, menampilkan stabilitas bias yang luar biasa dan karakteristik drift yang rendah.

Panduan Desain PCB

Tempatkan kapasitor decoupling untuk pin VCP, VREF, VBUF, dan VREG sedekat mungkin dengan pin
Minimalkan resistansi ekuivalen dari jejak
Hubungkan ujung lain dari kapasitor decoupling untuk VREF, VBUF, dan VREG ke AVSS_LN terdekat dan kemudian ke ground sinyal melalui manik magnetik
Posisikan kapasitor decoupling untuk VCC dan VIO dekat dengan pin yang sesuai
Pastikan jejak PCB lebar untuk VCC (arus sekitar 35mA selama operasi normal)
Hindari perutean di bawah paket untuk perakitan yang mulus
Tempatkan komponen jauh dari area konsentrasi tegangan
Hindari area dengan elemen disipasi panas besar, kontak mekanis eksternal, ekstrusi, tarikan, dan zona warping sekrup pemosisian

Spesifikasi Teknis

Kinerja	Unit	MGZ318HC-A1
Rentang	deg/s	400
Bandwidth @3DB (disesuaikan)	Hz	200
Akurasi output (SPI digital)	bit	24
Tingkat output (ODR) (disesuaikan)	Hz	12K
Penundaan (disesuaikan)	ms	<1.5
Stabilitas bias	deg/hr (1σ)	<0.1
Stabilitas bias (1σ 10s)	deg/hr (1σ)	<1
Kesalahan bias terhadap suhu (1σ)	deg/hr (1σ)	<10
Faktor skala pada 25°C	lsb/deg/s	16000
Pengulangan faktor skala (1σ)	ppm (1σ)	<20ppm
Faktor skala vs suhu (1σ)	ppm (1σ)	<150ppm
Non-linearitas faktor skala (1σ)	ppm	<150ppm
Angular random walk (ARW)	°/√h	<0.05
Kebisingan (Puncak ke Puncak)	deg/s	<0.35
Sensitivitas Nilai G	°/hr/g	<1
Waktu daya-aktif (data valid)	s	750m
Frekuensi Resonan Sensor	hz	10.5k-13.5K

Spesifikasi Lingkungan

Benturan (daya aktif): 500g, 1ms
Ketahanan benturan (daya mati): 10000g, 10ms
Getaran (daya aktif): 18g rms (20Hz hingga 2kHz)
Suhu kerja: -40°C hingga +85°C
Suhu penyimpanan: -55°C hingga +125°C
Tegangan suplai: 5±0.25V
Konsumsi arus: 45mA

Instruksi Pemasangan
