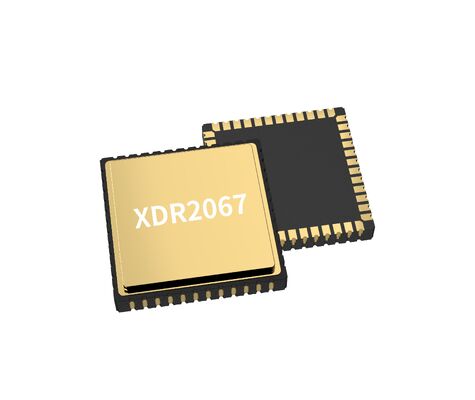

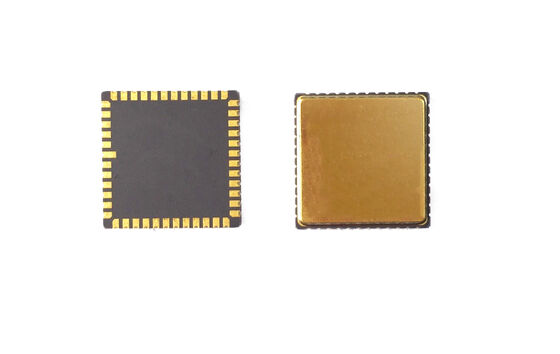

Chip Gyro MEMS dengan Keandalan Tinggi untuk Robotika dan Sistem Otonom

Chip giroskop MEMS kami memberikan sensasi kecepatan sudut presisi tinggi untuk navigasi inersia canggih dan aplikasi kontrol gerak.Dirancang dengan keandalan tingkat kedirgantaraan dan daya tahan kelas industri, memberikan kebisingan ultra rendah, ketidakstabilan bias rendah, dan stabilitas suhu yang sangat baik untuk platform yang membutuhkan akurasi jangka panjang dan kinerja yang kuat.

Dirancang untuk UAV, robot otonom, dan peralatan industri, chip gyro MEMS ini menawarkan respon dinamis yang cepat, faktor bentuk yang kompak,dan konsumsi daya yang rendah, menjadikannya ideal untuk sistem navigasi tertanam dan platform gerakan presisi.

• Kondensator pemutus kopling untuk pin VCP, VREF, VBUF, dan VREG harus ditempatkan sedekat mungkin dengan pin dengan rintangan jejak minimal
• Ujung-ujung lain dari kapasitor pemutus kopling untuk VREF, VBUF, dan VREG harus terhubung ke AVSS_LN terdekat dan kemudian untuk sinyal tanah melalui manik magnetik
• Kondensator pemisah untuk VCC dan VIO harus ditempatkan dekat dengan pin yang sesuai
• Operasi VCC membutuhkan arus sekitar 35mA - gunakan jejak PCB lebar untuk stabilitas tegangan
• Hindari routing di bawah paket untuk perakitan mulus
• Posisi komponen jauh dari daerah konsentrasi tegangan, sumber panas, dan titik kontak mekanis

• Dampak (kekuatan pada): 500g, 1ms
• Resistensi benturan (power off): 10000g, 10ms
• Getaran (power on): 18g rms (20Hz sampai 2kHz)
• Suhu kerja: -40°C sampai +85°C
• Suhu penyimpanan: -55°C sampai +125°C
• Tegangan pasokan: 5±0,25V
• Konsumsi arus: 45ma

Giroskop MEMS berkinerja tinggi adalah peralatan uji presisi tinggi. Untuk mencapai kinerja desain yang optimal, pertimbangkan rekomendasi pemasangan berikut:

• Mengevaluasi penempatan sensor menggunakan analisis termal, simulasi tegangan mekanik (pengukuran lentur/FEA) dan pengujian ketahanan benturan
• Jauhkan jarak yang tepat dari:
  • Rekomendasi ketebalan PCB: 1,6-2,0 mm untuk meminimalkan stres yang melekat
  • Tombol/titik tegangan mekanis
  • Sumber panas (controller, chip grafis) yang dapat meningkatkan suhu PCB
• Hindari tempat yang rentan terhadap tekanan mekanik, penyimpangan, atau ekspansi termal
