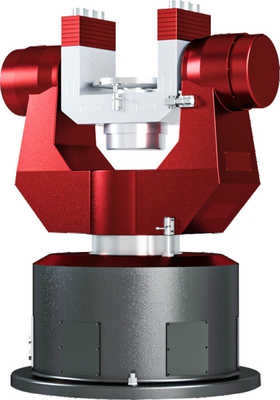

Meja Putar Simulasi Gerak Tiga Sumbu untuk Kalibrasi Sistem Referensi Sikap dan Heading

Meja Putar Simulasi Gerak Tiga Sumbu untuk Kalibrasi Sistem Referensi Sikap dan Heading

Nama merek: Firepower
Nomor Model: 3LT400-W
Moq: 1
harga: Dapat dinegosiasikan
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 1000/Bulan
Informasi Rinci
Tempat asal:
Cina
Nama produk:
Tiga sumbu gerak simulasi tingkat turntable
Muatan:
40KG
Ukuran Tabel:
Φ400mm
Port komputer:
RS232/RS422
Rentang Lokasi:
± 0- ± 360 °
Akurasi Posisi:
±1~3''
Akurasi rotasi:
±1~3''
tinggi meja:
540mm
Kerataan mesa:
0,02mm
Tempe. Kontrol akurasi:
±0,5ºC
Kemasan rincian:
karton dengan spons
Menyediakan kemampuan:
1000/Bulan
Menyoroti:

Tiga sumbu gerak simulasi tingkat turntable

,

Sistem Referensi Judul Rate Turntable

Deskripsi produk
Tiga sumbu gerakan simulasi tingkat turntable untuk sikap dan arah sistem referensi kalibrasi
Spesifikasi Produk
Atribut Nilai
Nama produk Tiga sumbu Gerak Simulasi Rate Turntable
Pengepakan 40kg
Ukuran meja Φ400mm
Port Komputer RS232/RS422
Jangkauan Lokasi ±0- ±360°
Keakuratan Posisi ± 1 ~ 3'
Keakuratan rotasi ± 1 ~ 3'
Ketinggian Meja 540 mm
Mesa Flatness 0.02mm
Tempe, Kontrol Keakuratan ± 0,5oC
Ringkasan Produk

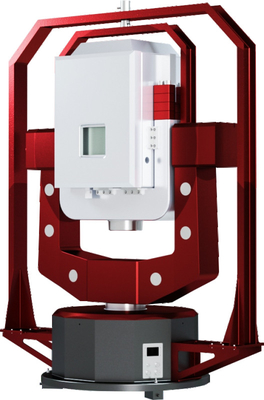

PeraturanMesin putar tiga sumbudengan seri ruang suhu adalah sistem putar tiga sumbu presisi yang dirancang untuk aplikasi pengujian suhu penuh. peralatan ini menghasilkan rangsangan gerakan termasuk posisi sudut,Tingkat sudut, dan percepatan sudut dalam tiga arah, memungkinkan pengujian komprehensif dari gyros, perangkat pengukuran inersia, dan akselerometer.

Komponen Sistem
  • Badan mekanik
  • Kotak kontrol suhu
  • Kabinet pengukuran dan kontrol listrik
  • Kompresor dan dukungan pipa

Badan mesin memiliki desain turntable tipe U-U-T tiga sumbu, yang terdiri dari empat komponen utama:

  • Pangkalan
  • Pembuatan poros rangka luar
  • Bagian tengah rangka
  • Bagian dalam rangka poros
Parameter teknis
Bentuk struktural Rotasi berturut-turut tiga sumbu dengan ruang
Bahan meja Paduan stainless steel/aluminium (Fleksibel)
Berat beban maksimum 40kg
Ukuran meja Φ400mm
Ketinggian meja 540 mm
Keakuratan rotasi ± 1 ~ 3 " (Opssional)
Jangkauan posisi sudut ±0~ ±360°
Keakuratan posisi sudut ± 1 ~ 3 " (Opssional)
Resolusi sudut 0.0001°
Jangkauan kecepatan sudut 0.001~4500°/s
Keakuratan kecepatan sudut ω<1°/s
1<ω<10°/s
10<ω°/s
Kelembaban kecepatan 1 × 10-3
1 × 10- 4
5 × 10- 5
Akselerasi sudut maksimum Bagian dalam: 4500°/s2
Tengah: 2000°/s2
Di luar: 1000°/s2
Tingkat resolusi 0.0001°
Nomor cincin slip 10 ~ 80 (Opssional)
Bandwidth sistem 5~80Hz (Opssional)
Suara slip-ring 0.03V
Jarak tangki -60 ~ + 100oC
Keakuratan kontrol suhu ± 0,5oC
