Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal

Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal

Nama merek:	Firepower
Nomor Model:	INS100
Moq:	1
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	L/C,T/T
Kemampuan Penyediaan:	100/bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Kisaran gyro:

±300°/dtk

jangkauan akselerometer:

±50g

Jalan acak:

0,05 °/jam

Stabilitas bias gyro:

≤0,3°/jam (1σ)

Akurasi Memegang Sudut Pitch:

≤0,2°/jam

Bandwidth Giro:

300HZ

Nonlinier faktor skala:

≤200ppm

Waktu mencari utara:

≤5 menit

Kemasan rincian:

Kotak Kayu

Menyediakan kemampuan:

100/bulan

Menyoroti:

Sistem Navigasi Inersia GNSS Tingkat Taktis

Sistem Navigasi Inersia GNSS Keakuratan Tinggi

Sistem Navigasi Inersia GPS Pelacakan Kapal

Deskripsi produk

Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal

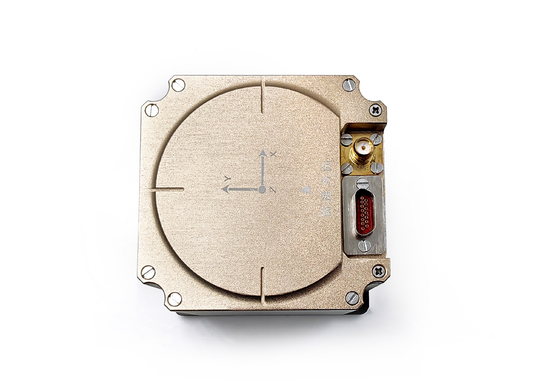

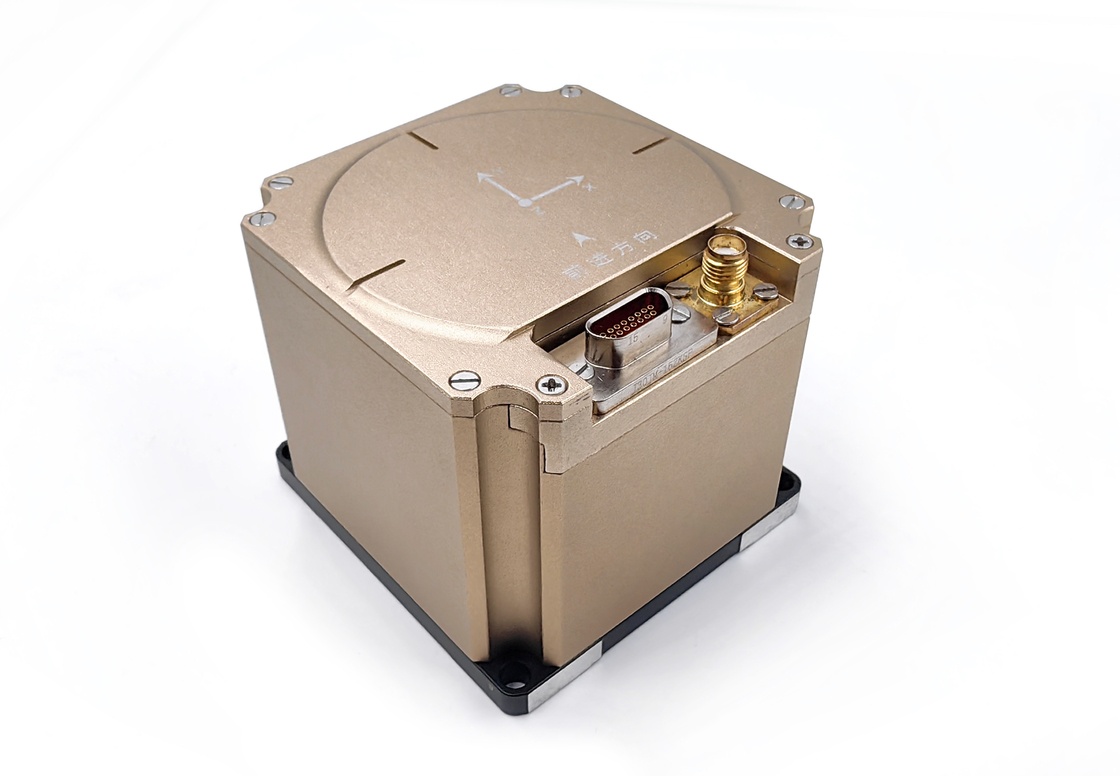

Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal 0

Deskripsi Produk

INS-100 adalah sistem navigasi terintegrasi presisi tinggi yang dirancang untuk aplikasi yang menuntut keakuratan dan keandalan yang luar biasa.Hal ini dilengkapi dengan tiga diri dikembangkan 40 derajat giroskop serat optik, tacelerometer MEMS tiga diriDengan memanfaatkan fusi multi-sensor dan algoritma navigasi terintegrasi yang canggih,Sistem memberikan posisi yang tepat dan navigasi bahkan dalam lingkungan yang kompleks dan dinamis.

Dengan keandalan tinggi dan kemampuan adaptasi lingkungan yang kuat, INS-100 cocok untuk berbagai aplikasi, termasuk mengemudi otonom, kendaraan udara tak berawak (UAV),Survei dan pemetaan geospasial, kompas laut, platform stabil, kapsul elektro-optik, dan kendaraan bawah laut.menjadikannya pilihan ideal untuk industri yang membutuhkan kemampuan navigasi dan motion-sensing yang unggul.

Fungsi utama dari sistem navigasi terintegrasi adalah sebagai berikut:

Fungsi penyelarasan awal diselesaikan dengan menggunakan output dari perangkat inersia, dan penyelarasan dasar goyang dan penyelarasan bergerak dapat dilakukan;
Informasi GPS yang diterima dari luar dapat digunakan untuk menyelesaikan fungsi navigasi terintegrasi dan informasi output seperti sudut, kecepatan dan posisi.
Setelah sinyal satelit hilang, output perangkat inersia dan input odometer dapat digunakan untuk melanjutkan perhitungan navigasi;
Hal ini dapat output kinerja tinggi dan tingkat pengambilan sampel tinggi gyro output mentah dan menambahkan data mentah untuk kontrol platform yang stabil.
Parameter program dan konfigurasi dapat ditingkatkan secara online melalui port serial.

Parameter Utama

Teknologi Gyro

Proyek		Indikator	Perhatikan
Gyroscope	Jangkauan pengukuran	-300°/s ~+300°/s
	Resolusi	≤ 0,5°/jam
	Bias residual	-1,0°/jam ~ +1,0°/jam
	Perjalanan acak	0.05 o /h
	Biasstabilitas pada suhu kamar	≤ 0,3°/h ((1σ)	10 detik perataan, hasil tes 1H
	Biasstabilitas pada suhu penuh	≤0,5°/h ((1σ)	10 detik perataan, hasil tes 1H
	Biasrepeatability pada suhu normal	≤ 0,3°/h ((1σ)	Statistik dari 6 data tes
	Biasrepeatability pada suhu penuh	≤0,5°/h ((1σ)	Ambil 2 Biasdata pada suhu penuh, suhu tinggi, suhu rendah dan suhu normal masing-masing
	Nonlinearitas faktor skala	≤ 200 ppm	Suhu penuh dan suhu konstan
	Repeatability faktor skala	≤ 200 ppm ((1σ)	Suhu penuh dan suhu konstan
	Waktu memulai gyro	≤ 5 s
	Jangkauan pita gyro	300Hz	Keamanan desain, pengujian batch
	Sisa kesalahan pemasangan gyroscope tiga sumbu	≤ 30"

Indikator teknis akselerometer

Proyek		Indikator	Perhatikan
Percepatan	Jangkauan pengukuran	-50g ~ +50g	Jaminan desain dan seleksi
	Nonlinearitas faktor skala	≤ 200 ppm	Jaminan desain dan seleksi
	Biasstabilitas pada suhu penuh	≤ 100ug ((1σ)	10 detik perataan, hasil tes 1H
	Biasrepeatability pada suhu penuh	≤ 100ug ((1σ)	Ambil 2 Biasdata pada suhu penuh, suhu tinggi, suhu rendah dan suhu normal masing-masing
	Repeatability faktor skala	≤ 100 ppm ((1σ)	Jaminan desain dan seleksi
	Perjalanan acak	≤ 0,02m/s/h1/2
	Tambahkan waktu awal	≤ 5 s
	Sisa kesalahan pemasangan penambahan triaxial	≤ 30"

Keakuratan penyelarasan

Keakuratan navigasi terintegrasi (efektif satelit)

Proyek		Indikator	Perhatikan
Keakuratan penyelarasan	Utara mencari waktu	≤5 menit	Umumnya, standar adalah 3 menit atau 5 menit.
	Kemungkinan Ulang Alinasi Sudut Arah	≤1°/cosL	1σ
	Pembagian Pitch Alignment	≤ 0,05°	1σ
	Repeatability of Roll Angle Alignment (Keberulangan Penyusunan Sudut Gulung)	≤ 0,05°	1σ
	Modus mencari utara	Opsional	Hal ini dapat merealisasikan perataan dasar goyang, GPS pembantu penyelarasan selama perjalanan, pembantu pemasangan odometer selama perjalanan dan utama inersia navigasi transfer penyelarasan.

Keakuratan navigasi inersia (satelit yang tidak valid)

Proyek		Indikator	Perhatikan
Keakuratan navigasi inersia	Keakuratan pemeliharaan sudut jalur	≤2°/jam
	Keakuratan Pengendalian Angle Pitch	≤ 0,2°/jam
	Keakuratan pemeliharaan sudut gulung	≤ 0,2°/jam
	Keakuratan posisi inersia murni	≤20m ((100s)	CEP, tanpa bantuan informasi eksternal
	Keakuratan penentuan posisi navigasi terintegrasi odometer	≤ 0,2% (kilometer lebih dari 3 km)
	Keakuratan penentuan posisi navigasi terintegrasi odometer	≤1m ((50s)

Ukuran

Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal 1

Bidang Aplikasi Utama

Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal 2

Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal 3

Sistem Navigasi Inersia GNSS Tingkat Taktis Akurasi Tinggi untuk Pelacakan Kapal 4
