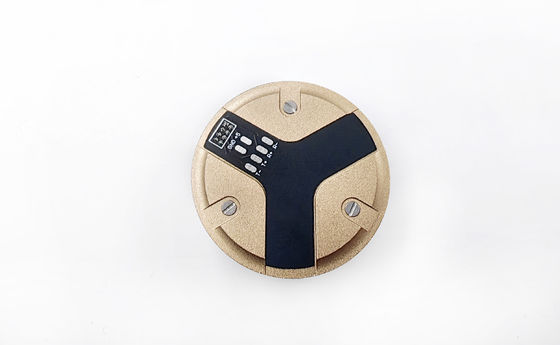

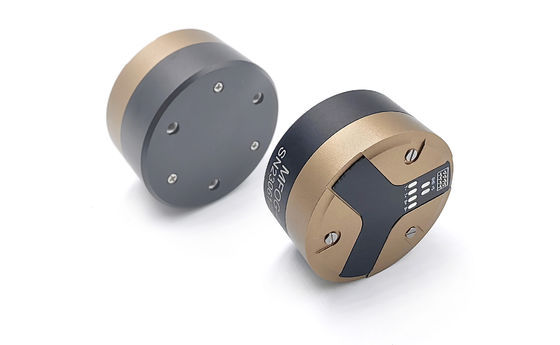

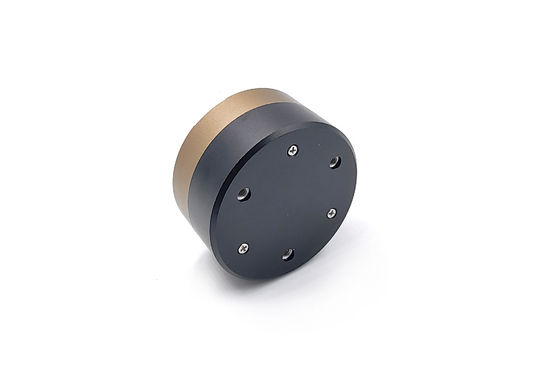

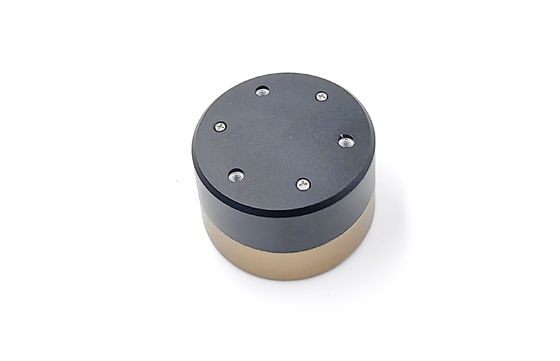

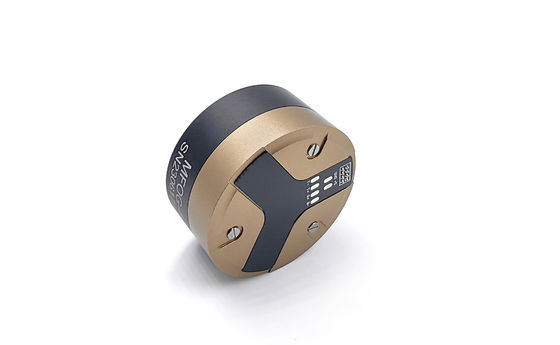

Gyroscope Fiber Optic Close-Loop Ukuran Kecil Stabilitas Bias Nol 0,2 ~ 0,8°/

Nama merek:	Firepower
Nomor Model:	F60A
Moq:	1 pcs
harga:	US$2,500.00-3,500.00
Ketentuan Pembayaran:	L/C, T/T
Kemampuan Penyediaan:	500 buah per Bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

Mengukur nilai:

±400~±800(opsional)

stabilitas bias nol:

≤ 0,05°/h, 10 detik

Pengulangan Nol Bias:

≤ 0,05°/h

Koefisien jalan acak:

≤0,006º/√jam

Nonlinier faktor skala:

≤50ppm

Pengulangan faktor skala:

≤50ppm

Asimetri faktor skala:

≤50ppm

Waktu mulai:

≤1 detik

Bandwidth:

500Hz

Sumber daya listrik:

±5±0,15V

Kekuatan:

≤6W

Suhu operasi:

-40~+70°c

Suhu penyimpanan:

-55~+85°C

Getaran:

20~2000Hz, 0,06g2/Hz

Dampak:

30g, 11ms

Kecepatan Baud:

921600 ((Kustomisasi) bps

Modus keluaran:

RS-422

Konektor:

J30J-15TJL/(Kustomisasi)

Dimensi keseluruhan:

60mm*60mm*32mm

Dimensi pemasangan:

52mm*52mm

Kemasan rincian:

spons dan kotak

Menyediakan kemampuan:

500 buah per Bulan

Menyoroti:

Giroskop Fiber Optic Ukuran Kecil

Giroskop Fiber Optic Close-Loop

Deskripsi produk

Informasi dasar.

Model NO.

F60

Mengukur Ukuran Poros

Single

Tingkat Keakuratan

≤ 0,05°/H

Peringkat IP

IP67

Sertifikasi

Disesuaikan

Faktor Skala Non-Linear

< 50 ppm (1 sigma;)

Asimetri Faktor Skala

< 50 ppm

Repeatability Scale Factor

< 50 ppm

Jangkauan Dinamis

300 Deg;/S

Stabilitas Bias Nol

< 0,05 Deg;/H (1 sigma;)

Bandwidth

> 200Hz

Paket Pengangkutan

Sponge dan Kotak

Spesifikasi

70mm × 70mm × 32mm

Kode HS

9031809090

Kapasitas Produksi

500/Bulan

Deskripsi Produk

Single Axis Optical Sagnac Effect GyroInertial Angular Rate Fog Gyroscope

Dokumen ini menentukan persyaratan dan metode untuk penggunaan dan pemeliharaan giroskop serat optik FOG-60 (produk untuk disingkat).
Pengenalan produk
Prinsip kerja, fungsi dan ruang lingkup aplikasi produk
1.1 Cara kerjanya Produk ini adalah sensor kecepatan sudut inersia berdasarkan efek Sagnac optik, yang digunakan untuk mengukur kecepatan sudut pembawa di sepanjang sumbu sensitif produk.Unit penginderaan kecepatan sudut produk adalah cincin serat optik, dan sirkuit deteksi digital dengan loop tertutup diadopsi untuk mengekstrak perbedaan jalur optik dari cahaya yang menyebar searah jarum jam dan searah jarum jam yang disebabkan oleh tingkat sudut fisik eksternal,yang terdeteksi oleh cincin serat optikPada saat yang sama, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Fungsi Produk ini terdiri dari unit penginderaan kecepatan sudut optik dan unit deteksi sinyal, yang menyediakan informasi peningkatan sudut sumbu tunggal dan informasi suhu internal.
1.3 Lingkup aplikasi Produk ini terutama cocok untuk aplikasi seperti sistem navigasi inersia presisi menengah, sistem penentuan posisi dan orientasi, dan sistem servo stabilisasi.
2 Komposisi komponen utama produk adalah sebagai berikut: a) Unit jalur optik terdiri dari sumber cahaya SLD, re serat optik, modulator fase optik terintegrasi,sebuah kopling serat optik dan detektor optik; b) Unit sirkuit terdiri dari sirkuit penggerak sumber cahaya dan papan sirkuit sinyal deteksi dan kontrol; c) Bagian struktural giroskop.
3 Penampilan dan dimensi instalasi Dimensi keseluruhan (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × W × H); Dimensi instalasi (mm): (50 ± 0,1) × (50 ± 0,1) (L × W), Φ3.2mm × 4,
Seperti Gambar 1 Seperti yang ditunjukkan.

Gyroscope Fiber Optic Close-Loop Ukuran Kecil Stabilitas Bias Nol 0,2 ~ 0,8°/ 0

Gyroscope Fiber Optic Close-Loop Ukuran Kecil Stabilitas Bias Nol 0,2 ~ 0,8°/ 0

Kinerja utama
Parameter Lihat parameter kinerja utama produk untuk rincian.
Tabel 1 Parameter kinerja utama

Nomor seri	Titik uji	Satuan	Persyaratan teknis
1	Dimensi keseluruhan	mm	60×60×31
2	Waktu awal	s	5
3	Stabilitas bias nol (10 s perataan, 1σ)	o/h	≤ 0.1
4	Kemungkinan pengulangan tanpa bias	o/h	≤ 0.1
5	Koefisien berjalan acak	o/h1/2	≤ 0.01
6	Nonlinearitas faktor skala	ppm	≤ 50
7	Repeatability faktor skala	ppm	≤ 50
8	Suhu operasi	oC	-40 ~ +700
9	Suhu penyimpanan	oC	-50 ~ +70
10	Jangkauan Dinamis	(°) /s	± 1000
11	Tegangan pasokan	V	+5
12	Konsumsi daya dalam keadaan konstan	W	< 4

Kebutuhan daya

Nomor seri	Nama	Permintaan
1	Keakuratan catu daya	± 5%
2	Power ripple (Vpp)	20mV
3	Arus pasokan	> 1,5A

Antarmuka koneksi listrik

Nomor titik inti	Definisi	Komentar
1	+5V	Masukan catu daya
2	GND	Power ground
3	...	Dijamin
4	RXD+	Pengelompokan dan koreksi diferensial gyro
5	TXD+	Output Gyro RS422 positif
6	+5V	Masukan catu daya
7	GND	Power ground
8	RXD-	Gerbang diferensial gyro negatif
9	TXD-	Gyros RS422 output negatif
